零中频接收机的技术挑战及解决方案

2.2 零中频接收机的挑战及解决方案

零中频接收机到目前为止，还只用于手持设备上，在基站上还没有应用，原因是在零中频架构上，有很多无可避免的噪声源没有办法得到抑制，本文将重点讨论闪烁噪声(1/f),直流偏置(DCoffset)；I/Q 不平衡；偶次谐波。

1. 闪烁噪声(1/f)

闪烁噪声是有源器件固有的噪声，其大小随频率降低而增加，主要集中在低频段,闪烁噪声对搬移到零中频的基带信号产生干扰，降低信噪比，在通常的零中频接收机中，增益都放在基带，射频部分(LNA和解调器)的增益大概在30dB左右，所以下变频信号大概会在几十微伏，所以射频输入级(LNA，滤波器等等)的噪声就变得非常重要。

为了更好理解闪烁噪声，我们可以来分析一个独立的MOS管，在输入闪烁噪声和纯热噪声情况下的噪声恶化情况，对一个典型的亚微粒MOS管，计算带宽为1MHz情况下的闪烁噪声：（3）

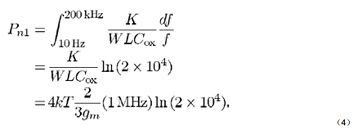

计算从10Hz到200KHz的带宽内的闪烁噪声如下

如果只考虑热噪声

如果考虑闪烁噪声的情况下，噪声增加了Pn1/Pn2=16.9dB, 而在超外差结构中，闪烁噪声将无关紧要，因为信号主要在中频进行放大。

减少闪烁噪声的方法(3)：下变频器后的链路工作在低频，这样可以选择双极性晶体管，从而能够降低闪烁噪声；另外采用高通滤波器和类直流校准也能够抑制低频的噪声。
