零中频接收机的技术挑战及解决方案
录入：edatop.com 点击：
2、零中频接收机
2.1 零中频接收机架构及优势

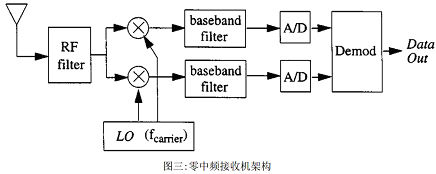

零中频接收机架构如图三，是指RF信号(radio frequency)直接转化到零频信号，LPF(低通滤波器)用于近端干扰信号的抑制， 在零中频架构中，在典型的相位/幅度调制中，正交的I和Q两路信号是必须的，由于两个边带信号包含了不同有用信息，必须在相位上区分。
相较超外差架构，零中频架构优势：1：没有镜像抑制要求；2：LNA不需要驱动50R负载；3：采用相同ADC情况下，带宽是超外差架构的两倍；4：声表滤波器和复杂的LC滤波器可以采用简单的低通滤波器替换，从而利于集成芯片设计，如图四，TRF3711就是采用零中频架构，集成了I/Q解调器，低频的可调增益放大器以及可调信道选择滤波器，实现了高集成方案。
既然零中频接收架构如此简单，为什么到目前为止，还没有广泛应用呢？那是因为零中频接收机极易被各种噪声污染，从而影响系统性能，下面将讨论零中频接收架构的挑战。
