飞兆开发FDMF68xx Gen III DrMOS多芯片模块

录入:edatop.com    点击:
新能源标准以及针对刀片式服务器、高性能笔记本电脑、游戏主机和负载点(point-of-load)模块的新系统规范,正在推动业界对更高效率、更大电流、更高开关频率以及更大功率密度的需求。为了配合行业发展趋势,飞兆半导体开发出FDMF68xx Gen III DrMOS多芯片模块(MCM)系列。

FDMF68xx系列经设计能够降低输出感量和减少输出电容器数目,与普通分立器件解决方案相比,该系列能够节省多达50%的线路板空间,并提高效率,以期满足新能源标准要求。使用飞兆半导体的高性能PowerTrench MOSFET技术,FDMF68xx系列能够显着减少开关振铃(switch ringing),省去大多数降压转换器应用中使用的缓冲器电路。

Gen III DrMOS MCM系列能够支持数字和模拟PWM控制器的3.3V和5V三态PWM输入电压,30V器件选项使得DrMOS能够适应笔记本电脑或UltraBook电源系统的要求。Gen III DrMOS系列在1MHz以上开关频率下提供更高的效率,更高的最大负载电流和功率密度,该系列器件采用6x6mm2 PQFN封装,能够达到效率标准要求并提供每相高达60A的电流。

特性和优势

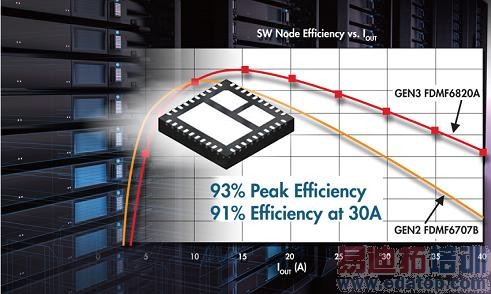

●峰值效率达93%; 30A效率达91%;500KHz频率,12VIN,1VOUT

●峰值效率达90%; 30A效率达88%;1MHz频率,12VIN,1VOUT

●大电流处理能力:结温100°C时60A

●能够达到1.5MHz的开关频率

●省去典型设计中的散热器

飞兆半导体Genernation III DrMOS系列器件提供业界领先技术,以应对现今设计所遇到的能效和外形尺寸挑战。Genernation III DrMOS器件是飞兆半导体高能效的功率模拟、功率分立和光电子解决方案的一部分,能够在功率敏感应用中实现最大节能。
