电磁感应式无线充电系统三大核心技术
前段所提到的技术中,在WPC qi 规格中所定义为调制期间讯号与非调制期间讯号在供电线圈上产生的高低差需要大于电流差15m A、电压差 200m V ,相较于送电期间在供电线圈上的主载波电压约在50V~100V之间,这个电压变化量相当小,也就是透过放大电路将微小的变化量当作反馈讯号处理。在实际应用时会发现,造成供电线圈上振幅与电流变化的原因不只是来自受电端的反馈讯号,另外在受电端输出的负载上产生变化时也会产生供电线圈上的电压与电流变化,而先前技术所运的的是缩小反馈深度使调制讯号造成的功率损耗降低,在实际应用上受电装置大多不是稳定的负载,市面的手持装置在充电时会有快速的电流汲取变动,而这样的变动下会使供电线圈上的电压与电流产生跳动,经过电路放大讯号后会变成数据码中的噪声,而这样的噪声会使讯号传送失效。参考图(十二)qi系统中的数据传送波型组图,这是取ti供电端bq500110EVM-688 Evaluation Module与受电端bq51013EVM-725 Evaluation Module量测到的波型,而这个套件是符合qi兼容性规范的产品,量测电RX反馈发送为 bq51013EVM-725上讯号调制电容上的波型,当在调制期间会将电容接地使吸收能量使讯号变小,此时产生了反馈到供电线圈上,使TX发射线圈产生高低起伏。而COMM1与COMM2分别为透过OPA放大电路所解析出的电压与电流变化结果,转成数字讯号交由微处理器判读。传送数据的方式就是周期性的连续产生调制反馈,组合成数据框再经由微处理器判读数据内容,而传送的过程中若有遗失部份讯号就会使整个数据框失效。由波型图中可以看出这样的调制讯号会依负载的状况而变动,且在通讯中数据框需要一段长度才能送完,而在这个期间内发生的负载变动都会使数据传送失败,而在系统中供电端需要靠来自受电端的数据码确认装置存在才会持续送电,当数据传送机制失效时将会造成电力中断。

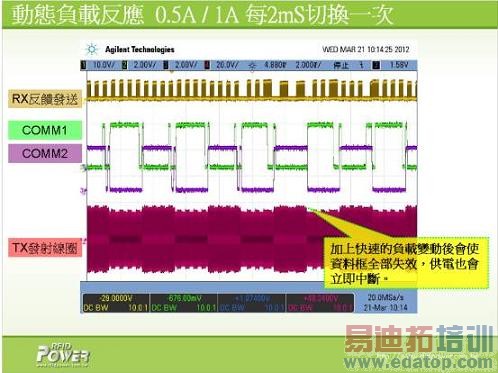

图(十二)qi系统中的数据传送波型图1
图(十二)qi系统中的数据传送波型图2
图(十二)qi系统中的数据传送波型图3
图(十二)qi系统中的数据传送波型图4
图(十二)qi系统中的数据传送波型图5
图(十二)qi系统中的数据传送波型图6
图(十二)qi系统中的数据传送波型图7
图(十二)qi系统中的数据传送波型图8
