数字调频收音机设计

录入:edatop.com    点击:

由于该嵌入式系统工作在由电池供电的设备上,因此高效的电源管理至关重要。无线电接收器芯片支持多种电源模式,并可由SOC控制,以延长电池使用寿命。因此,接收器芯片支持以下电源模式:

●关机:在此模式中,电源关闭,所有内部稳压器被禁用;

●断电:电源开启,但内部稳压器仍然被禁用;

●待机:稳压器可工作,保持无线电模式;

●上电:这是正常的运行模式,所有稳压器被启用且无线电全面工作。

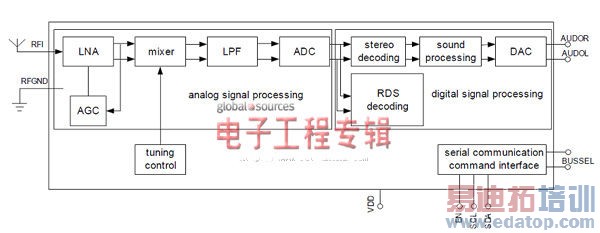

图1给出了FM接收器的方框图。

数字调频收音机设计
图1:接收器的方框图

第一阶段是模拟信号处理阶段,该阶段负责将RF天线信号转换为一个较低的中频(IF)数字信号。自动增益控制单元(AGC)将低噪声RF放大器(LNA)保持在其线性工作范围内。混频器用于将接收到的RF信号下变频为较低的中频(IF)信号。而ADC将信号转换为数字格式。在数字域内完成FM解调。此外,数字信号处理器也用于处理RDS数据。

调频收音机配件的实施

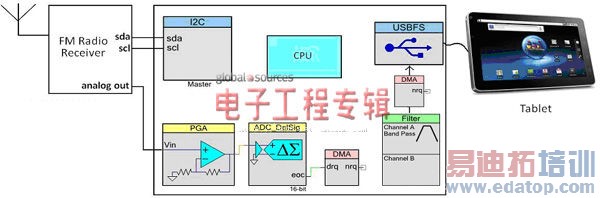

图2中的完整FM系统采用通用型FM radio芯片,其简单实施方框图如下所示:

数字调频收音机设计
图2:系统方框图

随着现代可编程SOC的出现,除了一些无源器件之外,实施完整的设计不再需要额外的外部元件。SOC可以发送命令并通过I2C端口从调FM radio芯片接收状态信息。SOC通过已有的 USB接口与平板电脑相连。平板电脑上的前端应用可以访问FM radio信息,用于进行频道扫描和选择。一旦FM radio接收到锁定特定频率的命令,它会在特定引脚上输出模拟音频。FM radio接收器的模拟输出由SOC进一步处理,得到的数字音频会通过USB传输给平板电脑。FM radio芯片的工作电源由USB总线提供。大多数FM radio芯片需要的电流一般只有几毫安,电压甚至不到1.8V,USB总线完全能够满足这一需求,而且这种功耗对于便携式设备来说完全可以接受。
