TD-LTE双流波束赋形技术

录入:edatop.com    点击:

测试结果表明:

1,边缘吞吐量提升约70%

在小区边缘如中低速度,SNR=0dB的点,从图7给出的单流TM3和双流TM8的小区边缘吞吐量可以看出TM8,TM3其边缘吞吐量分别约为:8Mbps,4.5Mbps,边缘吞吐量提升约70%。

\

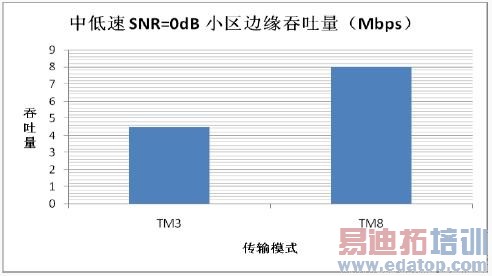

图7: TM3单流与TM8双流赋形的小区边缘吞吐量比较。

2,系统吞吐量提升20%

在小区中心TM8调度的是双流,双流赋形技术使数据业务的速率提高。图8给出了单流TM3和双流TM8的系统吞吐量,TM8天线相比于TM3有明显优势,平均大约提高20%~30%,在某些点甚至更高。

\

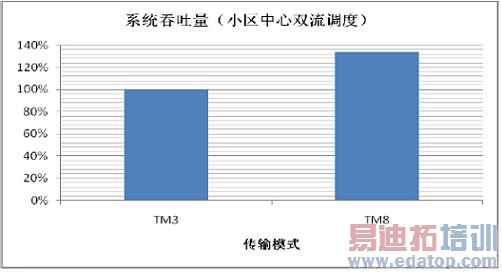

图8: TM3单流与TM8双流赋形的系统吞吐量比较。

3,覆盖半径提高到大约1.5倍

TM8波束赋形技术比TM3带来了高达4dB的SNR改善;例如TD-LTE在边缘SNR=0;TM3能达到4Mbps速率,TM8在4Mbps情况下覆盖半径约提升1.5倍。基于相同的带宽,高清视频流应用的覆盖范围提高了大约1.5倍,同时8天线的使用有效地降低了TD-LTE站点数量,降低了TD-LTE建网CAPEX。使用TM8,8天线的小区覆盖半径对比2天线有大幅提高(实际覆盖半径大约提升到1.5倍),并且可以实现与TD-SCDMA共站址共天面共覆盖,全面降低了TD-LTE的建网成本。

\

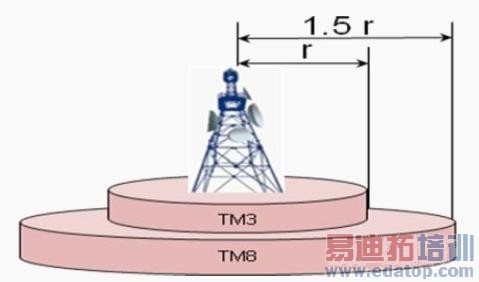

图9: TM3单流与TM8双流赋形的小区覆盖半径比较。

4,小区间的干扰抑制

TM8通过波束赋形降低干扰的作用,可以有效的降低小区间干扰:如图10多个小区的联合调度,相同资源分配给不同方向的波束,或相同方向的波束使用不同的资源,从而避免了小区间的干扰。TM8双流波束赋形具有抗小区间干扰的能力。

\

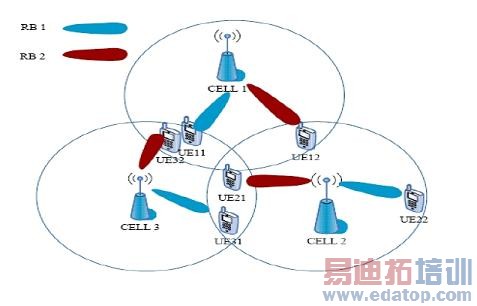

图10: TM8小区间干扰抑制。

5,多用户增益

小区边缘每个用户调度的是单流,使用TM8还可以对边缘用户进行多用户的调度,两用户占用相同的时频资源,并且各自独立选择波束赋形预编码矩阵,从而提高系统的整体容量。

通过以上的介绍可以看到8天线双流波束赋形技术(TM8)可以有效提升小区边缘吞吐量,系统容量和覆盖范围是一种优秀的无线技术。从上述支持双流波束赋形UE的联调和测试结果看出,创毅视讯完整验证了双流波束赋形智能天线系统射频特性的测试,该芯片完全满足双流波束赋形的性能要求。

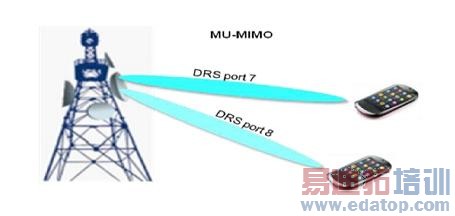

图11: TM8多用户增益。

本文小结

双流波束赋形技术把TD-SCDMA的智能天线技术与MIMO技术有效的结合在一起,充分利用了智能天线带来的赋形与干扰抑制能力,同时利用MIMO技术提高了系统的传输速率,充分依托现有TD-SCDMA的网络架构,对于TD-SCDMA到TD-LTE系统的平滑演进具有重要意义。
