利用PSoC1实现基于WPC协议的电力发送器设计

3，基于PSoC1的电力发送器设计

电力发送器（其通常为一个平面用户将电力接收器放置在上面）连接至电源。符合WPC标准的设备线圈起到了一个50%占空比谐振半桥的作用，其输入为19-VDC（±1 V）。如果电力接收器需要或多或少的功率，则线圈频率会发生变化，但会保持在110到 205kHz 之间，具体取决于功率需求。

如第二部分介绍，电力发送器的关键电路是用于向电力接收器传输电力的一次线圈、驱动一次线圈的控制单元以及解调一次线圈电压或者电流的通信电路。图2是采用Cypress的PSoC1对一次线圈的控制及驱动电路，它采用的是A1设计。

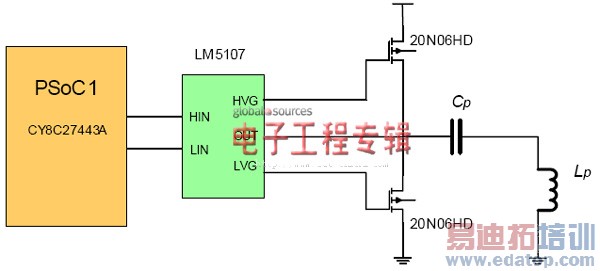

图2， WPC电力发送器驱动电路

其中，LM5107是线圈驱动芯片， 20N06HD是MOSFET管，Cp（约为100nF）是电路所有电容总和，Lp是一次线圈，A1设计中其值为24uH。

电力发送器的通信部分主要为解调来自电力接收器的电压信号，并解析数据包。通信过程中采用的是差分双向编码（differential bi-phase encoding）方式，每个码元持续时间开始时电平都发生跃变，如果在半个码元持续时间后电平再次跃变，则代表1；而在整个码元持续时间内电平不发生跃变，则代表0.如下图3所示：

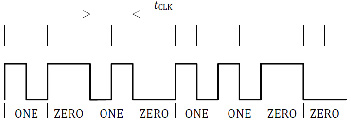

图3，WPC通信编码

在PSoC Designer中实现的原理图如下图4所示，

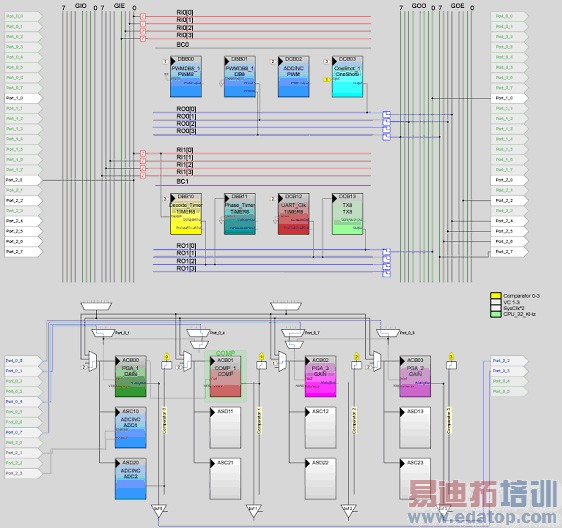

图4，PSoC Designer设计原理图
