Qi标准无线充电配件概述

三触点配件

相比双触点解决方案，三触点解决方案有所改进。除无线电源和接地以外，它还增加了一个控制信号。该控制器信号可以是无线充电接收机的输入，而无线充电接收机通过移动设备驱动。典型应用针对移动设备内部的充电器，用以检测充电何时终止，然后将这种状态通知接收机。接收机转而通知发送器终止充电，发送器便进入低功耗待机模式。由于移动设备通过电池持续供电，因此它会在一个不确定时间段内不断向无线接收机声明终止充电，这样整个充电周期的总发送器功耗便十分低。另外，发送器可以利用来自接收机的终止充电信息，让用户知道充电已经终止（例如：使用LED指示灯）。相比双触点解决方案，这种方法还可以更加精确地确定充电终止状态。

四触点配件

最后，相比上述解决方案，四触点解决方案可以为用户提供更多的选项。使用四触点方案后，会有数种不同选项供选择。一种是提供两个控制信号输入—一个用于向发送器发送终止信号，而另一个用于通知发送器移动设备使用默认状态。图2显示了一种四触点实现替代方法。在这种情况下，一个外部适配器可以作为设备接收机的输入，而适配器FET栅极驱动信号可以为来自接收机的输出，并连接至移动设备。利用这种方法，接收机可以检测到适配器的存在，其关闭无线充电发送器，然后直接将适配电压施加至接收机。后面小节将详细介绍适配器多路复用器构架。

移动设备功率多路复用器

上市销售的第一批无线充电配件，仍然将有线适配器端口保留在了无线充电输入端的旁边。它要求在两个电源（有线电源和无线电源）之间使用一个功率多路复用器。图3显示了一个功率多路复用器构架的例子。这种方法利用接收机配件，对适配器电压(AD)进行检测，如果存在适配器电压则提供栅极驱动(AD_EN)。FET 必须以一种背靠背结构有线连接，以在开关关闭时阻滞反向和正向导电。之后，一旦存在适配器则无线充电接收机关闭电力传输，并通过适配器电源让栅极驱动保持活跃状态。这种方法要求配件和移动设备之间至少有一个四引脚接口（无线充电、AD、AD_EN和GND）。

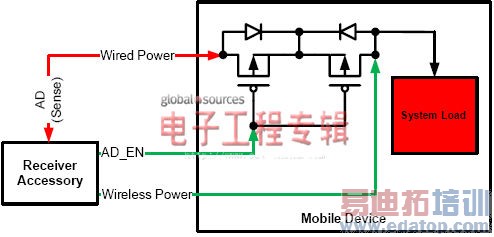

图3：单个背靠背FET的电源多路复用选项

为了减少电源配件和移动设备之间的要求引脚数，我们可以使用一个自动功率多路复用器。图4显示了这种构架，其不再要求使用AD和AD_EN连接。有线充电通路，通过VSNS连接获得优先权。如果在VSNS检测到某个电压，有线充电通路便激活。否则，无线充电通路有效。为了让接收机电子组件能够检测到存在适配器端口，从而终止无线充电传输，它必须对电源输出电流进行监控。通过监控输出电源电流，当无线充电通路开关关闭时便可检测到真正的轻负载（例如：接近零输出电流）。之后，接收机向发送器发送一条指令，让其终止电力传输。

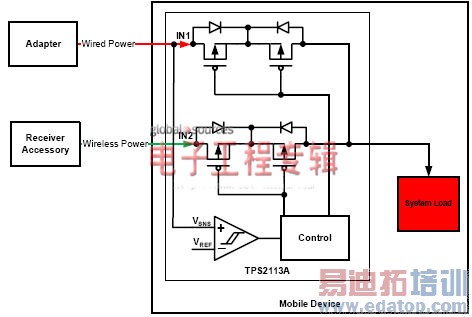

图4：使用自动开关的电源多路复用选项
