Qi标准无线充电配件概述

配件构架

提供Qi标准产品的一条最快捷途径是，利用行业通用标准获得基站电源（无线发送器）的同时，提供具有电源或者直接电池充电实现的配件解决方案。在这种情况下，配件解决方案指的是无线充电功能，其作为移动设备的一种选配。最普遍的两种配件实现是保护壳和后盖。保护壳指的是一种塑料壳，它的内部包含有无线充电电路，可以牢固地夹在移动设备上，通过一些外部触点向移动设备提供电源。后盖则是移动设备标准后盖的替代品，也在其内部放入了无线充电电路。另一种配件解决方案是，在移动设备的电池组中放入无线充电电路，直接对电池充电。

电源配件

图2描述了无线充电接收机如何模拟电源适配器工作，向移动设备提供5V、5W电源。在这种最为简易的实现中，接收机和移动设备之间总共只有两个触点：无线充电和接地。由于大多数第一代Qi产品仍然有一条连线，图2还显示了通过有线适配器和无线充电实现充电的过程。两种电源都连接至移动设备内部的功率多路复用器。一般而言，默认情况下选择适配器电源，在没有适配器时使用无线充电。

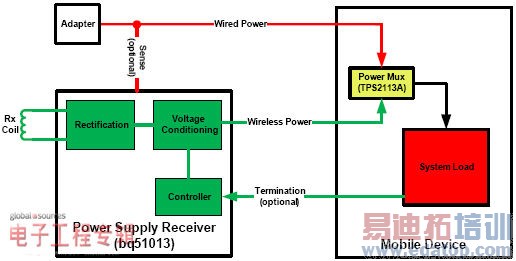

图2：有线输入的四触点电源配件系统构架

在无线充电传输期间，连接适配器或者电池充电终止时，无线充电应中断运行。当接收机检测到无负载状态时，向发送器发送一条停止电力传输的信息，以此来实现上述目标。通过开启多路复用器的无线充电接收机开关，可以模拟这种状态。利用其他通信，可以获得无负载状态的更多详细信息。

双触点配件

双触点解决方案是成本最低的一种无线充电输出和接收机接口，但它仍然可以提供一些有限的功能。只有两个触点时，我们只能将无线电源（即5V输出）和接地连接移动设备，并且移动设备必须自己检测何时在适配器电源和无线电源之间切换。这种解决方案的主要缺点是，移动设备难以通知发送器充电已经终止。在典型的无线充电系统中，晚上用户上床睡觉时开始充电，充电一般持续两个小时左右。一旦充电完成，接收机应向发送器发送一条终止充电的信息（由WPC协议定义），这样发送器便可以进入一种低功耗的待机模式。但是双触点解决方案终止，只能由接收机通过检测输出电流是否已经降至某个阈值以下，才能检测得到。尽管这种方法可以让发送器进入待机模式，但电源电流由系统电流加上充电电流组成为它带来了诸多弊端。
