无源下变频混频器与有源混频器的比较：增益高、噪声低

在一个发送器DPD应用中测量性能的比较

单次变频数字接收器的最简单形式是，由一个下变频混频器、一个低通或带通滤波器和一个模数转换器(ADC)组成。在高线性度基站发送器中，这类接收器可用作数字预失真(DPD) 接收器。在这类应用中，最重要的性能参数是线性度、增益平坦度、宽IF带宽，当然还有简单性。与之前叙述的接收器应用不同，在DPD应用中，由于从发送器输出耦合的大幅度信号，因此噪声指数不是关键参数。LTC554x混频器是用于DPD接收器应用的理想器件，因为这些器件在频率变化时，具有高线性度、高变频增益和平坦的IF输出响应。

图4所示是一个采用LTC5541的原型DPD接收器。这个接收器针对1.95GHz应用设计和测试，具有185 ± 60MHz的宽IF带宽。为了进行比较，采用LT5557有源混频器设计了另一个接收器。基于LT5557的DPD接收器在带通滤波器之前需要一个外部IF放大器，以补偿有源混频器低5dB的增益。LTC5541的主要优点是，它无需这个IF放大器。此外，如表4所总结的那样，基于LTC5541的DPD接收器具有较高的SNR、较高的IIP3和较低的谐波失真。

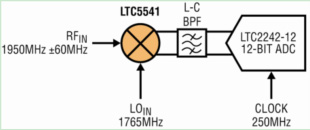

图4：原型DPD接收器方框图

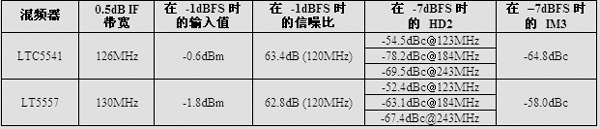

表4：原型DPD接收器的测量结果 (RF = 1950MHz，IF = 185MHz)

结论

新的LTC554x无源下变频混频器系列提供了当今无线基础设施接收器所需的高性能。这些混频器兼有高变频增益、低噪声指数、阻塞噪声條件下卓越的噪声指数和高线性度，可改进总体系统信噪比和无寄生动态范围。其卓越的性能还为改进DPD接收器性能做出了贡献，同时，LTC554x系列的600MHz至4GHz频率覆盖范围使这些器件能在多种接收器应用中使用。

作者：凌力尔特公司

RFIC设计部负责人 Tom Schiltz

高级RFIC设计工程师 Bill Beckwith

高级RFIC设计工程师 Xudong Wang

高级设计工程师 Doug Stuetzle
