无源下变频混频器与有源混频器的比较：增益高、噪声低
录入：edatop.com 点击：
无源下变频混频器LTC554x系列涵盖600MHz至4GHz的频率范围，以高线性度提供高变频增益和低噪声指数(NF)。这些混频器面向无线基础设施接收器，这类接收器需要高增益混频器，以克服当今高灵敏度IF SAW滤波器的高插入损耗问题。尽管传统无源混频器一般具7dB的变频损耗，但是新的LTC554x混频器有集成的IF放大器，如图1所示，可产生8dB的总变频增益。这允许IF滤波器有15dB的额外损耗，同时仍然能使接收器满足灵敏度和无寄生动态范围要求。

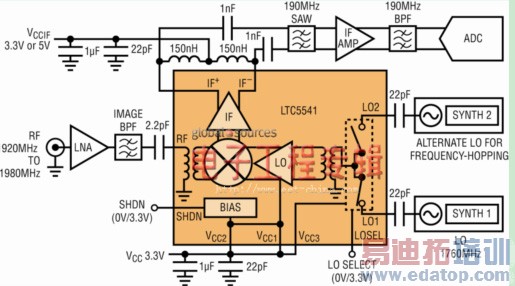

图1：在一个接收器应用中的LTC554x无源混频器
有源混频器与无源混频器的比较
大多数集成电路混频器都基于有源或电流转向拓扑。凌力尔特公司拥有种类繁多的有源混频器产品，如LT5527和LT5557，而且这些有源混频器得到了广泛采用，因为它们易于使用，且功耗很低。然而，这些有源混频器2dB至3dB的变频增益不够高，不能满足有些无线基础设施设计的要求。此外，在线性度可比情况下，有源混频器的噪声指数一般比无源混频器高。LTC554x混频器系列运用无源混频器内核，以高线性度实现最低的噪声指数。表1比较了LTC5541无源混频器与LT5557有源混频器的性能。如表中所示，无源混频器的增益约高 5dB、噪声指数约低2dB、IIP3高1.7dB。不过LT5557的DC功耗则低得多。
表1：在1.95GHz时有源混频器和无源混频器的比较
点击下一页：大信号噪声指数
