G3-PLC技术解决电动车充电智能化的挑战

EV-EVSE通信标准

在过去的三年中，汽车厂商已经调研、测试了各种不同的EV-EVSE通信方案。最近，汽车联盟也将其测试结果锁定在两种电力线通信(PLC)解决方案，并将G3-PLC重点作为低频通信选择。一套切实可行的通信方案面临众多挑战，设计人员也在积极探求任何可行性方案。

通信方案需要遵循的关键原则是：

●可靠性——可靠的数据通信和满足汽车级要求的部件

●满足EMC、联合干扰及串扰限制

●符合全球范围的电力线规范

●通过控制线工作

●工作在交流或直流电网

●对能源管理系统提供安全的联网支持

此外，汽车解决方案为IC设计者和制造商带来了特殊挑战。IC必须能够承受恶劣的工作环境，必须可靠工作10到20年，满足汽车的相关认证/质量保证体系要求。

G3-PLC——EV-EVSE通信技术的最佳选择

一段时间以来，在汽车行业调研的同时，电力行业也在开发使用寿命长达10年之久的高可靠性G3-PLC方案。这些成果已经得到世界最大电力公司的支持，包括法国电力集团(EDF)。目前已经推出G3-PLC电力线调制解调器，可以工作在负信噪比(SNR)的恶劣环境下。无论怎样强调G3-PLC技术的重要性都不为过，它已成为确保任何EV-EVSE条件下可靠通信的关键。

美国能源部2009年资助的独立直流充电试验结果证明了EV-EVSE通信所面临的困难，测试结果显示Maxim的G3-PLC电力线调制解调器具有高度可靠的通信能力，能够适应任何工作条件。

强噪声充电电缆

大多数独立的PLC方案都工作在较低电流，G3-PLC是唯一能够在250A下实现可靠通信的PLC系统。测试数据(图1)显示，噪声可能比信号强20dB，甚至更高；此外，开关电源所产生的噪声频率也不相同，取决于具体使用的开关电源。G3-PLC系统采用专有技术应对恶劣的环境条件，包括可靠工作模式(robo模式)、自适应频率映射、两级纠错和二维梳状滤波等。这些功能在IEEE ISPLC文献中有详细介绍并经过现场测试验证，G3-PLC能够跨变压器实现可靠的数据通信。

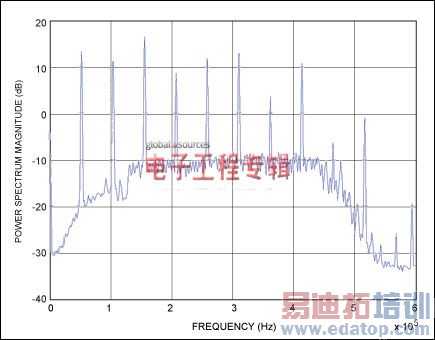

图1. 用于测试G3-PLC工作状况的250A直流充电器频谱
