什么是无线传感器网络(WSN)？
录入：edatop.com 点击：
无线传感器网络主要由三个部分组成：节点、网关和软件。空间分布的测量节点通过与传感器连接对周围环境进行监控。监测到的数据无线发送至网关，网关可以与有线系统相连接，这样就能使用软件对数据进行采集、加工、分析和显示。路由器是一种特别的测量节点，你可以使用它在WSN中延长距离以及增加可靠性。
WSN架构
你可以使用NI WSN平台灵活的创建简单而独立的无线监控网络，也可以创建一个集成了有线和无线测量的完整测试系统，而且只需要用LabVIEW开发环境就可以访问所有的NI平台。
基本的WSN架构

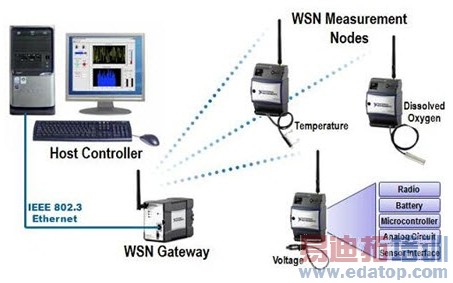

对于大多数的WSN应用来说，你只需要创建一个基本的网络架构，在这个架构中，分布式测量节点从周围的环境中获得数据，然后将测量结果发送至网关，如图1所示。
你可以将WSN以太网关连接至基于Windows的控制器或者LabVIEW实时控制器，如图2所示。基于Windows的控制器可以是PC，也可以是嵌入式PC，需要安装基于Windows操作系统的LabVIEW软件。也就是说，你可以轻松地为任何基于Windows的系统添加无线数据记录功能。如果连接至LabVIEW实时控制器，比如NI CompactRIO或其它可编程自动化控制器(PAC)，则可以把无线测量放置在有线测量或控制应用旁边。在主控制器上运行LabVIEW软件就可以对来自传感器网络的测量数据进行采集、加工、分析和显示。
……
