GSM/GPRS+GPS双基带处理器SL1300技术特色及应用设计要点

应用系统解决方案

针对不同客户的应用需求，简约纳电子采用SL1300芯片设计出了应用系统解决方案，即以模块的形式提供给客户，使其能够方便的集成到终端产品中，从而提高成品设计的效率，降低开发成本和难度。模块的适用范围广、可应用的行业多，例如：

1. GPS跟踪器高集成度解决方案

2. 个人定位终端产品解决方案

3. 与应用处理器芯片配合，实现GPS导航仪解决方案

4. 低端的功能手机单片解决方案

5. 与应用处理器芯片配合，提供智能手机的芯片解决方案

6. 定制化的手机/无线终端解决方案

基于SL1300开发设计模块

下面简单介绍一款基于SL1300开发设计的模块(实物如图2所示)，该模块可方便、高效的应用在GPS跟踪器、个人定位(比如车载跟踪器、儿童手机)等终端产品中。

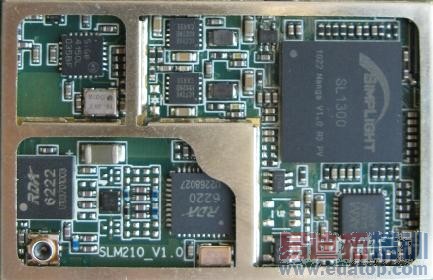

图2：基于SL1300开发设计的模块实物。

该模块的主芯片SL1300不仅解决了GSM和GPS基带处理功能，同时增加了AGPS功能，有效提升了定位性能，另外芯片内含存储器，在模块设计上只需搭配GSM和GPS的射频部件，外加电源管理、天线等即可组成一套完整的移动通信与定位相结合的多功能整体解决方案。在软件方面，可根据客户不同的功能需求进行灵活的编辑与修改，极大满足了多元化的应用。

模块的主要性能如下：

GSM参数:支持GSM/GPRS/EDGE ；支持四频段：850MHz/900MHz/ 1800MHz/1900MHz；内置TCP/IP协议栈；提供AT命令接口。

GPS参数：冷启动灵敏度为-143dBm ；跟踪灵敏度达-159dBm ；冷启动时间34s ；热启动时间<1.6s ；定位精度<10米；支持32个通道；最大更新频率1Hz，支持NMEA协议。

GPIO接口：2路PWM 输出；7路GPIO。

SIM卡接口：兼容ISO7816协议

键盘接口：支持 4*7 三角键盘阵

射频接口：GSM射频接口；GPS射频接口

串行接口：USB、GSPI、GSSP、UART、I2C

音频接口：支持两路音频输入/输出

模块设计注意要点

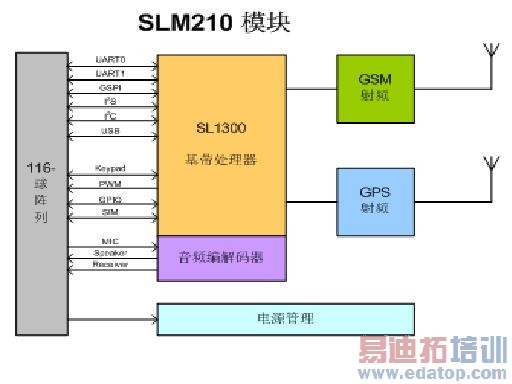

图3是基于SL1300设计的模块架构图。在该模块的设计过程中，需要注意以下几点：

图3: 基于SL1300开发设计的模块架构图。

（1）射频信号GPS容易受干扰，尤其需注意GPS射频和基带之间的干扰问题。

（2）需处理好模拟信号和数字信号的干扰问题，避免模拟信号被干扰。

（3）LAYOUT时晶体的输入输出信号走线尽量短。

（4）模块需有稳定的电源，保证电源有足够的驱动能力。

本文小结

随着IC设计技术的发展，高集成度和低功耗成为未来IC设计发展的必然趋势，SL1300正是在这样的理念驱动下开发的产品，希望能给终端设计工程师们带来帮助，也期盼能助力行业厂商更高效、更方便的设计出性能卓越的产品。
