GSM/GPRS+GPS双基带处理器SL1300技术特色及应用设计要点

在方兴未艾的物联网领域，基于GPS定位并通过GPRS实现位置信息交互的应用越来越广泛，譬如车辆跟踪、个人定位、社会救援等等，市场上移动定位终端产品也是层出不穷，然而随着用户对产品性能的要求日趋苛刻，高集成度、多功能、低功耗日益成为行业发展的必然趋势。

简约纳电子瞄准差异化市场的发展战略，设计开发了SL1300单芯片解决方案，集成GSM/GPRS+GPS通信及定位处理能力于一颗芯片上，外加SIP堆叠封装入内的FLASH和SDRAM，有效地取代了目前业界市场上分离的GSM模块+GPS模块+存储单元方案，从而提高终端应用产品设计的集成度，降低功耗及成本。同时受益于简约纳电子完全自主开发的双线程处理器及完善的处理器工具链，可以方便、快捷地根据客户需求定制开发终端应用产品。

SL1300是一款低功耗、低成本、可编程的无线通信终端基带SoC芯片，内含自主开发的多线程32位RISC+DSP混合架构的处理器内核。该芯片集成了GSM/GPRS和GPS的基带处理功能，工作频率132MHz，采用0.13微米工艺技术制造。SL1300功能框图如图1所示。

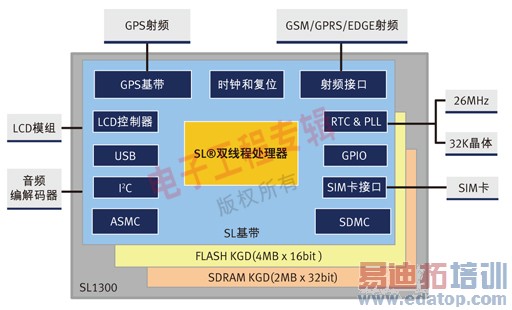

图1：SL1300功能框图。

SL1300的技术特点

SL1300芯片独特的内核架构创新及技术集成，使该芯片有如下有别于同类芯片的特点：

* 从应用出发，全新开发的32位RISC+DSP微处理器内核。该内核是一个双线程多发射超标量处理器，混合了CPU和DSP的结构特点，可以同时高效地执行通用程序和面向无线通信的数字信号处理应用。

* 基带芯片内核实现基于多线程处理器架构。该架构使多个线程之间可以共享很多硬件资源，应用上相当于多核处理器，在提供相当于多核处理器处理能力的同时，节省芯片成本。

* 是目前业界首款将GSM/GPRS与GPS定位集成在同一裸片上的基带处理器,成功解决了GSM与GPS信号处理相互干扰问题，大大减少所占电路板面积及成本。同时，双基带集成设计也使运行功耗比目前市场上分离的GSM/GPRS+GPS方案有了明显的降低。

* 采用SIP堆叠封装技术，将片核与2M x 32bit SDRAM和4M x 16bit Flash封装在一起，极大地减少了模块级设计的复杂性，有效地降低了终端产品成本。

* SL1300开发了与体系结构相关的优化编译技术，大大提高了开发效率。除了系统程序之外，不需要再用汇编语言编写常用处理算法的性能库。

* 在移动应用中，减少应用程序的代码大小，不仅能减少所需要的存储器大小，也可以降低功耗和提高性能。SL1300开发了独特的16位和32位指令混合执行技术，通过优化编译可以使一般应用代码缩小25%以上；执行16位和32位指令时不需要模式切换。

* 传统的源代码调试器是面向单处理器的调试系统，但是对于多线程处理器不支持。SL1300在开源调试器GDB的基础上，修改了底层调试协议，使之能够同时传送多个线程的调试信息，显示多线程调试状态，同步调试所有线程。
