静噪对策研究之MHL发送端静噪方案

使用共模扼流线圈时的静噪效果、以及信号波形评测

图5显示的MHL信号线使用各种共模扼流线圈时的辐射噪声/信号波形评测结果。共模扼流线圈在产生噪声的30MHz～1GHz频率段内，按照阻抗由高到低的顺序，分别使用以下3种类型(90Ω、45Ω、15Ω@100MHz) (静态特性请参考图6) 来进行测量。

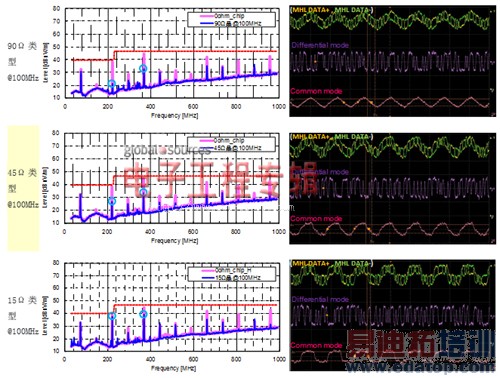

图5: MHL信号线使用各种共模扼流线圈时的辐射噪声/信号波形评测结果

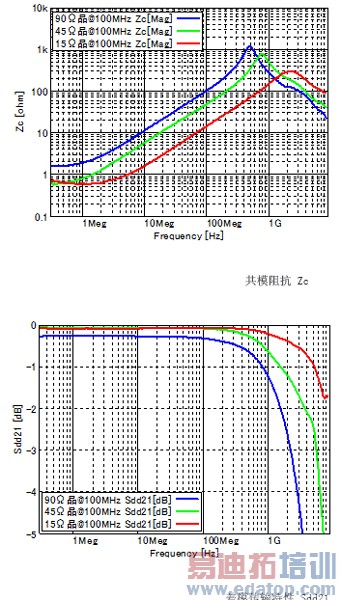

图6: 各种共模扼流线圈的静态特性 (Zc,Sdd21)

根据辐射噪声评测结果，我们不难看出，使用的共模扼流线圈阻抗越高，静噪效果也就越好。特别是在频率较低的200～400MHz范围内，使用不同阻抗所获得的静噪效果非常显著。另一方面，很显然，使用的共模扼流线圈阻抗越高，共模的波形质量就越是下降。反过来使用阻抗较低的共模扼流线圈时，虽然可以减轻对波形质量的影响，但是不能获得关键的静噪效果。

因此，MHL静噪对策的关键是选择适当的共模扼流线圈，使得在规格允许的范围内，适度歪曲共模波形的同时，获得最佳静噪效果。

为此，本公司隆重推荐DLP11RN450UL2 (图5、6内的45Ω种类；外观: 见图7)，作为MHL发送端静噪处理所采用的用共模扼流线圈，DLP11RN450UL2兼顾静噪效果和共模/差模的波形质量，很好的保持了两者的平衡。从图5我们可以看到，在测量频率30MHz～1GHz的整个频率范围内，获得了非常高的静噪效果。同时对于信号波形质量，经确认对规格没有影响^*3。

图7: 外观图(DLP11RN450UL2)

总结

使用满足上述选择要点的共模扼流线圈，可以维持信号波形质量的同时，有效抑制辐射噪声。今后，我们将继续开展静噪对策方面的研究，即将开始普及的MHL将会是未来主流，我们将为您提供最佳的静噪解决方案。

*1 HDMI的连接器管脚数: 19个管脚， MHL: 5个管脚

*2 支持 USB功能。对于已配置标准USB连接器的便携式设备，USB与 MHL 采用同一连接器，有效减少了设备上的接口数目。

*3 关于MHL的波形质量规格，请参考MHL Specification。
