TD-SCDMA网络模拟仪核心网模拟功能浅析

2.2 TD-SCDMA网络模拟仪核心网模拟仪功能分析

在PC端软件中，除了平台操作维护信令分析软件之外，最重要的部分就是核心网模拟仪软件部分。核心网模拟仪是运行于PC上的模拟核心网（CN）基本功能的软件，其功能涵盖业务仿真、上下行信令监测解析、核心网参数配置等，可用于业务支持、信令监测、综合测试等多个方面。

核心网模拟仪部分的主要功能如下：

1. 跟踪Ium接口上传输的所有信令，包括上下行信令；

2. Ium消息、NAS消息信令的跟踪、解析功能。对各种信令可以记录和回放；

3. CS语音信令面、用户面功能；

4. 支持移动性管理功能，包括支持CS的MM实体和支持PS的GMM实体；

5. 支持连接管理功能，包括CC、SM实体等；

6. 支持上行语音单向播放；

7. 支持彩铃语音功能；

8. 支持PS信令面功能；

9. 支持链路检测功能；

10. 支持多RNC及多UE同时工作；

11. 支持CNSim发起的寻呼及业务释放功能；

12. 主要支持的配置：核心网模拟仪基本参数，（例如：PLMN、HPLMN、UDP端口及各类定时器等）；用户信息并可观察用户状态信息（例如：注册用户及激活用户）；配链路检测时间间隔；RNC基本信息；彩铃语音功能等。

示例：Ium消息跟踪

通过Ium消息跟踪窗口可以跟踪在Ium接口上交互的所有信息，如图 3所示：

图3：Ium消息跟踪窗口。

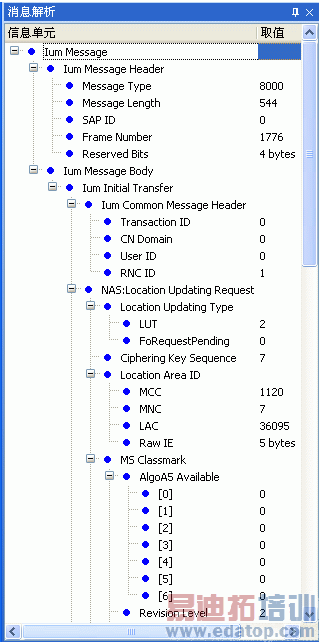

Ium消息显示窗口能够显示每条Ium消息的全部内容，如图 4所示

图4：Ium消息IE显示窗口。

从图中可知，该消息为初始直传消息，携带的NAS消息为location updating request。该消息的各IE取值也得到详尽的解析，从而可以容易的判断各值是否合理，进而判断终端的状态及参数设置是否正常。

通过示例也可以看出，TD-SCDMA网络模拟仪的核心网模拟部分可以给终端高层协议调测提供与核心网有关的详尽信息，为TD-SCDMA终端的L2/L3开发提供有效手段。

3. 总结

本文通过对TD-SCDMA网络模拟仪和其主要部分”核心网模拟”的原理和功能的介绍可以看出，TD-SCDMA核心网模拟仪可以化解当前TD-SCDMA终端及相关产品开发所面临的高层协议调试环境缺乏、调试手段复杂、无法跟踪和分析上行数据等问题，对TD-SCDMA终端产业的发展必将起到积极的推动作用。
