展讯3G手机电视芯片组及其应用方案分析

高集成度、全功能CMMB手机电视核心芯片

目前，支持CMMB标准的芯片产品多是信道解调芯片，必须要外配信源解码处理器芯片来完成信源解码，从而才能真正实现手机电视功能。SC6600V是业界首颗集成了CMMB解调和H.264信源解码的高性能、低功耗芯片，它的集成度提高直接带来利益点就是功耗和成本的降低，丰富的外围接口以及灵活的功能选择给这款芯片增添了增值的空间，扩展了其应用领域。

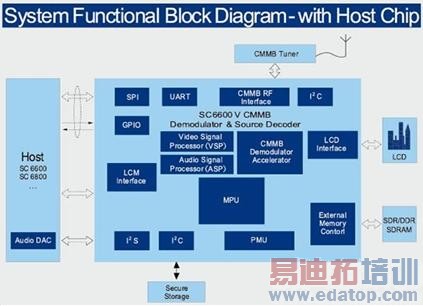

SC6600V功能结构如图1所示。SC6600V从功能上划分主要包括一个高性能的微处理器、一个CMMB解调器，一个视音频解码器、一个电源管理单元，以及丰富的通用外围接口(包括外部的存储控制器和显示控制器等)，每个功能模块都采用了模块化设计，模块化的设计使得整个芯片具有非常好的可靠性和灵活度。这款芯片的主要特点如下：

丰富的外围接口：SC6600V的输入信号支持是从Tuner接收下来的中频信号，也可以是经过CMMB信道解调之后的MFS流。因此，SC6600V除了可以支持中频输入信号之外，还可以支持外配主流CMMB解调器，提供了灵活的输入接口。在视频输出方面，支持解码后的视频YUV标准输出，并且可以直接输出到LCD显示屏进行显示。同时也支持旁路视频解码器而直接输出MFS流，这两种选择可依据应用方案的不同而定。音频输出支持I2S接口，也可通过SPI输出到主控芯片。此外，还有很多丰富的外围接口可为产品应用方案的扩展提供便利。

灵活的信道解调：信道解调模块完全支持CMMB标准的信号传输和复用规范，将中频信号解调为MFS流输出到其他模块。在标准频率范围内，实现了移动多媒体广播系统广播信道物理层各功能模块，完成了移动多媒体广播信道物理层传输信号的帧结构、信道编码、调制技术以及传输指示信息。可以实现支持多种信道编码和调制方式用以满足不同业务、不同传输环境对信号质量的不同要求。

多标准信源解码：信源解码模块支持H.264视频解码标准以及多种通行的音频解码标准(如MPEG1 audio layer 1/2, MP3, AAC LC和AAC + (LP)等)，采样率最高可达到48KHz，解码速率最高可达320kbps，同时支持双声道。并且完全可以通过更新固件来实现对新增标准的支持。

全功能视频后处理：显示图像可以支持WQVGA、QVGA、CIF以及QCIF等，并且可以实现对解码视频进行缩放功能以适配不同的显示屏幕，这样就从硬件上支持了芯片对终端产品显示屏幕大小的自适应，扩展了产品应用的范围。支持三层逻辑层(背景层、图像层和视频层)。针对图像抖动和色彩纠正都采取了相应的技术手段。

稳定的电源管理： 芯片本身集成了电源管理单元，支持待机、开机等的电源管理功能，此外，本单元不仅可以支持片内的供电，还可以实现对片外芯片进行供电，从而在某些应用情况下可大幅降低系统功耗。芯片内核电压1.8V，I/O接口电压1.8~3.3V。
