手机用SAW双工器的小型化趋势的挑战

近年来安装了高性能应用的智能手机/平板电脑此类多功能设备在迅速普及。这种融合了通信功能的设备以流、导航、云对应等多样化而显著突出。为了对应这种功能的多样化，实现舒适快速的通信方式，确保通信容量/通信频率成为重大课题。

作为一种与通信终端共通的功能，我们在此列举各种网络的对应。手机通信规格在原来的GSM（全球移动通信系统）2G规格的基础上实现了高品质、高速度数据传输的3G系统UMTS（通用移动通信系统）。最近几年，也开始导入称为LTE（长期演进）这种第二代通信规格的服务。LTE是一种介于3G和4G之间的规格，也被称为3.9G，是一种有望长期发展的通信技术。

3G技术只是一种上行和下行达到数Mbps程度的速度，但是LTE却以上行50Mbps以上，下行100Mbps以上的速度，达到了与固定通信网络速度相同的目标。GSM/UMTS对应终端中，通常都是GSM搭载4个，UMTS搭载2-4个频带，如果要对应LTE的话还会再追加1-2个频带。图1是移动设备中搭载的平均频带数的推测图。网络上的通信量增大的同时，保证了通信容量、通信频率，LTE频带的搭载数量预测也将迅速增加。

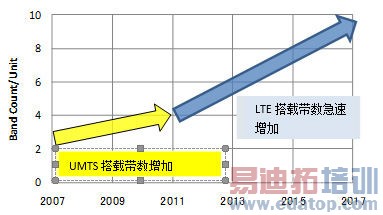

图1: 移动设备中搭载的平均频带数量的推测

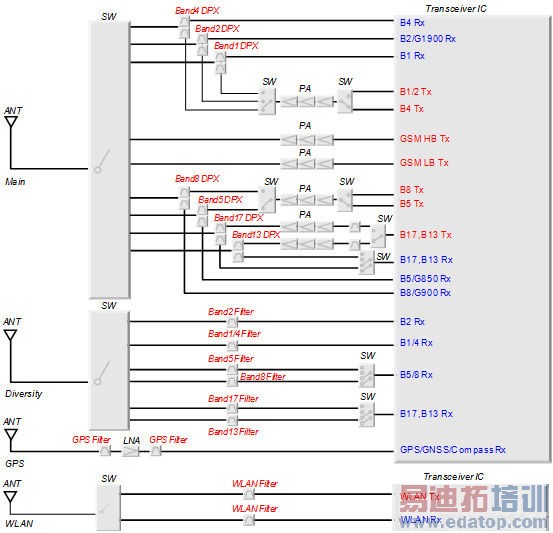

图2中所示的是GSM/UMTS/LTE对应终端的前端配置的示例图。为了保证高品质的通信质量，搭载了多功能终端，特别是除了这些通信规格，Wi-Fi、Bluetooth、GPS等通信功能也都被普遍搭载。它维持着移动设备的多功能化和多频带化，为了保证产品本身限定的容积内的容纳空间，构成RF部分的电子元器件的小型化需求也日渐强烈。

图2: GSM/UMTS/LTE对应终端的前端配置的示例
