选择射频电感器的关键参数

录入:edatop.com    点击:

Q值何时比较重要?

高Q值产生窄带宽,这一点对于将电感器用于LC(振荡)回路或窄带通的应用来说非常重要。请参考图 2。高Q值还会产生低插入损耗,从而使功率损耗降到最低。

电感器Q值的计算公式为:

\

所有与频率相关的实和虚的损耗都包含在Q的计算中,包括电感、电容、导体的集肤效应和磁性材料的铁芯损耗。如表1所示,与相同尺寸和电感值的层叠式电感器相比,绕线式电感器的Q值要高得多。

选择射频电感器的关键参数

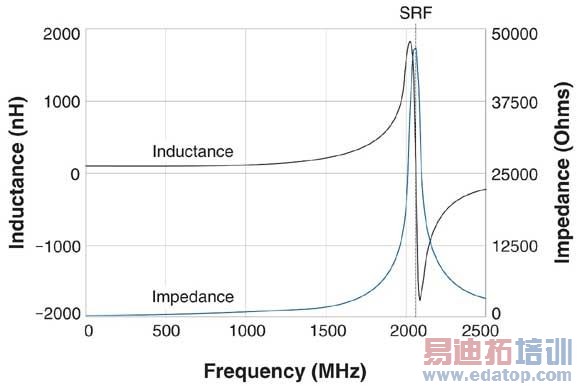

图1:一个100nH绕线式电感器的电感值和阻抗

选择射频电感器的关键参数
图2: 高Q产生窄带宽和

如何选择温度额定值

功率损耗随电流和直流电阻的增大而增大,导致元件温度升高。电感器通常额定于某个特定的环境温度和因电流通过电感器所产生的高于环境温度的温升。例如,一个元件额定于125℃的环境温度和因满载额定电流(Irms或Idc)所产生的15℃的温升,它的最大温度约为140℃。您只需确认您的应用环境温度和电流损耗不超出电感器的额定值即可。
