覆盖多个频段的振荡器的设计

振荡器是现代通信中的关键部件。它们必须提供纯净、可靠的信号用于调谐无线电信号，并且可重复调谐，但功耗又不能太高。振荡器设计师现在被要求少花钱多做事，因为有更多的功能和频段正被打包进诸如蜂窝电话和无线局域网(WLAN)设备等电子通信产品。下一代无线通信在理想情况下应具有足够的频率灵活性，以覆盖多个频段和众多通信标准。这一点可以使用多个振荡器实现，其中每个振荡器有它自己的频率调谐范围。

另外一种方法是如同Synergy Microwave公司频率源设计师发明的那样，可以搭建一个单一可重构的并发振荡器(RCO)，其频率将覆盖多个压控振荡器(VCO)。Synergy公司的RCO可以支持多个无线电频段(图1)。与单独的振荡器相比，这些RCO可以提供相当于独立可调谐振荡器的性能，而尺寸和功耗将有显著减小，因而适用于多频段、多模式的无线通信系统。

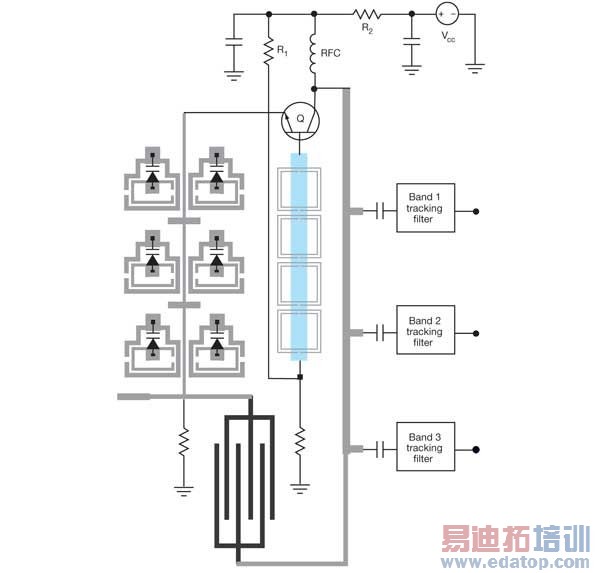

图1：这种可重构并发振荡器(RCO)可以产生多个信号用于多个无线电频段。

无线通信硬件小型化方面的努力，已经催生出使用可调谐振荡器(如VCO)的紧凑型无线电设计，它们可覆盖许多不同的频段。然而，可调谐振荡器通常要在相位噪声性能和功耗之间进行折衷。试图开发具有低相位噪声的多频段VCO，经常会形成大体积大功耗的电路。有许多技术旨在为多频段无线电设计提供紧凑的频率源解决方案，包括在独立VCO之间进行切换、使用联动多频电路或在多个谐振器之间进行切换。但它们不可避免地具有体积大、功耗高或相位噪声性能差的缺点。
