提升LTE基站处理效率

2. QMSS和Pktlib

QMSS是Keystone上集成的硬件队列管理器。每一个硬件队列都由一组特定的寄存器控制，用户通过读写寄存器完成包的入队和出队。队列中的包要满足QMSS特定的格式要求。一个包由包描述符(PD)和对应的缓存组成，包的所有属性信息都保存在PD中，包中的缓存可以分片，不同的分片之间地址可以不连续，每一个分片的属性保存在对应的缓存描述符(BD)中。满足这种格式的包可以压入硬件队列，同一个队列中包的前后链接关系由硬件维护。图2画出了硬件队列和其中的包的结构。在Keystone上，这种格式的包可以直接压入硬件加速器和外设（如以太网和SRIO）的发送队列(这些发送队列也属于QMSS所管理的硬件队列)，进行硬件加速处理或数据发送。

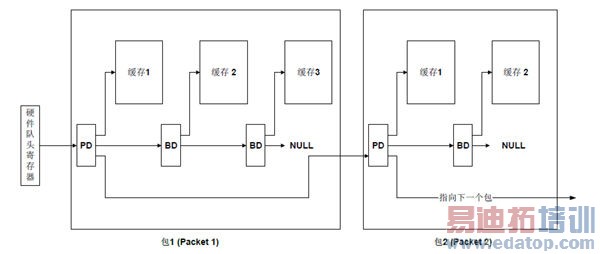

图2：硬件队列和包格式图

Pktlib是TI基于QMSS封装的一个软件开发包，它采用QMSS的包作为基本的内存管理单元，将硬件队列虚拟为内存申请的堆，通过包的指针操作替代了内存的拷贝，拼接和分割。Pktlib的主要函数接口和功能如下表。

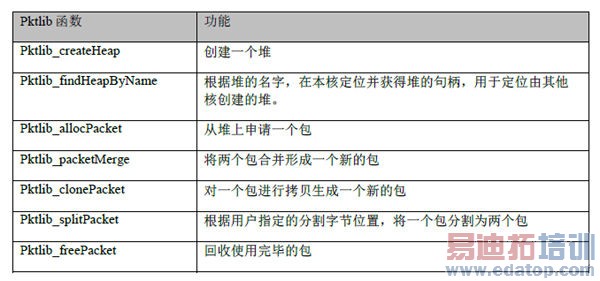

表1： Pktlib主要函数和功能
