专为广谱应用基于硅的光纤

录入:edatop.com    点击:

FBPI光纤的光谱衰减性能

FBPI光纤的衰减性已在三个不同的波段内进行了严格测试:1) UV (200-400 nm);2) 可见光(Visible) (400-900 nm);和3) NIR (900-2100 nm)。每种测试使用了Ocean Optics公司专为特定波长范围设计的光纤光谱仪。因为在不同波长范围上具有不同的衰减,所以使用不同的光纤长度以获得最佳测试灵敏度。具体来说,15 m长的用于UV范围测试,而大约200 m长的则用于可见光和NIR测试。用于UV测试的光源为氘灯,而可见光和NIR测试的光源则为钨卤素灯(Tungsten-halogen)。

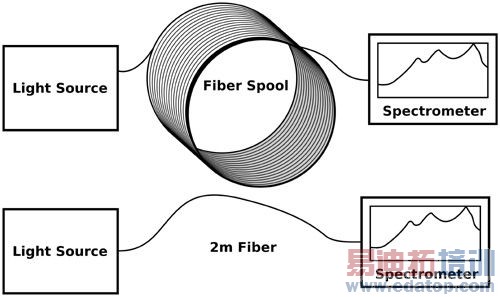

图1使用了回截方法(cutback method)来测试衰减。光被发射通过测试样品的整个长度,然后光谱仪记录接收到的光谱。随后,样品被剪短到2m长,而光谱仪也记录该光谱。比较两个波长的光谱,计算衰减作为波长的函数。

专为广谱应用基于硅的光纤
图1:FBPI光纤光谱衰减测试设置

下图2显示了比较FBPI与其它三种Polymicro光纤的光谱衰减性能图:

●低-OH:用于NIR的标准FIP光纤

●高-OH:FVP(用于UV/可见光的标准高-OH光纤)、UVM(UV优化的高-OH预制品)、UVMI(加氢UVM光纤)和FDP(深度UV优化的光纤,具有高UV辐射抗性)

●FBP:现有的广谱光纤,没有针对NIR衰减或UV日晒抗性而优化

●FBPI:新的广谱光纤,已针对NIR衰减和UV日晒抗性而优化

如图所示,新FBPI光纤展示了UV中高- OH光纤和NIR中低-OH光纤的最佳性能

专为广谱应用基于硅的光纤
图2:光谱衰减比较
