多核架构在微波链路上实现千兆位传输
虽然光纤电缆在容量上一直优于微波,但大量通信链路并不需要光纤的全部能力。随着低成本和可更快部署的微波技术在容量上的不断提升,在以前仅由光纤把持的应用领域,微波的比较优势正变得益发有吸引力。多核射频技术的突破,现在已将微波传输能力提高到以前从未达到的数千兆位/每秒的容量水平,从而使系统设计人员在采用光纤过于昂贵的场合,能以更具成本效益的微波方案而代之。
多核技术不仅增加了容量,还延长了传输距离、且同时降低了功耗、缩小了体积,从而进一步降低了总体拥有成本。因可实施远程配置,多核射频降低了传输链路当下的营运开支,且同时确保了无需多大花销就可在以后实施网络升级。
多核架构
这项突破性的多核射频架构基于一款先进的并行射频处理引擎,该引擎是基于Ceragon的基带调制解调器和RFIC芯片组打造的。该架构是针对处理多个射频信号流优化的,与目前的技术相比,该架构倍增了传输容量、提升了系统增益。使用射频终端内核的常见处理资源,多核系统降低了功耗且保持了小型化,使其对众多的网络回程应用特别有吸引力。
图1:多核系统示意图。
并行射频处理引擎使多核射频迥异于其它紧凑型多载波方案,后者其实就是将多个射频系统装进同一个外壳。紧凑型多载波方案并不提供多核技术拥有的集中式资源的诸多好处。
灵活的工作模式
多核射频技术本质上是普适的、可适用于许多不同的部署场合。多核射频开始可配置为一种大容量、单核方案工作,以适应当今传输的诸多要求。随着网络演进,可远程激活第二个核、以远高于以往任何时候的微波容量、优化众多其它应用的性能,以适应几乎任何回程、fronthaul、或其他部署应用。

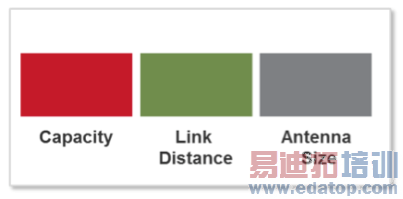

基本性能:为进行说明,考虑一款在容量、传输距离和天线尺寸方面具有高性能的通用、1+0单核射频:
工作在单核模式下,该射频具有类似于标准的性能,但基于其先进调制(2048QAM)方案,它可提供额外容量。
使容量翻倍:启动第二个核将自动加倍单核射频的带宽(在此,我们使用相邻频道或与正交极化相同的频道,如XPIC)。虽然显著提升了容量,但并没牺牲系统的增益或可用性,因为容量的提升来自以相同调制、相同发射功率和接收灵敏度,使用额外的载波,且同时保持了同样的小尺寸。事实上,它实实在在把容量翻了一番,且没任何负作用。
