SAW、BAW和无线的未来

录入:edatop.com    点击:

高性能BAW

虽然SAW和TC-SAW滤波器非常适合约1.5GHz以内的应用,高于1.5GHz时,BAW滤波器非常具有性能优势(图2)。BAW滤波器的尺寸还随频率升高而缩小,这使它非常适合要求非常苛刻的3G和4G应用。此外,即便在高宽带设计中,BAW对温度变化也不那么敏感,同时它还具有极低的损耗和非常陡峭的滤波器裙边(filter skirt)。

SAW、BAW和无线的未来

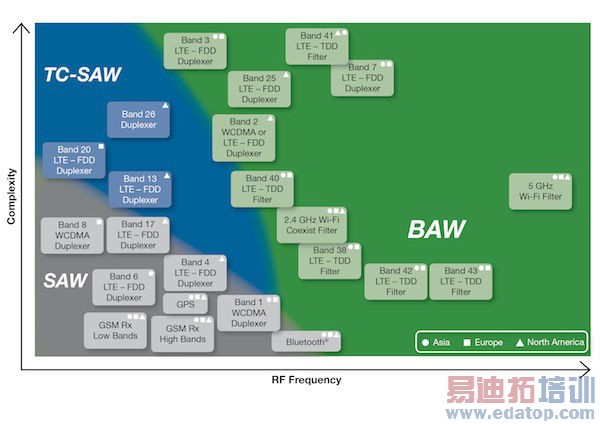

图2 :高于1.5GHz时,BAW滤波器非常具有性能优势

不同于SAW滤波器,BAW滤波器内的声波垂直传播(图3)。对使用石英晶体作为基板的BAW谐振器来说,贴嵌于石英基板顶、底两侧的金属对声波实施激励,使声波从顶部表面反弹至底部,以形成驻声波。而板坯厚度和电极质量(mass)决定了共振频率。在BAW滤波器大显身手的高频,其压电层的厚度必须在几微米量级,因此,要在载体基板上采用薄膜沉积和微机械加工技术实现谐振器结构。

SAW、BAW和无线的未来

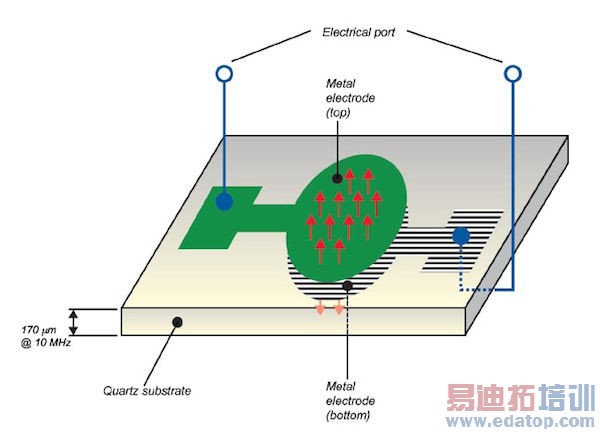

图3: BAW滤波器内的声波垂直传播。

为使声波不散漫到基板上,通过堆叠不同刚度和密度的薄层形成一个声布拉格(Bragg)反射器。这种方法被称为牢固安装谐振器的BAW或BAW-SMR器件(图4)。另一种方法,称为薄膜体声波谐振器(FBAR),它是在有源区下方蚀刻出空腔,以形成悬浮膜。

SAW、BAW和无线的未来

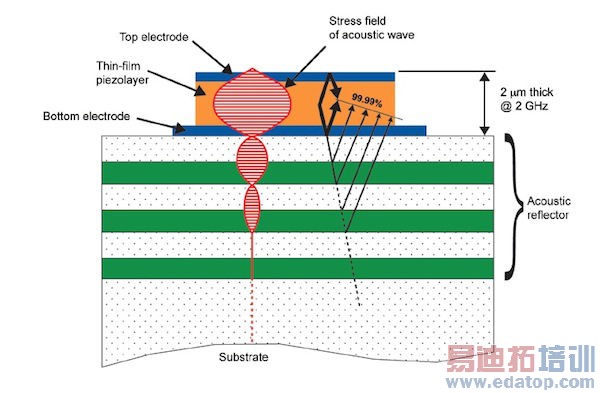

图4:BAW–SMR器件。

因这两种类型BAW滤波器的声能密度都很高、其结构都能很好地导限声波,它们的损耗都非常低。在微波频率,BAW可实现的Q值、在可比体积下、比任何其它类型的滤波器都高,可达:2500@2GHz。这使得即使在通带边缘的吃紧处,它也有极好的抑制和插入损耗性能。
