基于混合信号RF IC的宽带SDR设计

高性能单芯片模拟前端解决方案

捷变收发器是平台解决方案产品系列的其中一款产品，该系列包括AD9364 RF收发器IC。 AD9361 RF捷变收发器是一款宽带可编程前端，支持双独立收发器通道，可用于快速增长中的多路输入、多路输出(MIMO)细分市场以及非MIMO市场，满足了极具挑战性的SDR要求，使SDR概念更接近现实。 系统处理器可以动态重新配置关键参数（如带宽和RF频率），以适应应用需求，从而带来最佳结果。 这款器件还含有多种特性，可以支持各种频率捷变协议。

ADI公司的AD9361 RF这款10 x 10 mm的芯片级器件（图1）采用用户可调带宽设计，范围为200 kHz至56 MHz，拥有丰富的其他特性和性能属性，可用于构建从70 MHz到6 GHz的信号链。 利用这款2 x 2直接变频组件，可以将整个模拟前端简化成一个相对简单的电路。 它通过一个LVDS或CMOS端口与主机处理器连接，以提升速度、简化操作。 IC中集成了12位A/D和D/A转换器、小数N分频频率合成器、数字和模拟滤波器、自动增益控制（AGC）、发射功率监控、正交校正和其他关键功能。

除了具有高集成度，其RF、模拟和混合信号性能——包括接收器噪声系数不到2.5 dB而发送器EVM（误差矢量幅度）超过-40 dB，同时发送器噪底低于-157 dBm/Hz——同样出色。 对于发射和接收路径，本振步长为2.5 Hz，可实现精密调谐。 尽管IC中集成了诸多功能，其功耗却非常低，一般为1 W左右。

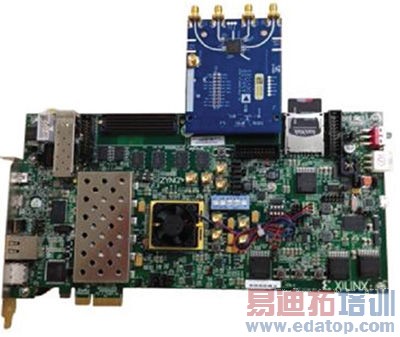

图2：系统开发人员只需做少量硬件设置，便可利用AD9361 FMC板开发、调试、评估并调节Xilinx FPGA的SDR应用
