优化系统设计提高超声接收机的SNR

录入:edatop.com    点击:
作者:John Scampini,工业通信和超声业务部门执行总监,Maxim Integrated

近几年来,超声接收机的信噪比(SNR)性能得到了大幅提升。主要进展体现在低功耗ADC技术,帮助用户将系统从10位提升到12位,甚至更高的ADC。同时,还引入了低输出参考噪声的VGA,以充分发挥这些ADC的优势。把这些新型ADC、VGA集成到超声接收机时,可以有效提高SNR。随着新一代高SNR接收机的广泛应用,系统可支持B模谐波成像和脉冲多普勒成像,获得有益的系统性能。

为了改善SNR,必须改变新型超声接收器的增益范围,这就对使用老式、低SNR接收器设计的用户造成了问题。

本文介绍如何确定接收器增益,以及接收器增益设置太高时对接收SNR的负面影响。文章也讨论如何正确优化数字波束成形器、滤波器、检波器的动态范围以及压缩信号映射。实现上述优化后,系统将最大程度地发挥高SNR接收器的优势,大幅提高诊断性能。

计算超声接收器增益

图1所示为典型的高性能超声接收器配置,由LNA、VGA、抗混叠滤波器(AAF)和ADC组成。LNA缓冲输入信号并提供足够的增益,以克服后续电路的噪声。设计合理的接收器中,LNA的噪声很大程度上决定了整个接收器配置的噪声。VGA级提供必要的可变时间增益控制,将较大的输入信号动态范围调整到ADC的有限动态范围。AAF提供必要的滤波,以确保带外噪声和信号不会混叠至信号带宽,从而不破坏接收性能。

典型超声接收通路方框图
图1. 典型超声接收通路方框图。示例取自MAX2082八通道超声接收器。

图1中,接收器的最大和最小增益分别为44.7dB和5.9dB。现在的问题是如何选择增益?

所选接收器的最小增益要确保LNA在最大输入下不会造成ADC近场饱和。对于MAX2082接收器,LNA增益为18.5dB时,最大输入信号为330mVP-P;12位ADC的最大输入范围为1.5VP-P。所以,接收器最小增益要求不大于20×log(1.5/0.33),即大约13.2dB。对于MAX2082,最小增益实际为5.9dB,提供7.3dB的附加裕量。

所选接收器的最大增益要确保VGA、AAF和ADC电路组合的输出噪声贡献不会明显影响其噪声系数。为确保不发生这种情况,接收器在最大增益时的输出噪声必须至少比这些噪声源的组合噪声贡献大10dB。10dB是通常可接受的“经验参数”。满足以上条件时,VGA、AAF和ADC的噪声贡献一般将接收机噪声系数降低0.25dB以内,通常认为是可接受的。图2所示为MAX2082接收器的输出噪声与增益的关系曲线。

MAX2082总输出噪声与增益的关系
图2. MAX2082总输出噪声与增益的关系。


图2表明,MAX2082收发器中,接收器在低增益时的本底噪声为大约50nV/rtHz。该噪声源于12位ADC、VGA和AAF的输出噪声。设计合理的接收器,ADC是影响该噪声的主要因素。在MAX2082中,ADC的本底噪声大约为42nV/rtHz;如果总输出噪声为50nV/rtHz,那么ADC之前电路的噪声贡献较小。假设变送器的源阻抗为200Ω,接收器的匹配电阻为200Ω,那么输入参考噪声为大约1.0nV/rtHz。所以,接收器最大增益需要至少为20×log(50/1)+10dB,即大约44dB。选择MAX2082的最大增益为44.7dB,收发器满足这一标准,裕量为0.7dB。从图2可知,最大增益下的实测噪声为190nV/rtHz,比最小增益时的50nV/rtHz噪声电压高11dB。

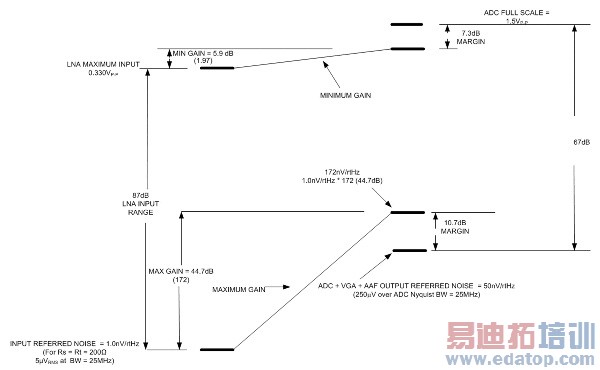

为进一步说明这一概念,图3中给出了MAX2082的接收增益图。

MAX2082增益
图3. MAX2082增益。

本例中,值得注意的是,我们假设LNA增益为18.5dB,因为这通常是最常用的LNA增益设置。这一增益设置提供足够的LNA输入范围和非常好的噪声系数。大多数情况下,较高的LNA增益设置趋向于减小LNA输入范围,并利用提高的噪声系数裕量限制近场成像。例如,如果LNA增益增大6dB,通常将输入范围降低二分之一。然而,较低的LNA增益允许较大的输入范围,但会把噪声性能降至不可接受的水平。
