测试仪表如何满足包络跟踪放大器的需求

测试结果及说明

包络跟踪技术可以使工作在高功率输出状态下的放大器减少功率损耗，提高功放效率。以该测试为例，当我们使用上行10MHz 带宽的FDD LTE信号作为放大器的输入，其输出平均功率约为25dBm，此时与传统的恒定电压供电放大器相比，使用包络跟踪技术可以使其功放效率提高20%左右。同时，FS-K180PC软件还可以对放大器的EVM、ACLR等射频指标进行测试，也可以测试出进放大器射频信号与包络电压之间的时域关系，具体结果如图3所示。

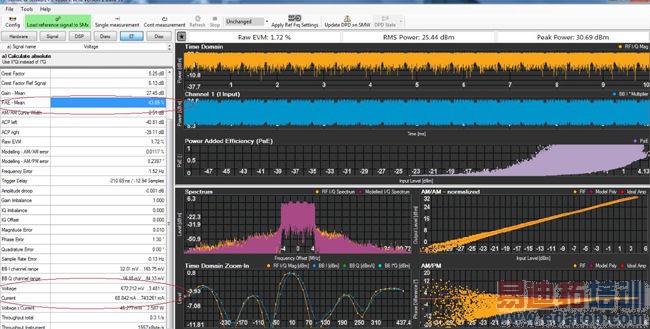

图3：包络跟踪放大器测试结果。

从测试结果图中可以看出，FS-K180PC软件同时可以对放大器的预失真效果进行测试和补偿，FSW测试出放大器的AM-AM、AM-PM特征，会自动生成相应的查找表，SMW200A支持实时的修改数字预失真查找表，无需重新生成信号即可实现数字预失真功能，通过激活该功能可以使放大器的线性截止点提高3个dB左右。

小结

本文介绍了罗德与施瓦茨公司针对包络跟踪放大器完整的测试方案，最新的矢量信号源SMW200A是业界第一台同时支持射频信号和包络信号输出的测试仪表，大大提高了测试效率，减轻了测试复杂度。同时，其分析软件基于矢量信号分析仪FSW可以测量包络跟踪放大器测试所需的所有指标，包括功放效率、射频指标等。

参考文献

[1]Rohde & Schwarz Application Note（1GP104）

[2]Vector Signal Generator R&SSMU200ASpecifications

[3]Spectrum Analyzer R&SFSWSpecifications

[4]Steven Baker. ET101 An Introduction to Envelop Tracking for RF Amplifiers
