LTE LNA显著改善4G智能手机接收灵敏度
录入：edatop.com 点击：
当然，对于数据终端，人们更关心所能传输的数据速率峰值，下面就来分析一下，数据速率到底会有怎么样的改善。

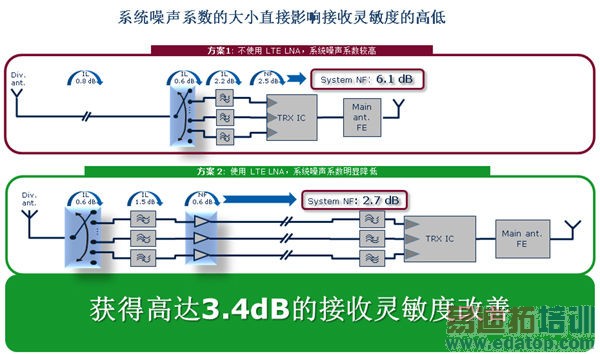

图1：使用LTE LNA能改善明显降低整个RFFE系统的噪声系数

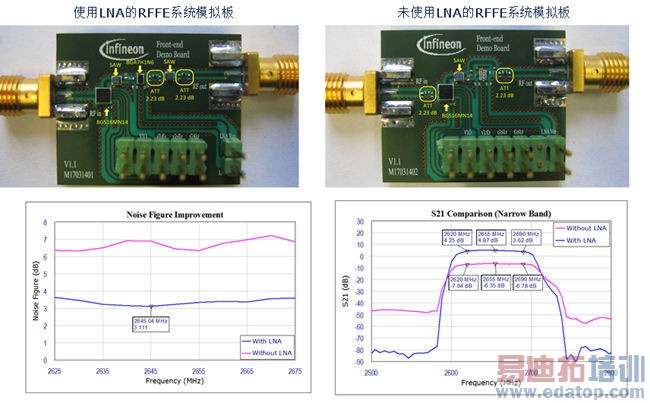

图2：使用和未使用英飞凌LTE LNA的RFFE系统模拟板噪声系数和系统增益实测结果
有了3dB信噪比改善到底能带来什么样程度的数据速率的提升呢？为了更好地分析这一点，利用通信原理的香农公式可以看出，在信道带宽一定时，信噪比直接决定该信道的信道容量(数据速率)，而在输入信噪比为定值时，系统噪声系数直接决定整个RFFE系统的输出信噪比，从而决定数据速率。
回到图1所分析的分集通路的情况，可以看到使用LTE LNA对于数据速率的改善如图3。显而易见，在通常急需要改善的输入信噪比介于5~10dB的场合，使用LTE LNA可实现高达约50%以上(79%@输入信噪比=5dB)数据速率提升。

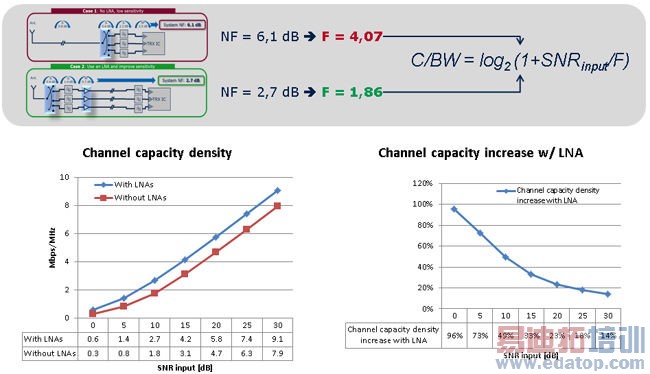

图3：使用LTE LNA对接收信道的数据速率改善明显
