软件定义无线电应用的转换器增益和时序误差实时校准
校准信号保持不变,LTE载波中心频率从50 MHz扫频到400 MHz,以便评估频率行为。如图5所示,得到的镜像抑制表明,在两个第一Nyquist区内,动态范围至少提高了30 dB。正如预期所示,如果带宽误差没有得到校准时,频率会受到限制,从而导致镜像抑制能力下降。

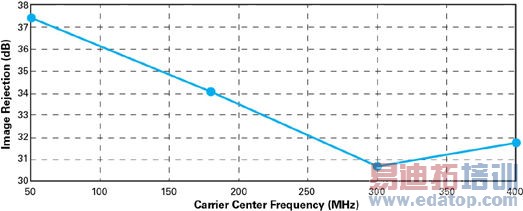

图5:镜像抑制和LTE载波中心频率对比,采用了固定校准信号。
结论
RF采样A/D转换器是下一代软件无线电系统的关键组成。利用时间交织体系结构可以获得非常高的采样率和低功耗,代价是动态范围劣化。从前文中可以看出,在使用带宽之外注入受约束校准信号,使用不太复杂的算法校准增益和时序误差,能够显著提高动态范围。对14/500 Msps原型的测量表明,两个第一Nyquist区的动态范围大约提高了30 dB。只要增益/时序失配误差模型保持有效,这一建议的方法可以用于速度更高的应用。
作者:Djamel Haddadi,IDT公司
参考文献
[1] Jiangfeng Wu et al., “A 5.4Gsps 12b 500mW Pipeline ADC in 28nm CMOS”, 2013 Symposium on VLSI Circuits Digest of Technical Papers.
[2] Vogel, C.; Johansson, H., “Time-interleaved analog-to-digital converters: status and future directions,” ISCAS, May 2006.
[3] Laakso, T.I.; Valimaki, V.; Karjalainen, M.; Laine, U.K., “Splitting the unit delay,” Signal Processing Magazine, IEEE , vol.13, no.1, pp.30,60, Jan 1996
[4] IDTDAC1653D数据资料:
http://www.idt.com/document/dst/dac1653d-dac1658d-datasheet
[5] IDTF1241数据资料:http://www.idt.com/document/dst/f1241-datasheet
