软件定义无线电应用的转换器增益和时序误差实时校准

录入:edatop.com    点击:

得到估算结果后,增益和时序误差被输入到数字校准引擎中。使用简单数字乘法器补偿增益。采用修正的小数延时滤波器对时序误差进行校准。通过多相和对称方法来降低滤波器实现的复杂度。估算和校准引擎都都以子ADC的采样速率运行,为进一步优化,估算模块还可以采用降采样的方案。

方法验证

一路合成测试信号包括:中心是300 MHz的一路TM3.1、20 MHz LTE载波,以及一路253.44 MHz、-35 dBFS校准正弦波。对应于S=1、K=8、P=2K,可以使用图3中的测试设置来产生这些信号。这一设置具有低噪声和高线性度D/A转换器以及DVGA,因此,其动态范围非常高。我们采用了集成了高分辨率可调增益和时序误差功能的商用14位 / 500Msps TIADC。通过FPGA采集ADC原始数据,使用Matlab软件,由IDT校准算法处理这些数据。TI ADC的增益和时序误差分别被设置为大约0.5 dB和5 ps,以仿真最差情况。

软件定义无线电应用的转换器增益和时序误差实时校准

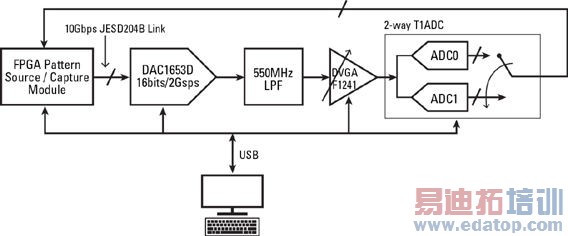

图3:测试设置结构图。

图4显示了校准前和校准后的数据功率谱。LTE载波镜像在校准前是-80 dBFS,校准后,降低了大约30 dB,达到-110 dBFS。提取和抵消算法完全消除了校准信号及其镜像。这一性能表现是在大约200 μs收敛时间内获得的。

软件定义无线电应用的转换器增益和时序误差实时校准
图4:在校准之前(顶部)和校准后(底部)的功率谱,采用了300 MHz LTE载波。
