适用于2G/3G/4G的无线终端基带芯片
录入:edatop.com 点击:
移动通信系统发展数十年,一直为追求更高的频谱效率而进行技术更新,从2G时代的GMSK,到3G时代的CDMA,到4G时代的OFDM。同时,大规模集成电路的设计技术与生产技术,也有了从几百纳米到几十纳米的时代变化。系统越来越大的带宽需求,意味着对终端芯片平台越来越高的处理能力要求。系统从2G到4G的发展,无线网络本身的发展也是需要一个较长的时间与过程,且对已有的2G和3G网络的淘汰也不可能在一夜间完成,于是对终端芯片平台也提出了自适应的随网络演进而变化的需求,即多种模式自动切换的工作模式需求。本文将从几种无线通信系统对终端基带芯片的需求开始讨论,介绍一种由简约纳电子公司设计完成的适用于2G/3G/4G的软件无线终端基带芯片平台。
1. 现有4G终端基带芯片的状况
如下图1所示,4G无线通信系统基础技术是OFDM。OFDM系统信号是时频域都存在的阵列信号。时频域信号间的变换,信道估计与MIMO检测等大量阵列信号的处理,需要大量并行的矢量处理。高度并行的矢量处理器正应OFDM系统阵列信号处理需求而生。 多核多线程内核加上向量处理器是4G基带芯片架构的大势所趋。

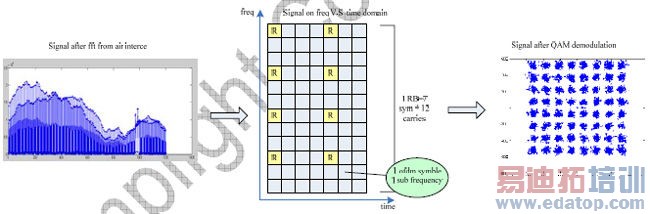

图1:OFDM系统阵列信号处理示意图
从已发表的有关无线终端基带处理器的文献和资料来看,业界在可编程和矢量处理应用方面已有许多进展,有如表1所示。

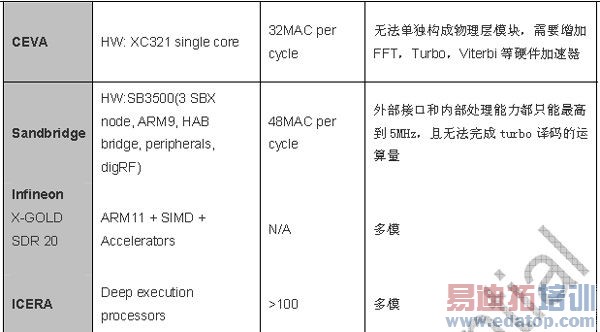

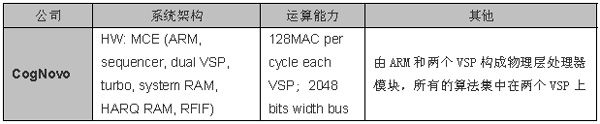

表1:基带处理器中的处理能力
其它的还有IMEC 的ADRES,Michigan University 的ArdBerg等。
