摩比天线的LTE融合组网天线解决方案

随着现代通信技术的不断发展，移动通信已经进入LTE时代，截至发稿时止，目前全世界已经部署LTE网络152个，预计在2014年将达到300个 以上。众多移动运营商将面对GSM、CDMA等2G网络，WCDMA、CDMA2000、TDS-CDMA等3G网络与TD-LTE、LTE-FDD等网 络融合组网所带的不同频段覆盖差异、天面资源紧张、系统间干扰、后期网络技术平滑过渡等诸多问题。致力于成为全球移动运营商天馈解决方案合作伙伴的摩比天 线，日前正式发布LTE融合组网天线系列产品及解决方案，协助移动网络运营商有效地解决以上难题。

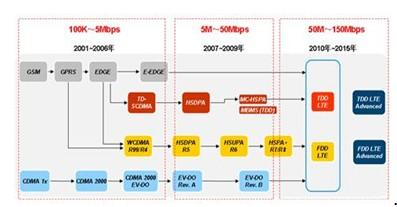

　　图1：移动网络技术发展路线图

LTE融合组网天线系列产品

LTE融合组网天线产品根据LTE网络制式所使用的不同技术分为波束赋形LTE融合组网天线系列及MIMO LTE融合组网天线系列。

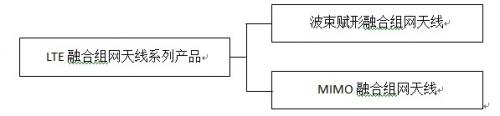

　　图2： 摩比LTE融合组网天线产品系列

LTE融合组网天线关键技术及产品特点：

1. 宽带化

宽带化一直是天线技术重要发展趋势之一，对于LTE融合组网尤为重要。这是由于在全球不同国家及地区LTE网络被分配到的频谱并不相同，此外运营商同 时运营2G、3G、LTE等网络也将获得一系列离散的频谱组合。在此前提下，宽带化设计的融合组网天线将最大限度的获得网络部署的灵活性，降低天线选型难 度，减少采购型号数量，降低天线库存，并为后期平滑升级过渡做好准备。

　　图3：中国移动网络运营商频谱分布

2. 智能化

智能天线技术是LTE网络关键技术之一，通过应用MIMO、波束赋形等智能天线技术，可以有效地提高系统强健性，提升频谱效率，抑制干扰，提高网络吞吐率。摩比LTE融合组网天线产品支持MIMO、波束赋形等智能天线技术，为高速无线网络连接提供稳定可靠支持。

3. 独立电调

在多网络共天馈部署过程中，由于不同频段无线传播性能不同，将为网络设计及网络优化带来极大难度。例如，在相同发射功率，相同天线下倾角条件下，室外 2.1GHz频段的电平平均值和2.6GHz频段差异约为2dB，室内电平平均值差异约为5dB。共天馈建设时，2.1GHz频段的最优下倾角和 2.6GHz频段的最优下倾角差值约为2度。如果采用相同下倾角设置，将造成网络性能急剧下降。因此，在LTE融合组网过程中，各频段下倾角独立调节尤为 重要。

4. 信息化

随着电调天线、波束赋形天线的大规模部署以及集中网络管理技术的逐步应用，基站天线的信息化愈发受到重视。天线扇区、电子下倾角范围、电子下倾角、波 束赋形权值等天线配置信息如果不能得到妥善高效的管理，将导致网络覆盖恶化。摩比天线信息化存储方案预先将LTE融合组网天线的配置信息存储在天线内部， 在站点配置时通过基站设备自动读取相应天线的配置信息，可实现天线自动化配置及管理，极大地降低了站点配置的复杂程度，避免了人工设置可能出现的错误，将 在提升网络性能、提高效率以及减少维护成本等方面发挥重要作用。

5. 平滑过渡

LTE是Long Time Evolution（长期演进）的缩写，后期网络技术的平滑升级过渡是LTE网络的重要特点之一，这对于降低投资成本，缩短建设周期，提高资源使用效率， 节能环保都起着至关重要的作用。摩比LTE融合组网天线所具备宽带化、多端口可定制的特点，保证了其在后续网络建设过程中平滑升级过渡的可扩展性。

应用实例

1. 产品类型：

790-960MHz*2+1710-1880MHz*2+ FA（8通道波束赋形）+D（8通道波束赋形）

端口数量：

产品特点：一面天线提供GSM+TD-SCDMA+TD-LTE网络共天馈解决方案，各频段下倾角可独立调节，内置电调驱动器及信息管理模块；

应用场景：

GSM900+GSM1800+ FA（8通道波束赋形）+D（8通道波束赋形）

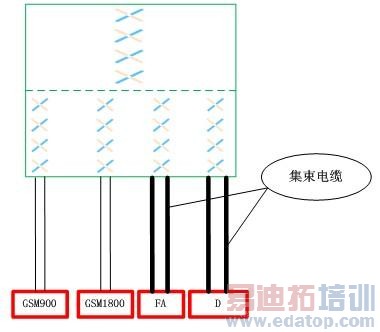

系统连接框图：

2. 产品类型：

790-960MHz*2+1710-2170MHz*8

端口数量：10

产品特点：一面天线提供GSM+WCDDMA+FDD-LTE或TD-LTE（MIMO）网络共天馈解决方案，各频段下倾角可独立调节；

应用场景：

GSM900+GSM1800+WCDMA+FDD-LTE（1.8GHz，4T4R）

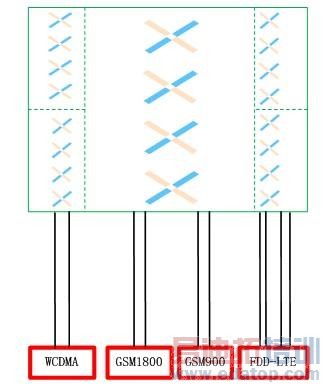

系统连接框图：

3. 产品类型：

790-960MHz*2+1710-2170MHz*4+2490-2690MHz*4

端口数量：10

产品特点：天线内置双工器，多端口下倾角独立调节，运营商组网可灵活部署；

应用场景1：

GSM900 +WCDMA+FDD-LTE（1.8GHz，2T2R）+TD-LTE（2.6GHz，4T4R）

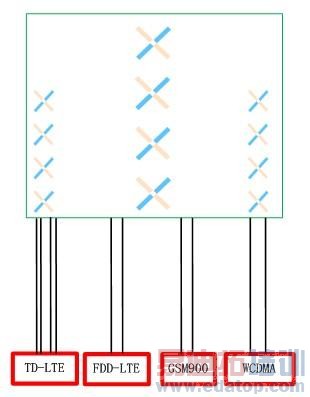

系统连接框图：

应用场景2：

CDMA800+FDD-LTE（2.1GHz，4T4R）+TD-LTE（2.6GHz，4T4R）

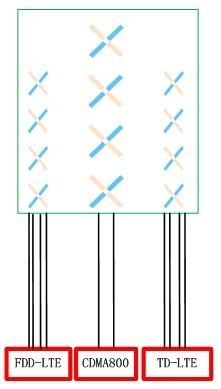

系统连接框图：
