WLAN应用的2.45GHz LNA的设计

录入:edatop.com    点击:

摘要:本篇应用笔记介绍了用于WLAN应用的2.45GHz LNA的设计,满足802.11b/g标准要求,并给出增益、噪声系数、输入和输出回波损耗以及线性特性曲线图。



MAX2645是 一款硅锗(SiGe)低噪声放大器(LNA),具有25dB增益步进、关断模式和可调的IP3值。LNA已经被优化去改善802.11b和802.11g 应用中的CMOS接收机灵敏度。这款器件具有+18.7dB的增益,噪声系数为1.9dB,高增益模式下的输入IP3值为+0.5dB。在低增益模式 下,LNA具有-7.0dB的插入损耗和+15.3dB的输入IP3值。供电电流在高增益模式下为8.9mA,在低增益模式下则为2.7mA,而关断模式 典型值为0.1uA。这款LNA也具有外部可调的偏置控制,可用单个电阻设置,这样允许用户满足最低线性度的要求,同时减少了电流消耗。表1概括了 Max2645的性能。

图1给出优化MAX2645的原理图。图2-6演示了LNA高增益和低增益下的频率特性图。请参考Max2645 SiGe LNA和Max2645评估板数据手册获取更详细的信息。

表1. MAX2645 SiGe LNA性能

Mode Supply Current (mA) Gain (dB) Noise Figure (dB) Input IP3 (dBm) Input Return Loss (dB) Output Return Loss (dB)
High-Gain 8.9 +18.7 1.9 +0.5 -8.3 -15.2
Low-Gain 2.7 -7.0 14.1 +15.3 -11.3 -8.5


(f = 2.45GHz, VCC = 3.0V, RBIAS = 20kΩ)



图1. MAX2645 SiGE 2.45 GHZ LNA原理图
图1. MAX2645 SiGE 2.45 GHZ LNA原理图

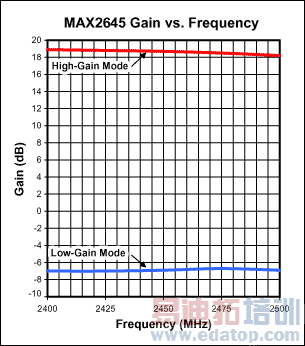

图2. MAX2645 增益与频率关系图(VCC = 3.0V, RBIAS = 20kΩ).
图2. MAX2645 增益与频率关系图(VCC = 3.0V, RBIAS = 20kΩ).

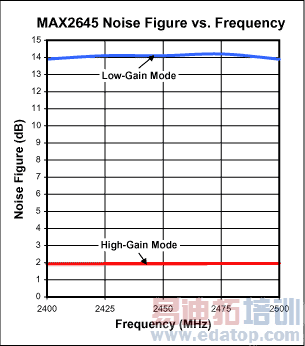

图3. MAX2645噪声系数与频率关系图(VCC = 3.0V, RBIAS = 20kΩ).
图3. MAX2645噪声系数与频率关系图(VCC = 3.0V, RBIAS = 20kΩ).

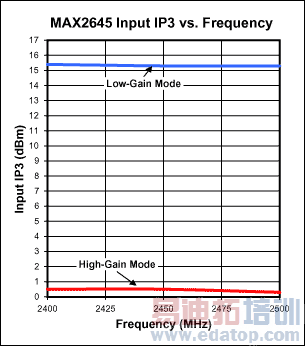

图4. MAX2645输入IP3 频率关系图(VCC = 3.0V, RBIAS = 20kΩ).
图4. MAX2645输入IP3 频率关系图(VCC = 3.0V, RBIAS = 20kΩ).

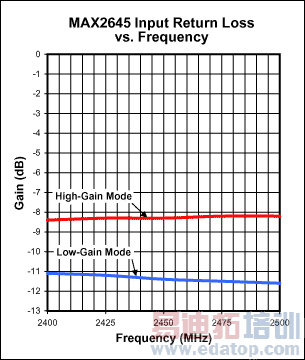

图5. MAX2645输入回波损耗与频率关系图(VCC = 3.0V, RBIAS = 20kΩ).
图5. MAX2645输入回波损耗与频率关系图(VCC = 3.0V, RBIAS = 20kΩ).

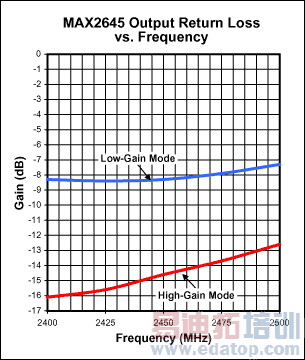

图6. MAX2645输出回波损耗与频率关系图(VCC = 3.0V, RBIAS = 20kΩ).
图6. MAX2645输出回波损耗与频率关系图(VCC = 3.0V, RBIAS = 20kΩ).
