真3D天线技术 支持全向标签与非凡的性能

录入:edatop.com    点击:

Monza 4 标签芯片具备一个独一无二的,正在申请专利的架构,提供了两个完全独立的天线端口,可提供高性能,首次实现了真正全方位的标签。

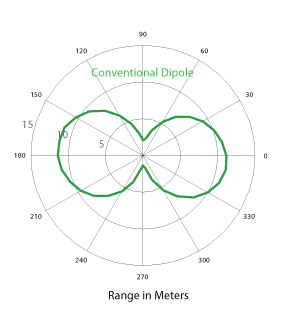

在很多应用中,标签的方向并不能都保持一致,这种情况对读写器而言,是有挑战性的, 按照左下图所示的读写距离, 基于常规标签芯片制作的电子标签有盲区-—即便是最有创意的标签天线设计,读写器对一定角度范围内的标签始终是读不到的.



在上一代 Monza 3 标签芯片中, 一个双输入结构使标签对短距离应用没有盲点, Monza 4 True3D 天线技术使标签对方向不敏感,进一步改善了性能,达到出色的读取范围。



下 图就读写范围对Monza 4 标签(Impinj H42)与 Monza 3 tag (Impinj H32)以及常规芯片进行比较 。Monza 4 芯片的反应图是圆形的, 其各个角度的灵敏度没有太大差别. 从任何角度都大大增加了读写范围. 一个设计紧凑的标签能使读写距离扩大近一倍。



有了 True3D 天线技术, 读写器从任何角度读取标签, 读取率都可以得到显著提升,可以选取较小的,便宜的标签---- 对许多应用而言增加了收益。

95 mm x 8 mm 偶极子天线

46 mm x 46 mm 天线

Impinj H32
(46 mm x 46 mm)

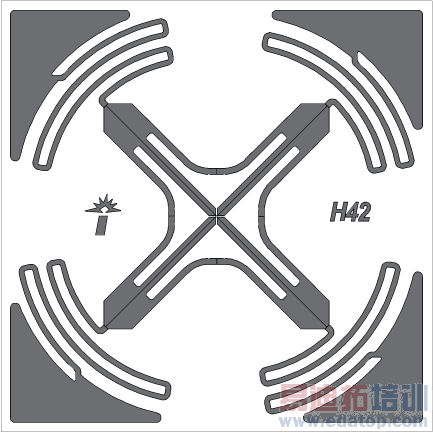

Impinj H42
(46 mm x 46 mm)
