使用ADV7612接收机的四通道HDMI输入、快速开关多路复用器

电路功能与优势

ADV7612是一款双端口Xpressview. 225 MHz HDMI.接收机，可在两个输入端之间实现快速开关。图1显示了使用两个ADV7612作为四路输入快速开关HDMI接收机的电路。

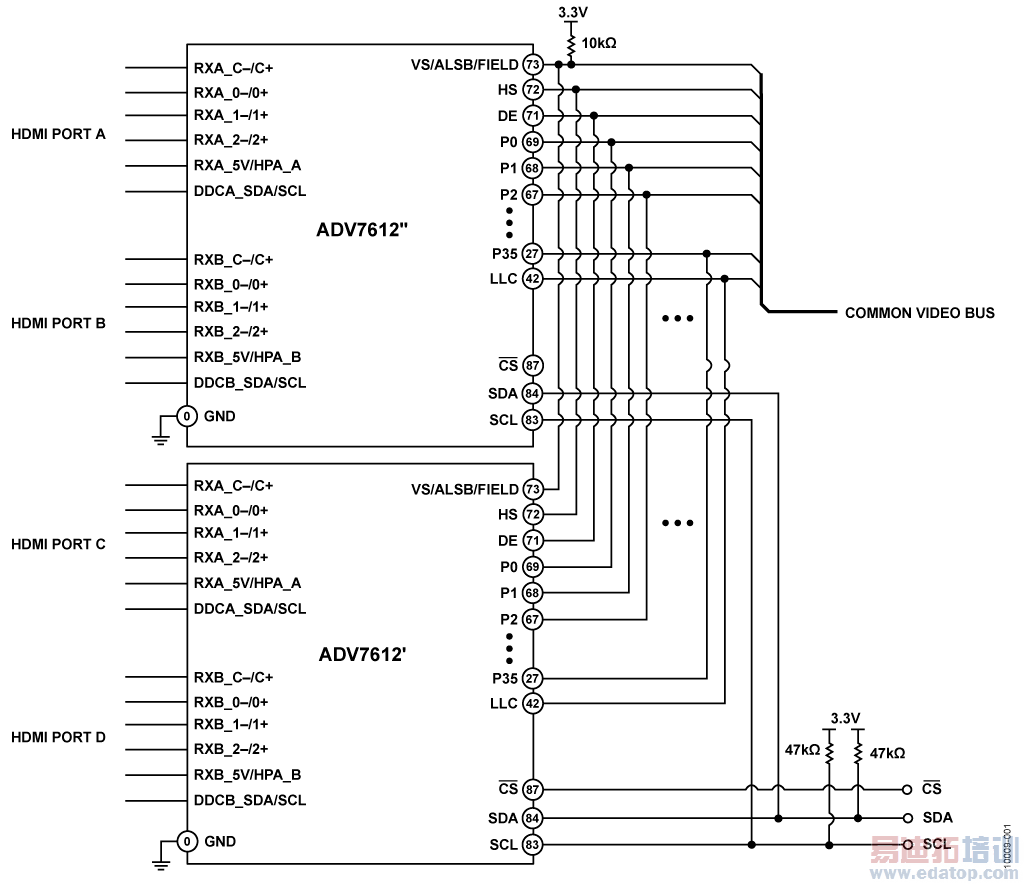

图1. 双路ADV7612电路(简化原理图：未显示去耦、端接、复位和所有连接)

本电路显示了ADV7612的扩展性，在需要四个多路复用HDMI输入的应用中最高可达225 MHz TMDS(1080p60，每通道12位;148.5 MHz LLC像素时钟)或UXGA(1600 × 1200，每通道10位;162 MHz LLC像素时钟)。对此应用而言这是一种经济的解决方案，工作温度范围为.40°C至+85°C扩展工业温度范围。

电路描述

ADV7612为双HDMI输入提供接收解决方案。图1显示如何在共享视频和音频总线上并联连接两个ADV7612，从而实现四个HDMI输入的多路复用。同时显示如何在不引起总线冲突的条件下设置I2C通信以及如何在信号源间切换。同时提供软件包，显示如何在HDMI中继器应用中处理通信和验证(参见http://ez.analog.com/community/video)。

当多个ADV7612器件共享同一总线时，需要考虑器件的输出状态、三态总线的能力和总线上负载的电气性能。此外，器件必须以非冲突方式从I2C总线加以控制。该电路的板布局十分关键，应遵循直线原理并使用可控阻抗，以降低反射和交叉耦合风险。完整PCB布局包括在设计支持包中，可从以下地址下载：www.analog.com/CN0224-DesignSupport。ADV7511 HDMI发射机用作后端器件。

总线输出状态

复位后，ADV7612使引脚P0-P35、HS、VS/FIELD/ALSB、DE、LLC、AP0…AP5、SCLK/INT2和MCLK/INT2进入三态。这些引脚可通过寄存器TRI_PIX、TRI_SYNCS、TRI_LLC、TRI_AUDIO设置为有效状态，如UG-216硬件用户指南所述，请访问http://ez.analog.com/docs/DOC-1751。

视频和音频总线载入

每次仅一个ADV7612可访问AV总线;第二器件必须保持三态。假设输出驱动器阻抗 (P0…P35) 为10 °至20 °(最高驱动强度)且走线特性阻抗为75 °，需要55 °至65 °的串联电阻以匹配走线的特性阻抗。ADV7612上的三态输出总线驱动器具有20 pF的最大电容(请参考ADV7612数据手册中的电气规格)。

布局和端接考量

对于本设计，必须确保传输线路得到正确端接且具有可控阻抗。否则，反射(可发生于较长线路上)可对发送的数据产生不利影响。

对于像素线路 (P0…P35)、视频同步 (VS/FIELD/ALSB、HS、DE) 和音频线路 (AP0、AP1/I2S_TDM、AP2...AP5、MCLK/INT2、SCLK/INT2) — LLC除外，建议在ADV7612驱动器端使用51 °的串联端接电阻，以及特性阻抗为75 °的走线。

线路锁定时钟 (LLC) 线路具有相同的75 °特性阻抗，不应有串联电阻，但远端应采用对称端接(150 °至+3.3 V以及150 °至GND)，如图2所示。

虽然理论上最佳端接值介于50 °与60 °间，但测试中发现对称75 ° (2 ×150 °) 端接可增加摆幅，使信号以中间电源(1.65 V) 为中心，这一点十分理想。ADV7511 HDMI发射机包括在电路板上，用于发送两个ADV7612的多路复用输出。

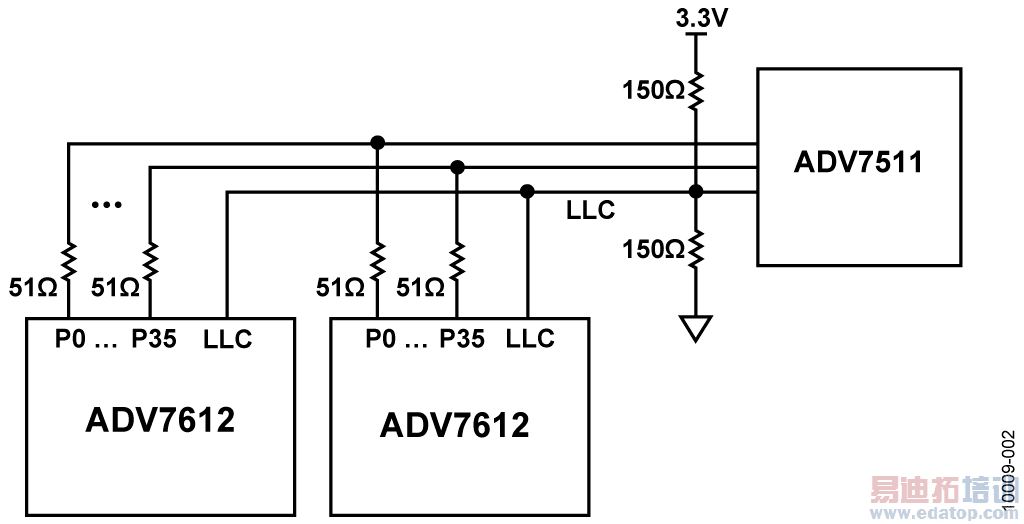

图2. P0…P35数据线路和LLC走线的端接

图3至图6显示各种端接的波形。每种情况下，对称LLC端接被放置在远端(靠近ADV7511)，串联端接电阻尽可能靠近两个ADV7612器件，如图2所示。

使用Tektronix P6243 FET探头(1 M°阻抗，1 GHz带宽，电容小于1 pF)和Tektronix TDS5104B示波器在ADV7511引脚上执行测量。

从波形可看出，在LLC线路上使用2 × 150 °端接确保了3.3 V的最大摆幅。

在数据线路上使用75 °会使边沿速度过低。数据线路上的33 °和15 °导致下降沿欠冲(图5和图6)和上升沿过冲(未显示)。因此LLC选择了2 × 150 °，数据线路上使用51 °，图9和图10中的眼图做了说明。

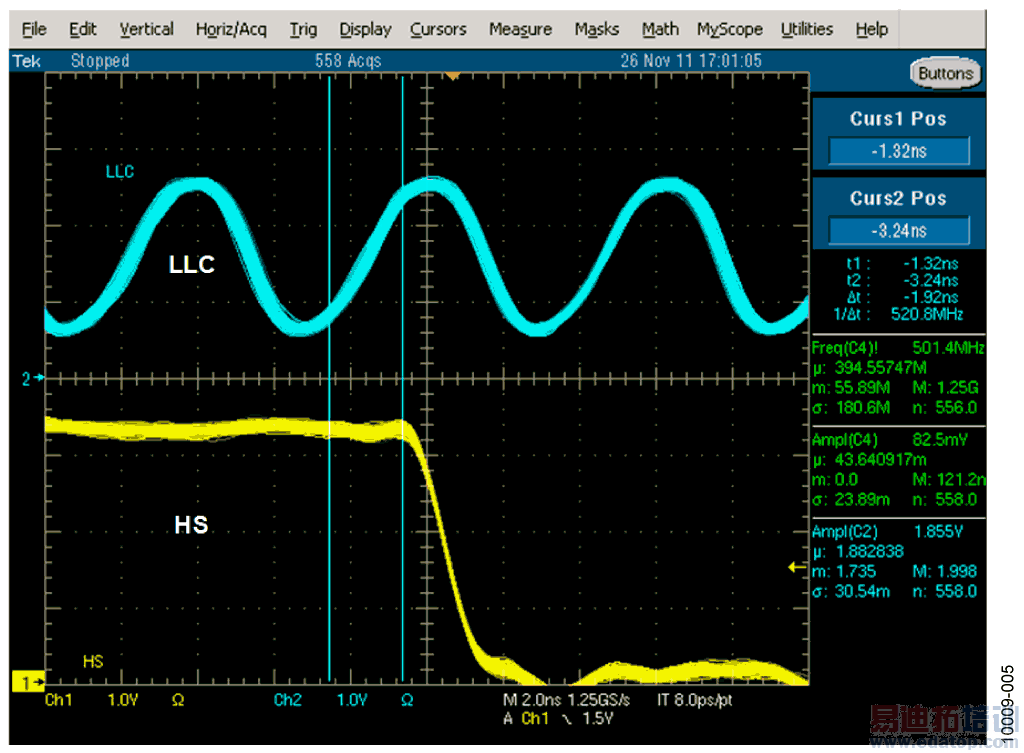

图3. 端接：LLC线路上为对称2 × 150 _，数据线路 (HS) 上为75 _。垂直刻度：1 V/div，水平刻度：2 ns/div

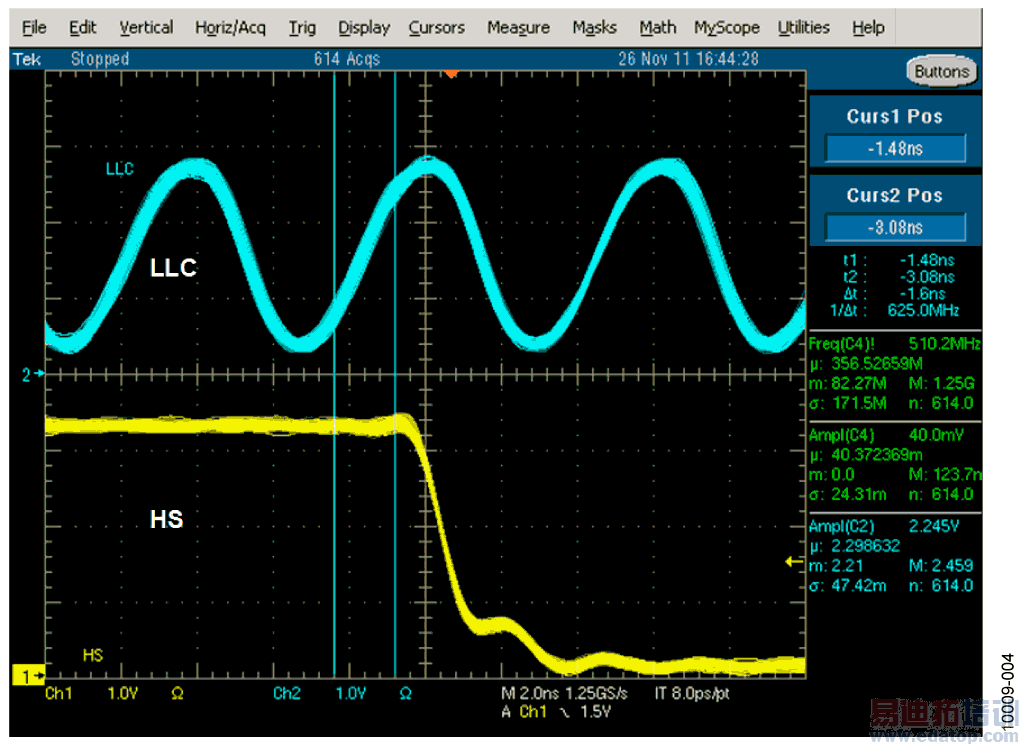

图4. 端接：LLC线路上为对称2 × 100.，数据线路 (HS) 上为51 .。

垂直刻度：1 V/div，水平刻度：2 ns/div

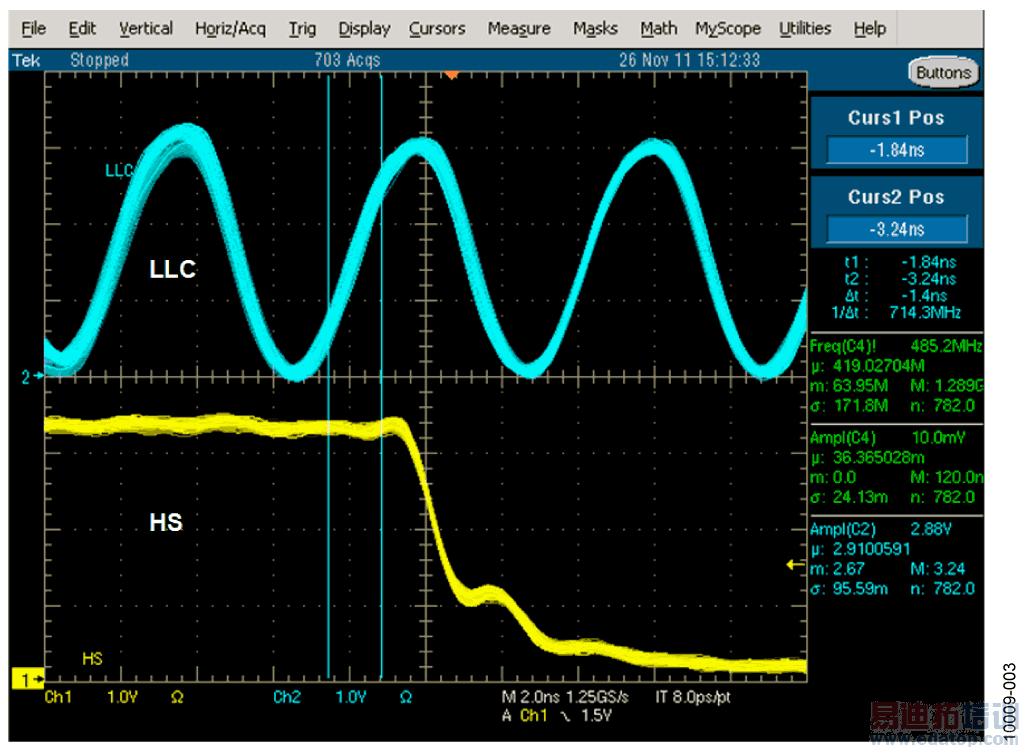

图5. 端接：LLC上为对称2 × 68 .，数据线路 (HS) 上为串联33 .端接。注意0.5 V欠冲。垂直刻度：1 V/div，水平刻度：2 ns/div

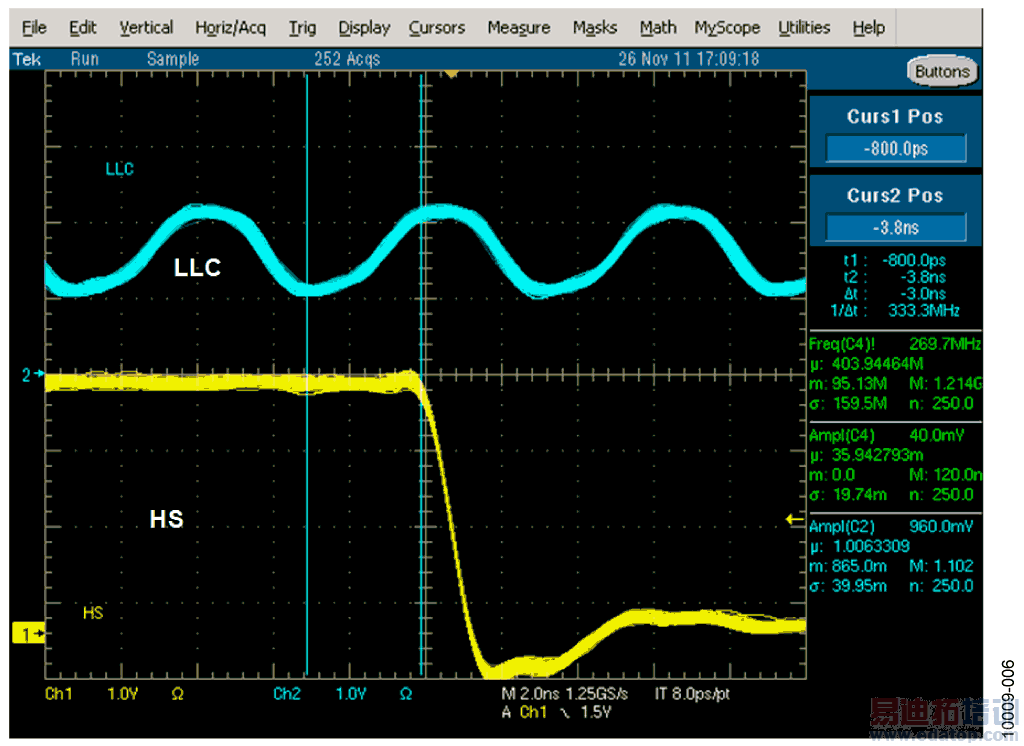

图6. 端接：LLC上为对称2 × 33 .，数据线路 (HS) 上为串联15 .端接。注意1 V欠冲。垂直刻度：1 V/div，水平刻度：2 ns/div

I2C访问

上电后，两个ADV7612器件在主映射上将具有相同I2C地址，这可能导致冲突。

两个器件上均提供一个CS引脚，允许选择两个器件之一。

CS线路拉低后，I2C通信启用。

CS线路拉高后，I2C通信禁用。

简单的反相器可减少微控制器端所需的资源，如图7所示。

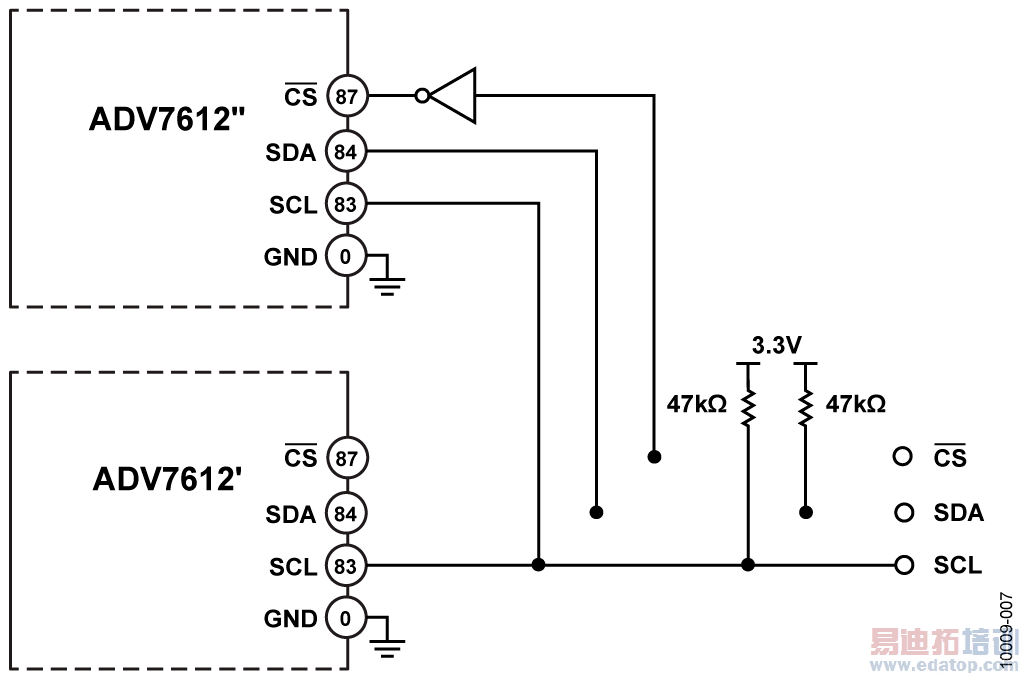

图7. I2C访问

CEC

电路板上是否实施CEC取决于最终用户，而非强制性。如果不需要CEC，CEC引脚应保持浮空(如UG-216的附录B：未使用引脚的推荐配置所述)。此用户指南可从http://ez.analog.com/docs/DOC-1751下载。

另一种情况下，应使用独立引擎处理CEC命令。

XTAL_N、XTAL_P

驱动ADV7612时钟有两种方式。两个器件可具有连接到XTAL_N和XTAL_P引脚的独立晶振，或者可共享相同信号时钟。本电路中，振荡器发出的的1.8 V信号时钟被提供给两个器件的引脚XTAL_P。在此配置下，XTAL_N必须保持浮空。必须确保正确的布线和接地布局，以消除敏感线路间的耦合。总线每条走线的长度应相同。

中断

两个器件的中断必须予以考虑。ADV7612具有两种可能的中断：INT1(INT1引脚)和INT2(通过SCLK/INT2、MCLK/INT2或HPA_A/INT2提供)。

不建议通过引脚MCLK/INT2或SCLK/INT2使用INT2，通过TRI_AUDIO寄存器使音频总线进入三态也会使这些引脚进入三态。

图8. 双ADV7612电路板解决方案与ADV7511

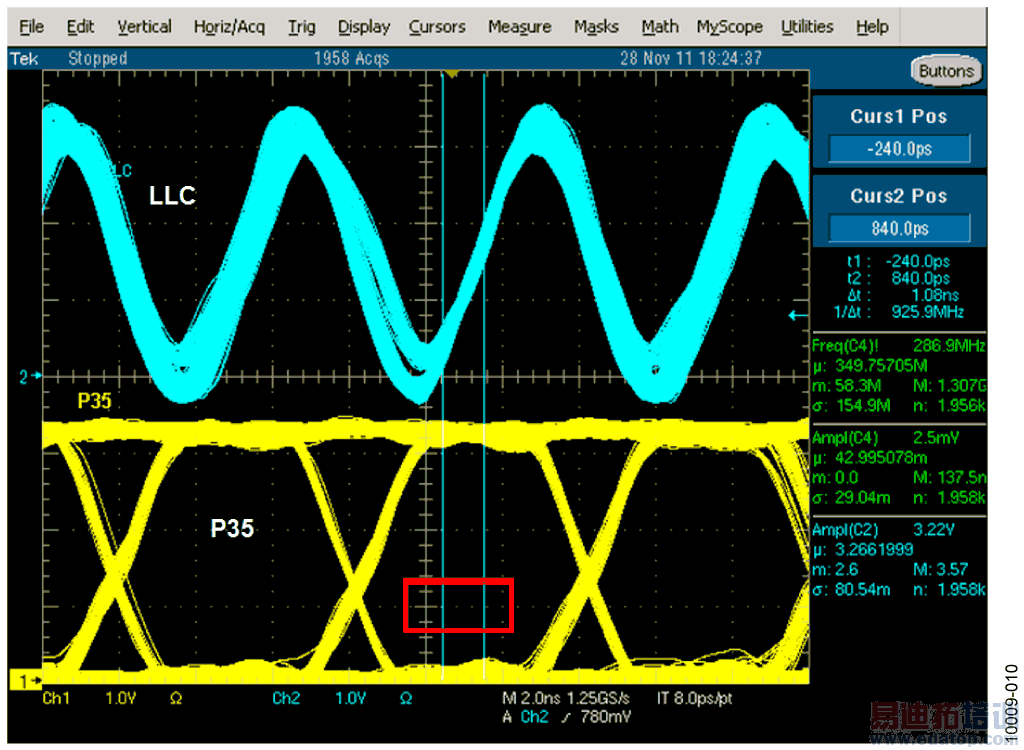

图9. 示波器屏幕截图。

从ADV7612-U43驱动信号。在ADV7511输入端和像素线路P35测量LLC线路(162 MHz)。红色矩形显示ADV7511的眼罩。LLC上为2 × 150 .对称端接，数据线路上为51 .串联电阻。

垂直刻度：1 V/div，水平刻度：2 ns/div

图10. 示波器屏幕截图。

从ADV7612-U1驱动信号。在ADV7511输入端和像素线路P35测量LLC线路(162 MHz)。红色矩形显示ADV7511的眼罩。LLC上为2 × 150.对称端接，数据线路上为51 .串联电阻。垂直刻度：1 V/div，水平刻度：2 ns/div

布局考量

布局应由极短走线组成。理想情况下，在两个ADV7612间连接相同功能的两个引脚的走线应可能短，并应共享同一串联端接电阻，该端接电阻尽可能靠近两个器件，然后连接到总线。实际上，由于布局限制此要求不可能满足;因此每个器件需要自身的串联端接电阻(参见图2)。视频走线应尽可能接近相同长度，以提供延迟匹配。

评估与测试

评估本电路时，利用两个视频发生器 (Quantum Data 882)生成UXGA 1600 × 1200像素、30位和1080p60、36位视频(Samsung2和MoirèX图案)。使用Astro VA-1831视频分析仪作为HDMI接收器(从ADV7511输出)。此外，将P6243 (1 pF, 1 M°, 1 GHz) 探头连接到Tektronix TDS5104B示波器，然后在ADV7511引脚上观察ADV7612的视频信号(LLC和P35)。所得波形用ADV7511眼罩表示为眼图，图9和图10显示了Samsung2图案的UXGA视频(162 MHz、30位)。测试期间使用的MoirèX图案还显示了类似的安全裕量。

图11. 测试设置

通过Astro VA-1831测量视频时序，未显示异常。分析MoirèX的偶数和奇数垂直线路(1080p60 36位和UXGA 30位)，显示所有位同时正确切换，线路间无任何泄漏(MoirèX图案)。Astro VA-183还显示，稳定的HDMI同步信号和数据包具有正确的CRC校验和。这说明后端ADV7511正确接收了时钟和同步信息。

测试步骤

1.准备测试配置，如图11所示。

2.评估板和测量设备上电;启动DVP评估软件。

3.在DVP评估软件中，载入ADV7612评估板。

4.在DVP评估软件中运行INIT_PARTS_AND_SET_ PORT_A_ver4.py脚本(请参考设计资源)。

5.按下初始化按钮。评估板初始化后，点击下列按钮之一：端口A、端口B、端口C或端口D，选择所需的输入(参见图12)。

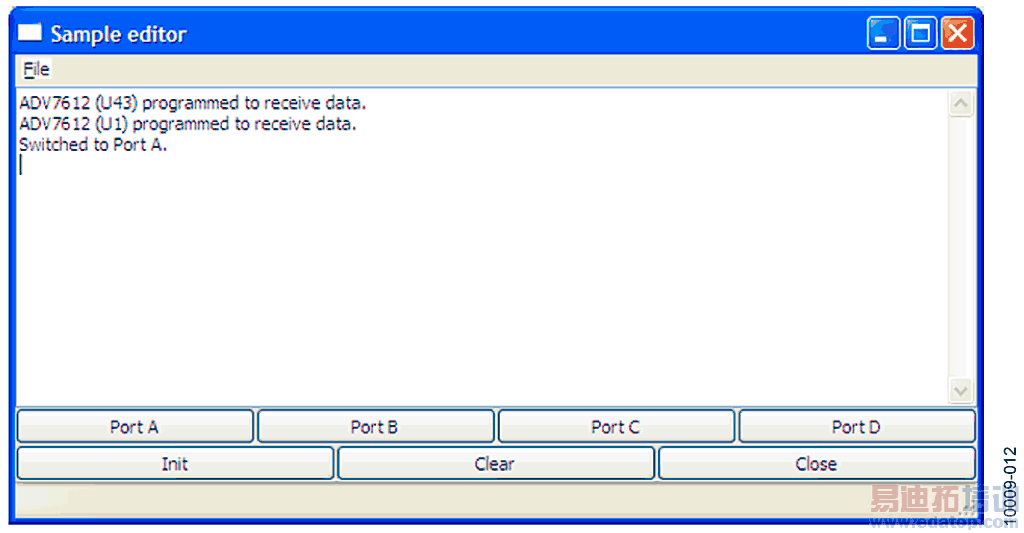

图12. 用于选择HDMI输入的软件
