新日本无线推出超低功耗CMOS运放NJU77806

录入:edatop.com    点击:

  新日本无线推出的这款单电路轨至轨输出的CMOS运放 NJU77806 的独特之处是同时具有业界最低噪声 (5.5nV/√Hz typ. at f=1kHz) 和低功耗 (1.8V,500uA) 两种特性,还备有良好的宽带特性 (GBP=4.4MHz) 和强RF噪声抑制能力,是一款两全其美外加实用的好产品。

  NJU77806 这款CMOS运放在实现了业界最低噪声的同时,成背反特性的功耗也达到了超低水平。最适合看重噪声干扰的振动传感器、人体感应传感器、测量仪、麦克风等低频伺服系统的增幅应用。消耗电流比以往产品相对低,也适合需要低功耗的电池驱动设备。

  【主要优势】

  1. 同时具有业界最低噪声 (5.5nV/√Hz typ. at f=1kHz) 和低功耗 (500uA) 两种特性
  一般要达到低噪声往往需要加大电流量。并且,CMOS晶体管存在1/f 噪声特性,因此CMOS运放在低频要实现低噪声会很难。NJU77806产品在优化了电路和布线排版的基础之上,还新设置了低噪声专用晶片制造工艺,终于打破了这一规律,实现了低噪声和低功率共存的奇迹。

  2. 具备良好的宽带特性 (GBP=4.4MHz)
  NJU77806的宽带特性指标为GBP=4.4MHz,因此宽带噪声放大器能低功耗工作。

  3. 提高了RF噪声抑制能力
  传感器放大器在处理微弱信号时,很容易受到手机、无线网络的电波干扰而无法正常工作, 因此RF噪声抑制能力就成为了很重要的一项特性指标。

  NJU77806既保持了低噪声特性,也提高了抗干扰的RF噪声抑制能力。

  【主要特性】

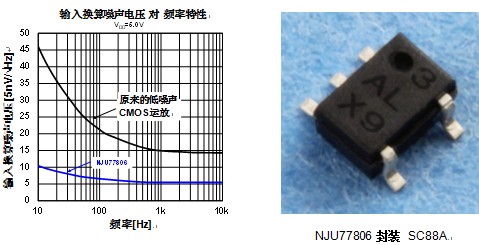

  ●输入换算噪声电压

            f=10Hz   11nV/√Hz
            f=1kHz   5.5nV/√Hz
  ●消耗电流        500uA typ.
  ●增益带宽积       4.4MHz
  ●电压转换速率      1.1V/us
  ●电源电压
          单电源   1.8V to 5.5V
          两电源   ±0.9V to ±2.75V
  ●轨至轨输出 (RL=10kΩ) 0.05V to 4.95V (@VDD=5V)
  ●接地检测
  ●共模输入电压范围    VSS-0.1V to VDD-0.9V
  ●输入失调电压      2mV max.
  ●输入失调温漂    1.5uV/°C typ.
  ●强RF噪声抑制能力
  ●封装          SC-88A

  【应用】

  ●低噪声麦克风放大器
  ●光电二极管放大器
  ●冲击传感器放大器
  ●加速度传感器放大器
  ●安防设备
  ●无线LAN
  ●通信设备

  【生产供货情况】

  ?样片发放 从2013年 10月开始
  ?生产计划 从2013年 11月开始量产,月产 5万个

新日本无线推出超低功耗CMOS运放NJU77806
