便民购物车系统

　　系统设计与实现

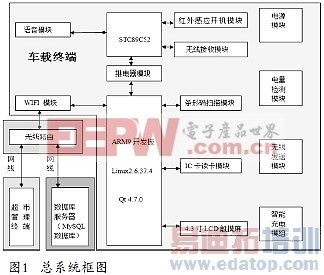

　　便民购物车系统主要由三大部分构成：数据库服务器、车载终端、超市管理终端。各大部分连入AP搭建的局域网中，车载终端对数据库信息的操作使用WiFi无线传输通信。总系统结构框图如图1所示。　　



　　硬件实现

　　条形码扫描模块

　　条形码扫描模块用于扫描商品的条形码，查找数据库中对应的商品相关信息，并显示在显示屏幕上。

　　无线网络模块

　　为实现购物车与上位机即后台服务器的实时传输，为车载终端提供实时的数据服务。本系统使用WiFi模块连接无线路由，利用无线路由构建的局域网为子系统可以进行实时的通信与数据交流。

　　IC卡读卡模块

　　IC卡读卡模块用来读取购物者的IC卡号，对用户身份进行识别，激活车载终端进行使用。本IC卡读卡模块是一个简单易用的M1卡专用读卡模块，可读Mifare S50卡、S70卡，采用了D8的核心技术，通过USB口实现同ARM9开发板的连接。

　　防小孩丢失模组

　　防小孩丢失模块，主要由无线发射模块和无线接收模块两部分组，将发射模块戴在小孩手上，再将接收模块开关打开，当被保护的小孩，离开顾客使用的购物车一定的距离时，购物车的接收机就会自动发出报警。以便提醒顾客照顾好自己的小孩，防止小孩在人群中走失。

　　电量检测模块

　　本模块电路用的是CN1185(低功耗四通道电压监测集成电路)检测电量。根据LED亮灯数量的多少来直观地看出电量的多少，就好像手机电池电量显示一样，随着电量的减少，一格一格的减少。
