从化地区数字微波电路配置优化的设想

从化地区数字微波电路配置优化的设想

　

　卢乐书，陈飞鹏



　　（广东省电力通信有限公司，广东 广州 510600）



摘　要：介绍了当前从化地区数字微波电路的构成，并针对其配置上存在的问题，提出解决的方案是利用现有的基群复用设备资源，对从化地区数字微波电路重新配置，使其更为合理。这样既可减少微波电路的设备故障，较大程度地提高从化地区数字微波通信网的运行质量，也可降低微波电路增容改造的成本和日后维护的费用。
关键词：数字微波；基群复用设备；区域网；音频转接





随着电力生产的发展对通信业务的需求不断增加，早期建设的广东省网从化地区数字微波电路己不能适应各方面的需要。加之电路设备的配置不尽合理，电路在运行中产生不少实际问题，如音频用户故障频繁，音频转接点多，故障点难以确认等，严重影响电力生产的正常调度和行政电话的使用。为提高该地区数字微波电路运行的可靠性，结合近期广蓄数字微波电路扩容改造，提出配置优化的一些看法，以供参考。

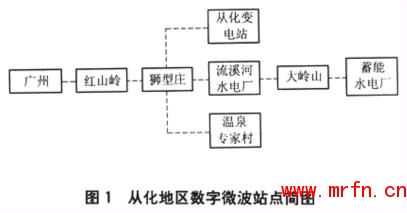

1　从化地区数字微波电路的构成　　广蓄数字微波电路是广州蓄能水电厂的配套工程，由于当时从化变电站尚未选址建站，所以在电路设计时只考虑广州、流溪河水电厂、蓄能水电厂和温泉专家村四端用户通信，从狮型庄微波站解出4个2 Mb通道。从化变电站投产后，由于受狮型庄微波站2 Mb资源限制，在资金有限的情况下，省网利用从ALCATEL公司索赔的1套无线微波机，由从化供电局、流溪河水电厂双方出资购买1套524厂复接器和3个泰科公司的3630基群复用设备（PCM），利用当时的省网数字微波电路资源，开通狮型庄—从化变电站数字微波通道，数字微波电路通信站简图如图1。利用狮型庄微波站加装1个DI（信息提取和插入）方式的3630PCM设备和3个ALCATEL公司的PCM设备分配及音频中转，供流溪河水电厂、蓄能水电厂、狮型庄、从化变电站、从化供电局、流溪河水电厂生活区六端用户使用。





2　广蓄数字微波电路配置上存在的问题　　a）原来的2 Mb通道及PCM设备配置不利于通信电路运行维护管理，温泉专家村—蓄能水电厂的通信是通过狮型庄微波站2个ALCATEL公司的PCM设备音转至蓄能水电厂。而狮型庄、从化变电站、流溪河水电厂、从化供电局、流溪河水电厂生活区五端用户则利用狮型庄1个3630PCM设备的DI联接方式和1个ALCATEL公司的PCM设备音频转接分配音频通道，构成了从化区域网PCM通信体系，配置图如图2。



b）由于狮型庄站1个3630PCM设备经多次分配供五端用户使用，1个3630PCM设备最多只能提供30路音频通道。随着电力生产及其自动化信息技术的快速发展，已越来越不适应从化地区电力生产发展的需要。

在近几年的运行维护统计中，属于PCM设备音频转接引起的故障相当多。一方面，用作PCM设备转跳的电缆因使用时间长而氧化，造成接触不良；另一方面，由于不同厂家的PCM配对或音频转接而造成PCM内部软件错乱而死机（如3630PCM设备和ALCATEL公司的PCM设备配对或音转）。广东省电力通信中心每年对这方面的故障处理需要投入很多的人力、物力。一般来讲，按目前的运作管理模式，检修人员的主要时间及精力是用在完成通信主网及电力生产调度主通道的维护检修工作，难以消耗大量的时间及精力去完成像流溪河水电厂生活区、从化供电局、温泉专家村等局部通信设备或音频通道的维护检修工作。
　　c）在目前运行电路的通道配置中，每年多次发生在流溪河水电厂生活区、从化变电站、从化供电局、流溪河水电厂等行政交换机联网通道的故障，其主要原因是：流溪河水电厂生活区、从化供电局两端用户至从化变电站有几公里长的音频电缆经常受雷击或强电场感应，导致从化变电站3630PCM设备损坏故障或死机；而从化变电站3630PCM设备的故障也造成从化变电站的调度电话和远动通道中断。这严重危害了从化变电站电力生产调度的运行安全，给流溪河水电厂、从化供电局的电力生产造成极大的损失。同时，由于通信设备产权不清，管理职责不明确，造成备品备件的维修管理无法理顺，致使损坏备件没有及时送厂家维修，影响设备的故障处理。
3　对从化区域网PCM设备改造的设想　　广蓄数字微波电路近期将进行扩容改造。笔者认为，在2 Mb通道资源充足的条件下，利用现有的PCM设备资源，对从化地区数字微波电路PCM设备进行重新配置可达到更好的效果。
　　a）将广州—蓄能水电厂的PCM通信退出广蓄数字微波电路，改走广州—蓄能水电厂同步数字系列（synchronous digital hierarchy，SDH）光纤电路；温泉专家村—蓄能水电厂的PCM通信则是把原经狮型庄微波站d，e的2个PCM设备音频转接改为2 Mb通道转接，构成温泉专家村—蓄能水电厂PCM通信，同时退出狮型庄d，e的2个PCM设备。这样不但优化了电路PCM设备配置，而且可使温泉专家村、蓄能水电厂两侧PCM设备及用户归属蓄能水电厂通信检修人员维护和管理。　　

b）流溪河水电厂—广州的PCM通信是把原经狮型庄微波站B，c的2个PCM设备音频转接同样改为2 Mb通道转接，退出B，c的2个PCM设备，利用广州站以前空出的ALCATEL公司PCM设备和广蓄数字微波电路扩容充裕的2 Mb通道资源，开通流溪河水电厂—广州点对点PCM通信。这样可以避免由于使用泰科公司和ALCATEL公司两个不同生产厂家的PCM设备音频转接所造成的PCM设备相互适应性差的情况，从而减少流溪河水电厂PCM音频用户故障，当用户反映通道质量差时容易对通道进行检修。由于故障点明确，可以缩短故障修复时间，保证流溪河水电厂通信畅通，更重要的是在防汛期间能为流溪河电厂提供高质量的通信通道。
　　c）在从化变电站、从化供电局、流溪河水电厂生活区三端用户加装小型光端机和3个经PCM设备优化配置而退出的ALCATEL公司的PCM设备，从化变电站和从化供电局、从化变电站和流溪河水电厂生活区之间敷设光缆。新方案实施后，狮型庄站从音频转接中心变为2 Mb通道转接中心，这样可以排除从化变电站至从化供电局、流溪河水电厂生活区之间由于过长的外接音频电缆老化或雷电感应所造成的PCM设备损坏，为从化供电局、流溪河水电厂生活区、从化变电站提供可靠的通信通道。

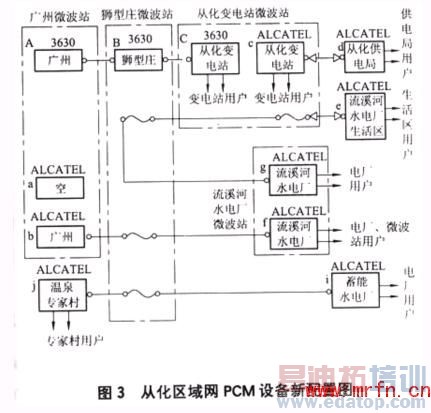

　　新配置后的通信图如图3。





4　新配置方案的可行性及其重要意义　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

新方案实施的前提是利用现有主网的通信设备资源，结合广蓄数字微波电路扩容改造提供充裕的2 Mb资源，只需购买、安装2套小型光端机和十多公里长的光缆，从经济角度来考虑是相当合算的。这样既可以充分利用现有的PCM设备资源，节省大量资金，也可以较大程度地提高从化地区数字微波通信网的运行质量，为流溪河水电厂、蓄能水电厂、从化变电站、从化供电局等用户提供可靠的通信通道。从电力通信业务发展的现状来看是切实可行的，更改后的数字微波电路配置可更好的开拓新业务和为电力生产调度服务。
