溶胶-凝胶法制备的LiLaxFe5-xO8纳米晶材料的微波吸收特性

录入:edatop.com    点击:

溶胶-凝胶法制备的LiLaxFe5xO8纳米晶
材料的微波吸收特性

云月厚,张  伟,李国栋

(内蒙古大学 物理系,内蒙古 呼和浩特  010021)

    摘  要:采用溶胶-凝胶法制备了掺稀土元素镧的锂铁氧体纳米晶粉末,就镧元素的含量对锂铁氧体吸波性能的影响进行了对比研究。实验表明,用聚乙二醇凝胶法制备的LiLaxFe5xO8纳米晶粉末,当x=0.03时,对微波吸收效果最佳。在涂层厚度1.2mm,测试频段为7.5~11.9GHz内,35dB带宽为2.5GHz,在10.6GHz处,吸收峰值达45dB。

关键词:溶胶-凝胶法;稀土代换;锂铁氧体;纳米晶材料;微波吸收特性

1  前言
    纳米晶材料是非常有发展前途的一类功能材料,由于其独特的表面效应,在材料科学研究领域得以迅速发展,受到许多研究者的关注[1,2]。近年来,在微波吸收材料研究方面,也有学者对纳米晶铁氧体粉末微波吸收特性进行了探讨[3,4],但利用添加微量稀土元素改善其吸波性能的研究还未见报道,我们利用溶胶-凝胶法制备了掺稀土镧的锂铁氧体LiLaxFe5xO8纳米晶粉末,并对其吸波性能进行研究,得到了一些有益的结果。
2  实验
2.1  样品制备


以分析纯的硝酸铁、碳酸锂、硝酸镧、硝酸(65%)、聚乙二醇(PEG)、浓氨水及柠檬酸为原料,按化学式LiLaxFe5xO8x=0,0.01,0.03,0.05)制备纳米晶铁氧体微粉。先将碳酸锂用硝酸溶解,并与其它硝酸盐共溶于二次蒸馏水中,然后加入适量聚乙二醇及柠檬酸溶液,用氨水调节溶液pH值呈弱酸性,电磁搅拌均匀,经低温老化、80℃蒸发及120℃干燥形成干胶,在空气中恒温380℃焙烧3h,随炉冷却,制得黑褐色铁氧体粉料。

称取上述粉料研磨,按粉料与石腊比为4∶1混合,加热,均匀涂在玻璃载片(规格10×20×1.3mm)的一面,平滑处理涂层厚度到1.2mm待测。
2.2  性能测试


实验中将样品竖直放入矩形波导中,用通过法测其吸收量A随微波频率f的变化关系:先调节测量系统达最佳匹配,使波导中传输的微波成行波状态。测量出空白玻璃载片竖直插入波导管中心处时的检波输出功率P0;然后将空白玻璃载片换成样品,测量出这时的检波输出功率P,则吸波材料对微波的吸收量


    对给定样品,改变微波源频率并调节系统匹配,即可测量出吸波材料吸收量随微波频率的变化关系(Af曲线)。用日本理学X射线衍射仪对研磨后的焙烧粉末进行结构分析,并估算其晶粒尺寸。
3  实验结果及分析

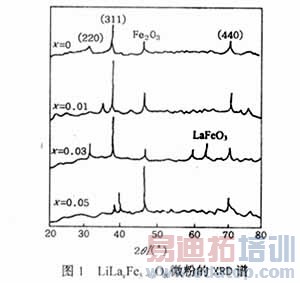

    样品的X射线粉末衍射谱如图1所示,未掺杂(x=0)的样品已具有良好的尖晶石结构相,与文献[4]结果一致。x=0.01和x=0.03的样品,尖晶石相的(311)峰增大,且x=0.03时,有LaFeO3相出现。当x=0.05时,尖晶石相的(311)峰减小,还出现了明显的Fe2O3相衍射峰。利用Scherrer公式[1]可计算出微粉晶粒尺寸D,对各样品的计算结果,其粒径D为70~80nm。

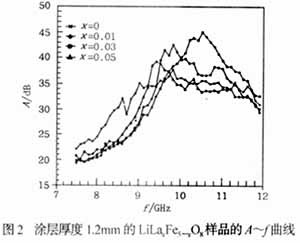

    在7.5~11.9GHz频率范围内,吸收量A随微波频率f的变化如图2所示。从图1中可知,LiFe5O8具有较好的吸波性能,吸收频带较宽,35dB带宽为1.5GHz,在涂层厚度1.2mm时,最大吸收量为38.4dB,但没有出现明显的吸收峰,在频率高于9.7GHz以上时,吸收量随频率增高而减小。x=0.01的样品,在9.0GHz以上频段吸波性能有所改善,且在9.8GHz处出现吸收峰,吸收量高达42.8dB,35dB带宽增至1.8GHz,而低频区吸波性能下降,吸收量小于LiFe5O8的。x=0.05的样品,在9.4GHz以上频段吸收量小于LiFe5O8x=0.01的样品的,吸收峰位置移到9.2GHz处,吸收量为38dB,仅当x=0.03的样品,在9.9GHz以上频段吸波性能明显提高,特别是对高频改善显著,且吸收峰位置移到10.6GHz处,最大吸收量为44.8dB,吸收频带明显增宽,35dB带宽达2.5GHz,具有较高的研究价值。

    目前对于超微粉末的吸波机理研究较少,由文献[5]知,当材料晶粒小于某一临界尺寸时,在晶粒边界上,畴壁被钉扎的机会增多了,而涡流损耗正比于畴壁运动速度的平方平均值,当掺入适量的稀土杂质后,畴壁运动受到杂质La元素的钉扎作用,其速度可能减小,但在微波电场中,当它挣脱钉扎的短时间内,其运动速度会大幅度增加,因此,畴壁被钉扎和挣脱钉扎的过程引起的损耗要比不受钉扎时的大。

由图1发现,稀土La的掺入量不同,对锂铁氧体结构有一定影响,当x=0.05时,除尖晶石结构相外,出现了不利于改善材料吸波特性的Fe2O3相,使材料吸波性能下降。而x=0.03时,出现了有利于改善锂铁氧体吸波特性的正交结构LaFeO3相,吸收量明显提高。另外,由于稀土La具有双重六角晶格结构,晶体对称性低,具有很高的磁晶各向异性,在锂铁氧体中形成间隙离子取代部分铁原子,从而形成固有电偶极子,引起介电损耗增大,所以适当掺入镧元素有利于改善锂铁氧体吸波特性。
4  结论
    (1)溶胶-凝胶法可制备出纳米级的超微粉料,且反应条件温和,焙烧温度低,时间短,合成方法简便,是制备超微粉末吸波材料的有效方法。

(2)掺入稀土元素镧能改善锂铁氧体的吸波特性,但稀土加入量并非越多越好,加入稀土的种类及数量应由材料体系及结构来决定,对镧锂铁氧体最佳配方为LiLa0.03Fe4.97O8

参考文献:

[1]  张立德, 牟秀美. 纳米材料和纳米结构[M]. 北京: 科学出版社, 2001.
[2]  李景新, 黄因慧, 沈以赴. 纳米材料加工技术[J]. 材料科学与工程, 2001, 19(3): 177-121.
[3]  方以坤, 汪忠柱, 方庞清. 纳米晶六角晶系M型铁氧体微波吸收特性研究[J]. 功能材料, 2001, 32(4): 370-371.
[4]  范薇, 李熙, 吕宝顺, 等. 锂铁氧体纳米晶材料的制备与微波吸收性能的研究[J]. 磁性材料及器件, 1998, 29(2): 38-42.
[5]  钟文定. 铁磁学(中册)[M]. 北京: 科学出版社, 1998.
