利用超短光脉冲产生宽频带微波脉冲

录入:edatop.com    点击:

利用超短光脉冲产生宽频带微波脉冲

鲍吉龙  姚 瑛
(河海大学常州分校计信学院 常州 213022)
许长存
(西安电子科技大学技术物理系 西安 710071)
摘 要 本文讨论了高效率Blumlein型微带光导开关的频率特性及影响其频率特性的参数,指出这种光导开关具有产生大于100GHz微波脉冲的能力。最后给出了实验结果和讨论。
关键词 宽带微波脉冲 光导开关 微带电路 超短光脉冲
Generation of Broad Band Microwave Pulses
by Ultrashort Optical Pulses
  Yao Ying
(The Computer & Message College
He Hai UniversityChang Zhou 213022)
Xu Changcun
(The Department of Technique Physics
Xidian UniversityXi"an 710071)


Bao Jilong



Abstract The frequency properties of high efficiency Blumlein microstrip photoconductive switch (PS) and the parameters that effect frequency characters of the output electrical pulse are discussed in theory.The results demonstrate that the PS can generate microwave pulses with>100GHz.The results of experiment and discussion are given.
Key words
 broad band microwave pulsesphotoconductive switchingmicrostrip circuitultrashort optical pulses

1 引言
  近年来,利用超短光脉冲触发光导开关同步产生和控制微波脉冲的技术引起了人们的极大兴趣[1,2]。这一技术的研究和发展,使得利用ps甚至fs光电子技术的新型微波器件成为可能。由于采用光控制,这一类微波器件有许多优点,例如:控制和被控制部分的完全独立;可避免外界的电磁干扰;具有极其快速的响应;以及重量轻、结构紧凑、便于单片集成等。因此,它将在微波产生和控制、微波辐射和接收、微波通信及冲激雷达等技术领域得到广泛应用。
  在这一技术的研究中,一般采用的光导开关基本上都是1975年Auston提出的结构[3]。这种结构开关的电压转换效率最多只能达到50%,且产生的电脉冲频谱不丰富,限制了光导开关在高功率、宽频带微波技术中的应用。
  我们引入Blumlein电路,研制了一种如图1所示的高效率微带型光导开关电路[4],理论上它可以实现100%的电压转换效率,产生大于100GHz的微波脉冲,我们在实验中已经得到了大于90%的电压转换效率,大于3GHz的微波脉冲和大于20GHz的脉冲谱宽。本文仅对该Blumlein型微带光导开关电路的频率特性、产生微波脉冲的能力及影响电路频率特性和产生微波脉冲能力的因素进行理论分析,最后给出实验结果和讨论。

2 理论分析
  图1所示的光导开关电路采用陶瓷介质,其上涂制特性阻抗为50Ω的微带线Ⅰ和Ⅱ,它们与阻抗为2 Z0的负载匹配串联。

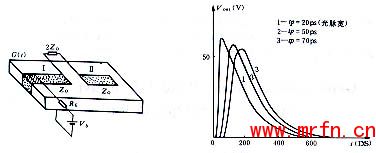

图1 Blumlein型高效率微带光导开关结构   图2 光脉冲宽度对输出电脉冲的影响[5]

  为了分析方便,我们用相并联的时变电导G(t)和电容Cg来等效光导开关,其中G(t)可表示为:
G(t)=G0+g(t)         (1)

这里G0是光导开关的暗电导,g(t)是光生电导,一般情况下,g(t)》G0。g(t)的峰值由下式决
[2]
g0=(euE(1-r))/(L2hv)     (2)

式中L是光照缝隙长度,E为激励光能量,r为光导晶体对激光的反射率,v是λ射激光频率,u是光导材料载流子的迁移率。
  根据半导体光电子理论,光导开关响应速度的极限取决于光生载流子的驰豫时间(约为fs量级),因此,光导开关具有fs量级的响应能力,可以同步产生电脉冲,即电脉冲的频率完全取决于光脉冲的频率,如图2所示。若假设光脉冲宽度为2倍上升时间,则光导开关具有产生100GHz~105GHz微波脉冲的能力。但是,由于实际电路中存在光照缝隙,Cg、G(t)、Z0组合成了一个充电电路,使得光导开关的响应速度大大降低,所以实际光导开关产生微波脉冲的频率受限于电路参数Cg、G(t)和Z0。为了说明这种影响,我们考虑G(t)为理想的阶梯函数的情况,此时,光导开关的输出电压可表示为[4]
Vout(t)=(VbZ0G)/(1+Z0G){1-exp[-((1+Z0G)/(Z0Cg))t]}   (3)

分析该式可知,光导开关有两个极端的工作状态,即Z0G《1和Z0G》1,分别对应于低激光功率激励和高激光功率激励。
  在Z0G
