汉福数字微波ＳＤＨ指针调整频繁的原因

周蓉

1　汉福数字微波ＳＤＨ干线ＡＵ4 针调整的现象
　　在日常维护测试中，我们通过网管发现汉福数字微波ＳＤＨ干线ＴＮ－4Ｘ复用设备的ＡＵ4指针调整频调整解码位置繁，用仪表测试24ｈ，ＡＵ4指针调整次数均在10⁵～10⁶次以上，远大于维护规程所要求的≤5400次／日。为了查明指针调整频繁的原因，我们分别用仪表和网管的ＡＵ-ＰＪＥ性能监测功能在福州站对该干线所有ＴＮ－4Ｘ的155Ｍｂ／ｓ支路口进行了指针调整的测试。

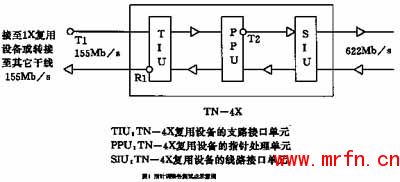

　　首先在测试点Ｔ1，Ｒ1分别用ＨＯＰ37717Ｂ仪表进行测试，测试结果为：Ｔ1点没有指针调整，而Ｒ1点的指针调整频繁；然后又用网管对Ｔ2点的ＡＵ-ＰＪＥ性能进行监测，测试结果为：Ｔ2点的指针调整频繁。上述测试结果表明，155Ｍｂ／ｓ信号经ＴＩＵ支路单元进入ＰＰＵ指针处理单元后便产生频繁的指针调整，而且我们判断在Ｒ1点测得的指针调整正是来自于对端ＴＮ－4Ｘ的Ｔ2点。这样，问题便可归结为：为什么Ｔ2点会产生如此频繁的指针调整?

 　　分析网管测试所得指针调整曲线，发现各155Ｍｂ／ｓ支路信号在Ｔ2点的指针调整可分为3种情形：

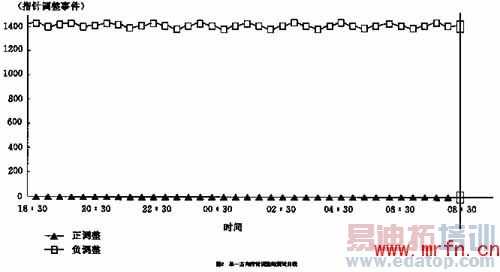

　　第一种情形为单一方向指针调整，这种指针调整曲线的特点是单一方向的负调整（或正调整），见图2；
　　第二种情形为正／负指针调整加单向指针调整，这种指针调整曲线的特点是既有正调整又有负调整，且正／负调整事件大多重合在一起，只在少数几点有较大的正调整（如图3中的Ａ点）或负调整（如图3中的Ｂ点）；
　　第三种情形为正／负指针调整，这种指针调整曲线的特点是既有正调整又有负调整，且正／负调整事件全部重合在一起，见图4。
2　单一方向指针调整的分析
　　图2指针调整测试曲线的特点是指针调整为单一方向的负调整（或正调整），此类指针调整一般是由频率偏差引起的。那么是否低阶复用设备ＴＮ－1Ｘ与线路复用设备ＴＮ－4Ｘ间存在频率偏差呢？于是我们首先检查系统网元的同步设置，发现凡具有此类指针调整的ＴＮ－1Ｘ均工作在内部时钟，即时钟处于自由振荡模式（而正常的工作状态应为ＴＮ－1Ｘ跟踪ＴＮ－4Ｘ，即ＴＮ－1Ｘ从来自ＴＮ－4Ｘ的155Ｍｂ／ｓ信号中提取同步时钟）。为了进一步证实ＴＮ－1Ｘ与ＴＮ－4Ｘ间确实存在频差，我们还用ＨＰ37717Ｂ仪表做了频率测试。
　　测试结果证实此类情形的指针调整确实是由频率偏差引起的。
　　在网管上将ＴＮ－1Ｘ的同步设置改为跟踪ＴＮ－4Ｘ，接着，我们用仪表重复频率的测试，测得的结果为：ＴＮ－1Ｘ和ＴＮ－4Ｘ的155Ｍｂ／ｓ频率均为155520007Ｈｚ，这说明ＴＮ－1Ｘ与ＴＮ－4Ｘ已完全处于同步状态。
　　在确认ＴＮ－1Ｘ与ＴＮ－4Ｘ同步后，我们再用网管对其进行ＡＵ-ＰＪＥ的性能监测，发现已经没有单一方向的指针调整，但指针调整现象并没有消除，而是由原来的第一种情形转为第二种或第三种情形。也就是说，即使数字微波系统各网元的定时同步设置都正确无误，ＴＮ－1Ｘ和ＴＮ－4Ｘ间也无频率偏差，但是指针调整频繁的现象仍然普遍存在于ＴＮ－4Ｘ，且都具有共同的特点：正／负调整并存，在指针调整曲线上正／负调整事件基本重合。

3　正／负调整＋单向指针调整的分析
　　一般情况下产生指针调整的主要原因有两种：一是频率偏差；二是相位偏差（类似于正弦漂移）。频率偏差引起的指针调整其特点为单一方向的正调整或单一方向的负调整；漂移引起的指针调整其特点为既有正调整，又有负调整，图3中Ａ点的正调整、Ｂ点的负调整可能就是漂移引起的。漂移引起的指针调整与漂移幅度的大小和指针弹性缓存器的门限范围有关，这两个因素决定了在漂移变化的一个周期内发生几次指针调整。现在需要分析图3所示曲线中漂移引起的Ａ点正调整、Ｂ点负调整，主要是哪一个因素在起作用。

　　漂移一般是由温度变化而引起的，漂移幅度较小，如果指针弹性缓存器的门限范围够大，一般不会产生指针调整，对于ＡＵ－4指针调整的步阶和指针缓存器的门限范围，ＩＴＵ-Ｔ建议指针调整步阶＝3字节，指针缓存器的门限范围≥12字节（96ｂｉｔ）。在一个漂移周期内ＡＵ－4指针调整次数的估算公式为：
　　指针调整次数
