微波暗室用铁氧体吸波元件的研究

邓廷成，任 斌，何秀英

（四川绵阳新欣电子有限公司，四川绵阳  621000）

    摘  要：通过理论分析，给出了铁氧体吸波体的吸波性能与其磁损耗角正切之间的数学表达式，并对用于微波暗室的吸波体的典型铁氧体材料进行了性能分析，在此基础上，总结出了几点对开发铁氧体吸波体具有指导意义的设计准则，最后介绍了本公司研制、生产的XFT-100型铁氧体吸波体系列产品。
    关键词：EMC；微波暗室；铁氧体吸波体

1  引言
    微波暗室主要用于替代开阔场地（OATS）以进行电磁干扰（EMI）性能的测试。一些辐射干扰敏感度的测试也可以在微波暗室中进行。铁氧体吸波体是保证EMC屏蔽暗室符合FCC及IEC标准低频性能要求的关键元件之一，将其直接贴在屏蔽暗室的金属壁上，可最大限度地吸收电磁波的低频部分，工作带宽达30～1000MHz。微波暗室一般分为标准10米法、标准5米法、标准3米法及一些非标准尺寸（如小3米法）等。由于微波暗室在屏蔽室内模拟开阔场地的测试环境，因此必须对屏蔽室墙壁上的反射进行有效抑制。FCC和欧盟标准要求EMC测试的频率下限为30MHz，因此EMC微波暗室必须在这一频率范围内提供可接受的测试精度。国际电工委员会（IEC）定义了测试电子设备辐射敏感度的均匀场要求的频率范围最低到26MHz，高到几GHz。通常EMC微波暗室要在低频端（即30MHz到150MHz）满足辐射干扰测试的场地要求是颇具挑战性的问题，其中最关键的问题在于射频吸收体在低频范围的性能。
    用于EMC屏蔽暗室的射频吸波体可以分成三大类：电（绝缘）吸波体、磁性吸波体（铁氧体贴砖）、以及复合吸波体（铁氧体贴砖和泡沫塑料吸波体的复合体）。磁性吸波体主要是通过与电磁波的磁场相互作用来吸收其能量。由于在金属表面的磁场最强，因此可以充分发挥金属屏蔽室墙壁的优势。通过将磁性吸波体安装在屏蔽墙上，可加强其吸波性能，使其发挥最佳功效。商业上有三种不同的磁性吸波体：即薄片式、方格式铁氧体吸波体以及橡胶基硅吸波片。薄片式、方格式铁氧体贴砖的主要成分是NiZn铁氧体材料，通过陶瓷工艺以获得高的磁导率和高的磁损耗角正切来保证其优良的吸波性能。通过正确设计，厚度仅几毫米的磁性吸波体在30MHz的低频端都具有很好的对法向入射波的吸收能力。

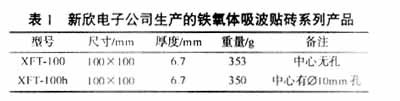

    本公司运用优化设计方法，研制成功了XFT-100型铁氧体吸波元件系列，其中，目前国内外EMC屏蔽暗室广泛使用的两种规格的铁氧体吸波体已投入了批量生产。由于采用了一系列先进生产工艺技术，该系列产品经国内有关方面和日本厂商的初步测试，认为其各项性能指标已达到了国外同类产品水平。
2  理论分析

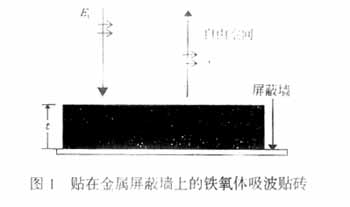

    图1是贴在金属屏蔽墙上的铁氧体吸波体的典型情况。其反射系数可表示为：

其中：г为反射系数，η₀为自由空间波阻抗，η_t为贴在金属表面上铁氧体吸波体的波阻抗，可表示为：

其中：μ_r为复磁导率，ε_r为复介电常数，t为铁氧体吸波体的厚度，λ₀为自由空间波长。
    在低频部分，由于铁氧体吸波体的厚度比电磁波的波长要小得多，因此：

从该式可以看出，在低频范围内复介电常数对铁氧体吸波体波阻抗的影响可忽略不计。将该式代入（1）式，并且则反射系数可以进一步表示为：

    同时，由于在30MHz的低频段附近，→1，因此反射率可以最终简化为：

该式给出了铁氧体吸波体对垂直入射电磁波的反射性能与其固有的磁损耗角正切的简单关系，表明了提高铁氧体磁损耗角正切可以提高其吸波性能，这对铁氧体吸波体的设计具有直接指导作用。

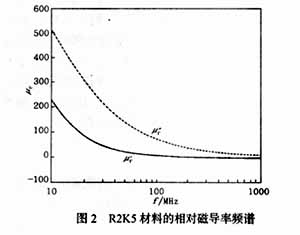

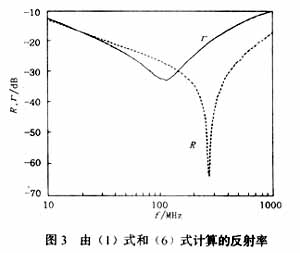

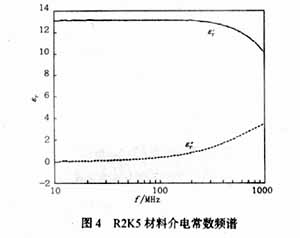

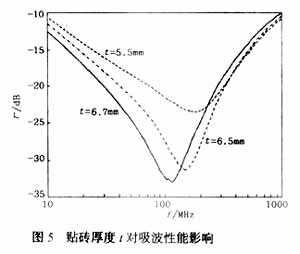

3  性能分析
