混合参数高灵敏度微波GaAs FET压控振荡器的

录入:edatop.com    点击:



叶海荣

混合参数高灵敏度微波GaAs FET压控振荡器的研制

  【摘要】 介绍了C波段低端的GaAs FET压控振荡器(VCO)。这种振荡器采用混合参数设计技术,选用新型场效应晶体管(FET)反沟道电路接法。分析了电路工作原理及影响电压调制带宽的诸因素,提出并解决了一些技术难题,给出了测试结果。结果表明这种VCO具有较大的优越性。
  【关键词】 压控振荡器,场效应晶体管,变容二极管



The Development of Hybrid Parameter Microwave GaAs FET
Voltage Controlled Oscillator with High Sensitivity



  Abstract】  This paper introduces a kind of GaAs FET voltage controlled oscillator (VCO) whose operating frequency is in low C-band. A technique of hybrid parameter and a new-type of inverse channel circuit connection are used in our design. The paper also analyzed the circuit operating principle and influence factors for voltage modulation bandwidth. Some methods for resolving technical difficult problems are presented. The measuring result is given at the end of the paper. It is shown that this kind of VCO has obvious advantages.
  Key words】 VCO, FET, varactor diode

1 概述
  本振荡器是为调频引信的高频振荡源而设计的,也可用于电子对抗、频率捷变雷达或其它自动化测控系统中。要求的技术指标是:1)压控灵敏度≥100MHz/V;2)电调频率范围为3.95~4.35GHz;3)工作频段内振荡直接输出的微波功率p>100mW;4)振荡器电路尺寸尽量小。
  微波GaAs FET振荡器的调频噪声较低,频率稳定度较高,振荡功率大,效率高,适用于调频与锁相。但是,对于小尺寸(4GHz左右)微波压控振荡器而言,要实现高灵敏度、宽频带有一定难度。我们研制成功的这种压控振荡器性能样品,其调频带宽与输出功率都较令人满意。
  本振荡器采用国产的WC72型中功率砷化镓场效应振荡管和砷化镓常γ变容管WB61(超突变结),它由集总参数L、C元件和分布参数微带线组成混合参数电路,并采用反沟道共漏电路接法。这是本振荡器的两大特色。它使振荡器结构紧凑,体积小,重量轻,稍作改进后振荡器体积和重量还可进一步缩减。经多次测试表明,本振荡器频带宽,振荡频率稳定,单管输出功率大且工作可靠,调频线性较好。

Ye Hairong
(Nanjing University of Science and Technology
 Nanjing 210094)
2 电路工作原理及电调带宽的分析
2.1 工作原理
  本振荡器采用分布参数与集总参数混合设计。首先将FET看作一个双端口S参数网络,并把输入和输出端口的负载平面分为两个区域,即振荡区和稳定区。然后把这两区域同双端口网络S矩阵联系起来(图1),并由此找出它们之间的关系。


图1 原理框图

  若在端口1接入反射系数为Γ1的负载Zs,就会在端口2产生一反射系数S′22。这一原理对端口2也适用,即有Γ2,亦有S′11。不难理解,它们的振荡条件为:


设这两式同时表示双端口振荡的边界条件,则网络S矩阵同建立振荡条件之间的关系为


反之也成立,证明如下:根据双端口网络S参数间的关系式可知,


即有


式中|S|为S矩阵的行列式。同理


  同理可证:当S′22Γ2=1时,则有S′11Γ1=1。
  上面的理论告诉我们,对于每一个Γ2值,就对应某一个S′11。如果在Γ2值上导致振荡,就必然存在一个Γ1值使得S′11Γ1=1。而且,这个Γ1值也对应着一个S′22值,使S′22=1。因此,人们只要在端口1选择一组合适的Γ1负载,使之在所需频带内都满足S′11Γ1≥1,在端口2设计一个合适的匹配网络,使振荡功率匹配输出。同时,在FET管和变容管上加自绕电感,即形成偏置电路,就可完成VCO的设计。
2.2 电路结构的确定

图2为电原理图,振荡器偏置电压为-9V,采用新型的反沟道共漏电路接法。这种接法的优点是输出功率大,频带宽,不产生多模振荡,散热好,单电源供电等。电调电压不超过+4V。按规定变换不同的调谐电压,VCO就在不同的点上振荡,且调频线性度好,性能稳定。
振荡器的振荡条件:


振荡频率:


其中L0、C0分别为振荡回路中的总等效电感与电容,其中包含集中参数和分布参数的元件。


图2 电原理图

2.3 电调带宽的分析电调带宽是VCO的主要技术指标之一,影响电调带宽的主要因素是:1)变容二极管的性能,包括变容比、变容管输入形式、变容管上的振荡电压等;2)微波晶体管GaAs FET的性能,包括它的频带振荡区域、最高振荡频率和等效输出电容等几个方面对带宽的制约;3)振荡电路中微带传输线的影响。前两种问题可通过优选变容管和微波晶体管来解决,后者可通过电路调试并改进微带传输线电路的设计来优化。



3 着重解决的技术问题

设计大频偏的VCO,至今还没有一种较精确而简便的方法。过去曾采用以负阻入手的等效电路法。这种方法对耿氏管(Gunn)或雪崩二极管(IMPATT)的VCO还可适用,而对比二极管复杂得多的三极管VCO就有困难了,且频率越高,困难越大,这是因为此时的器件和电路元件都表现为分布参数,场效应晶体管的特性很难精确地表征,也就无法精确地等效。但若采用分布参数和集总参数混合技术进行设计,设计就变得精确而简便了。在这种思想指导下,本振荡器在研制中着重解决以下两方面技术问题。
3.1 频带与频宽问题

为了做到宽频带电调,且使压控灵敏度K值大,我们采用了如下措施:
  ①腔体自激频率要选得高些,使它离开工作频带范围远点,以便消除频带内的不连续现象,为此选用较小腔体尺寸为宜。本振荡器的腔体尺寸为50×45×15(mm3),稍作调整,腔体体积还可减小1~3m3以上。
  ②采用部分集总参数L、C元件,使元件与工作波长无关,保证宽带工作,且电路尺寸也减小了。
  ③GaAs FET管子采用反沟道共漏电路接法,输出功率大,效率高,散热性好。
  ④引用了L、C串并联频率补偿,以拓宽频带。
3.2 振荡功率的宽频带匹配问题

在样品中,已做到在较宽频带内直接输出大于100mW的微波振荡功率,这在国产GaAs FET管中是不多见的,样品频带内的功率不平坦度为1.5倍,改进一下匹配电路,平坦度可提高到1.1~1.2左右。
3.3 压控灵敏度问题

为了使频偏宽,即压控灵敏度K高,本振荡器已做到K=107MHz/V,这是一般分布参数振荡电路在此频段不易达到的。这得益于采用集总参数与分布参数相结合的电路设计技术。集总参数元件的参数动态变化快,便于做到工作频带宽和电路尺寸小。已经做出了工作在4GHz左右的集总参数电感,并应用到了电路上。

4 研制结果

所研制出的VCO样品尺寸小,工作频率及输出功率稳定,频带内无寄生振荡的干扰。
4.1 测试框图

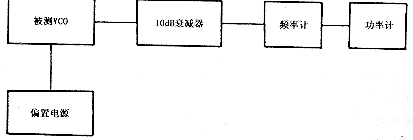

所研制VCO的测试框图见图3。


图3 测试框图

4.2 达到的主要技术参数

频率范围      3.95~4.352GHz
  输出功率

      100~157mW
  功率平坦度      1.96dB(3.96~4.208GHz,为0.083dB)
  调谐电压      0~+3.75V(不超过4V)
  电源电压      -9±0.3V
  工作温度
-10℃~+50℃
4.3 测试数据及其曲线

所研制VCO的测试数据见表1,其曲线图分别见图4和图5。


图4 Pout~f曲线


图5 f~Vd曲线

表1 电源电压-9V

Vd(V) f(GHz) Pout(mW)
0 3.75 157
1.65 4.08 151
2.51 4.19 148
2.75 4.208 143
3.00 4.242 130
3.25 4.29 110
3.50 4.32 105
3.75 4.352 100
5 结束语

综上所述,我们研制的GaAs FET压控振荡器,采用了国内外并不多见的混合参数设计技术,选用了新型反沟道共漏接法,其单管输出功率大,频偏宽,压控灵敏度高,电路尺寸小,造价也低。它的优越性十分明显,应用前景广阔,是值得推广的一种微波振荡电路设计方法。
  (在本课题研制和本文撰写过程中,曾得到一些同行专家、青年教师的热情支持;方大纲、李兴国两位教授在本课题的立项和经费方面给予较大的帮助,在此一并表示真诚的感谢。)



参 考 文 献

  1 S

本课题为国家预研基金资助项目。
作者单位:
南京理工大学 南京 210094
.雷蒙德.潘杰利(李章华等译校).微波场效应晶体管的理论、设计和应用.电子工业出版社,1987.7
  2 谢怀彦.微波场效应晶体管器件.人民邮电出版社,1984
  3 陈为怀,李玉梅.微波振荡源.人民邮电出版社,1983
  4 王蕴仪,苗敬峰.微波器件与电路.江苏科技出版社,1985

  (本文作者的照片和简历参见今年本刊第3期。)

本文1999年2月4日收到,5月21日收到修改稿。
