微波激励CO2激光器调谐调配的研究

录入:edatop.com    点击:

微波激励CO2激光器调谐调配的研究

眭聿文

摘要 由单螺调配器和双螺调配器组成的复合调配机构的设计原理的这种机构,能避免二者单独使用的不利因素,而采用在单螺调配器和双螺调配器之间夹膜孔的复合调配机构能使调谐调配互相兼容;并对同轴线传输的电场耦合方式进行了讨论,对波导——同轴线转换器的探针伸入深度和TE102模式下激励腔的设计进行了计算;最后给出了在不同气压下的放电试验结果。
关键词 微波激励;CO2激光器;调谐调配
中图法分类 TN248.2

An Investigation of the Tuning and Matching Structure of a Microwave Excitation CO2 Laser

Sui Yuwen
(Xiang Tan Polytechnic University)

Abstract The excitation structure of a gas laser should only have a good matching among the microwave power source,transmission line and plasma load so that most power can be obtained from the source.In the meantime,efficiency can be raised and the discharging can be made stable.Using the coupling structure of the tuning and matching electric field parted by the diaphragm with hole in the middle,we can meet this demand.
Key words Microwave excitation,CO2 Laser, tuning and matching

引言
  气体激光器的微波激励,就是在波导腔中建立强电场,以便使激光混合气体达到电离击穿,这时等离子体消耗电磁场能量。气体击穿及维持自持辉光放电的场强与场频率(ω)、气体本身的特征参数、放电区的特征扩散长度(Λ)及气压(P)有关。在低压下(<10Torr),气体击穿场的阈值(Et)满足关系:Et∝ω/PΛ,在高压下(>10Torr)满足关系:Et∝P.
  为了有效地激励CO2激光器,提高能量的耦合效率,必须有良好的调谐调配机构,以达到阻抗匹配的目的,包括微波源的匹配和负载阻抗的匹配,前者通过微波源来实现,后者是在本文讨论的主要问题。
  通常波导(谐振腔)的耦合理论给出了激励特定电磁场模式所需的耦合结构及耦合机构的传输特性,而在微波激励CO2激光器情况下,则更关心耦合结构对腔内场分布的影响,即耦合结构的近场分布及微波能量的最佳耦合。耦合近区由于高阶模的存在,使得很难由理论计算来准确确定它的场分布及能量的沉积率,而通过实验来提供合理的耦合结构具有实际意义。

1 波导型螺钉调配器的原理和设计
  对于波导等微波传输线,在无耗情况下,微波传输线上任一参考面处的输入阻抗与负载阻抗之间有如下变换关系[1]:


式中 g0602.gif (160 bytes)——归一化输入阻抗;
   z——观察点离终端(负载)的距离;
   β=2π/λg.

  如果反射系数Г(z)=0,则Zin=1,即有Zc=Z0和Zin=Zc,这时传输线所传输的功率全被负载吸收而无反射。但在实际中,往往Z0≠ZC,这必须在它们之间加调配器,通过调节调配器螺钉的位置和深度,可在各种不同负载下使Z0=ZC.
  采用波导—同轴转换的探针耦合结构(见图1),同轴传输线的负载阻抗经计算为g0604.gif (516 bytes)g0605.gif (580 bytes),根据圆图,可找出归一化导纳为:g0606.gif (442 bytes),对应于圆图的A点(见图2),接入单螺匹配器后,必须使单螺钉左侧的归一化输入导纳为:g0607.gif (368 bytes),即在等电导圆上的圆图中心。从A点沿着等驻波圆向电源方向转到G=1圆交于C点或B点。因为螺钉一般呈容性电纳,故取B点,B点即是螺钉所在的位置。由A点向电源方向转到B点的电长度:d/λg=(0.5-0.29)+0.16=0.37,即d=(3/8)λg为螺钉离负载的距离。在B点的归一化输入导纳g0608.gif (426 bytes),调节螺钉的深度使其电纳为j0.8,这时B点沿G=1圆转到中心0点,就达到匹配。

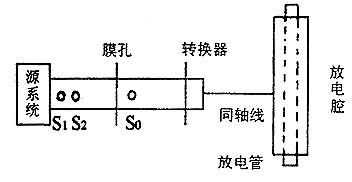

图1 TE102模复合腔放电实验装置




  对于螺距为λg/g的双螺匹配器,可以调节靠近负载处的第一螺钉插入深度,以改变其并联等效电纳,使另一螺钉处的归一化输入导纳为g0609.gif (352 bytes),再调第二螺钉的深度,使其等效电纳为g0610.gif (172 bytes),从而达到匹配。
  双螺比单螺使用方便,但双螺存在匹配盲区,采用单螺与双螺组成三螺结构,既能克服盲区,又能对所有负载匹配。
  单螺调配器起调谐作用,图3是用网络分析仪测得的调谐范围。图3(a)是调节螺钉S0前(S0未伸入腔内)的波形,Mark1不在2450MHz,图3(b)是调谐后的波形,Mark2在2450MHz,因此能实现所需频率下的调谐。螺钉S0的调谐范围是2585-2290=295MHz(见图4),当放电使调谐频率上移(几十兆)时,可向下调回到2450MHz的原频率,从而在不同气压下能实现可靠调谐。
  双螺调配器起调能量耦合作用,但它也牵引着谐振频率,使单螺调谐的范围变小,为此,在单、双螺调配器之间夹膜孔。通过选用φ10,φ30,φ40,φ50四种孔径的膜片作测试,结果是φ40mm的膜片能在f0=2.45GHz谐振,而φ30mm谐振峰不在2.45GHz,φ10和φ50无谐振峰(见图5)。
  在单螺调配器与双螺调配波导之间夹膜片φ40mm,使调谐振与调匹配互相独立,互不制约,并使激励腔在工作频率谐振,且有最佳能量耦合。

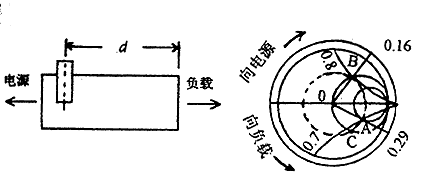

图2 单螺调配原理

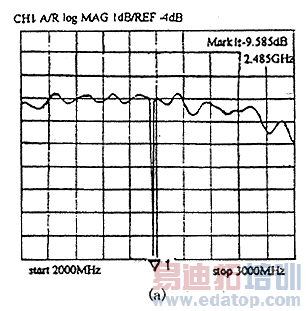

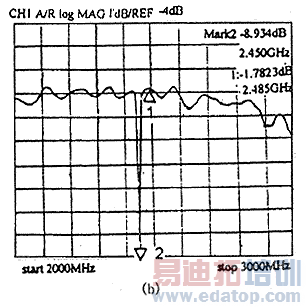

图3 调配前(a)与调配后(b)的谐振频率

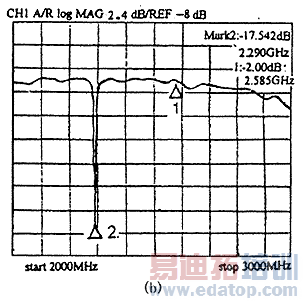

图4 螺钉S0的调谐范围




2 电场耦合对激励腔模场的畸变
  采用波导-同轴线转换器将微波能量输出,必须使波导与同轴线匹配传输,波导阻抗应等于同轴线特性阻抗[2]:


式中 Z10,β10——分别是传输H10模的波阻抗与相常数;
   l——探针距转换器封闭端的长,l=35mm;
   a,b——波导尺寸;
   h——探针伸入转换器内的长度(可由上式计算得h=30mm).

同轴线负载端由同轴线内导体从激励腔宽边中央垂直插入,根据工作源频率与放电管长度,以及产生TE102模的条件[3]:


可确定矩形激励腔的尺寸为69×43×260mm,测出腔内电场纵向分布,与正弦波(0≤θ≤2π)相比较(见图6),可见,在馈入位置,电场分布有畸变。因此,腔内场分布主要由腔内模式决定,也受耦合方式的影响。通过模式与耦合方式的合理搭配,能起到改善场的均匀性的效果。

图5 膜孔对谐振频率的影响




3 放电实验结果
  放电实验装如置图1所示,激励腔内平行放置直径为18mm的放电管,腔上面开有一排小孔观察辉光放电,先调单螺调谐螺钉使起辉,后调双螺调配器,使能量增大。通过示波器可以观察如下反射波形:

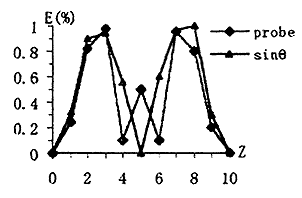

图6 探针耦合对TE102模的影响


  谐振时,反射减小,波形随之发生变化,直到瞬间击穿,随着调耦合,等离子体进一步吸收微波能量,反射更减小,注入功率密度增大。由于膜孔的分隔,双螺调配器的调配不再牵引谐振频率,因此避免了单螺调配器单独使用时调谐调配相制约的矛盾。由于螺钉伸入腔内的长度小于(1/4)λg,可在大功率下调配而不产生螺钉与波导间的打火(复合腔的放电结果见表1)。

表1 复合腔的放电结果

气体 气压(torr) 起辉阈值(P/I) 横向均匀性 反射波
静态 流动
CO2∶H2∶He
=1∶1∶8
0 600W/60mA




15 700W/160mA




30 800W/200mA




45 1000W/220mA




55 1200W/240mA


不稳定



纵向均匀性


4 结论
  由于综合考虑了微波源、传输线、等离子体之间的匹配要求,在调谐调配过程中,能实现起辉可靠,在不同气压下连续可调,放电稳定。但在较高气压的快速流动下,出现空洞,不稳定。因此对高气压的大功率激光器来说,必须有相应的大功率微波源来提高场强,并辅助以预电离,以维持E/P的最佳值,并通过加喷嘴产生紊流来改善经向的不均匀[4]

作者简介:眭聿文 男 40岁 硕士 讲师 湘潭 411201
作者单位:眭聿文 湘潭工学院 数理系

参考文献
1 郑柏群等.微波与天线实验技术.北京:国防科技大学,1985
2 张旭光.探针式同轴线—矩形波导转换器输入阻抗的计算.电子学报,1987,15(5):22-26
3 姚德淼等.微波技术基础.北京:电子工业出版社,1989
4 Muller S and Uhlenbusch J.Influence of turbulence and convection on the output of a high-power CO2 laser with a fast axial fiow.J.Phys D:Appl.phys,1987,20:697-708

收稿日期:1999-08-20
修改日期:1999-10-31
