等离子体处理技术在微波印制板生产中的应用
录入：edatop.com 点击：
1引言
在现代雷达中，聚四氟乙烯材料的使用范围和使用数量越来越大。聚四氟乙烯具有宽频率范围内优异的介电性能，以及良好的耐温、耐磨和耐化学品性能，因而被广泛应用于高频元件和密封件等，如微波印制板基材、包氟密封圈等。但也由于聚四氟乙烯表面能低，化学性质非常稳定的特殊性，给零件生产过程中如金属化、表面涂覆、粘接等加工操作带来了很大困难，首先必须对其进行表面处理，否则很难进行加工或加工后可靠性差的特点。
长期以来，人们研究出了针对聚四氟乙烯的多种湿法表面处理方法，其中公认最有效的是钠萘溶液处理法。在以往的生产中也多是采用自配钠萘溶液处理的方法来进行聚四氟乙烯类零件的孔金属化、粘接前表面活化处理。但钠萘处理法也有很大的局限性，表现在：
①钠萘溶液的配制过程繁琐，对操作者的要求较高；
②配制及使用中的安全性较差，环境污染重，废液难以处理；
③溶液寿命短，施工灵活性差，必须集中配制和处理；
④应用场合有局限，不适用于聚四氟乙烯微波板的三防涂覆前处理。
基于以上原因，开展了应用等离子体处理法替代钠萘处理法进行聚四氟乙烯表面活化处理的研究工作。
2等离子体处理的基本原理
有关等离子体的概念最早于1926年由Irving Langmuir首次使用，用以描述一个放电区域的内部。等离子体是离子化的气体，它是含有离子、电子和自由基的充电气体。等离子体包括高温等离子体和低温等离子体，在表面处理中使用的一般都是低温等离子体。
等离子体处理设备由以下几部分组成，真空腔、电极板、射频发生器、真空系统、气流控制系统和控制部分。在真空状态下，启动射频发生器即导致电极间放电，使气体分子转化为电子、离子、自由基和重新结合的分子。
高分子材料在进行等离子体处理时，其表面活化过程实际可包涵两部分的内容，一方面是经电场加速的气体粒子高速撞击材料表面，产生等离子体刻蚀作用，使高分子材料的表面结晶形态产生了变化，这是物理作用方面；另一方面充电气体与材料表面撞击导致发生化学反应，在材料表面产生自由基，引入极性基团、不饱和键和交联层，改变了材料表层的分子结构，这是化学作用方面。两方面的作用都可以使高分子材料表面活化，增加润湿性，从而改进了高分子材料的粘接性、染色性和可印性等。但根据试验分析，化学作用对材料表面状态的改善效果要高于物理作用，对于这一点下面还将做叙述。
等离子体处理的特点是处理集中于材料的浅表层，因而不改变被处理材料的本体性质。相比之下，钠萘处理对材料表层的影响要大的多。
3工艺过程
聚四氟乙烯微波板通孔及表面等离子体处理的工艺流程如图1所示。
对等离子体处理效果的检验可以采用目视检验和表面接触角检验这两种方式。
4 聚四氟乙烯微波印制板等离子体处理中的关键技术
影响聚四氟乙烯微波印制板等离子体处理效果的因素，或者说聚四氟乙烯微波印制板等离子体处理中的关键技术主要包括三个方面的内容，即处理气体的组成、处理的工艺参数以及处理后的存放条件，以下分别进行叙述。
4.1聚四氟乙烯等离子体处理气体组成的研究

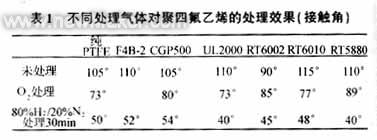

依据国外的研究，对聚四氟乙烯基材进行表面处理的最有效的气体组成为100％的NH3或80％H2/20％N2。研究中采用三种处理气体进行试验，即H2、N2和O2，其中H2和N2的比例选用的是80％∶20％。试验应用了不同牌号的聚四氟乙烯基覆铜板材料和纯聚四氟乙烯，对处理气体的影响进行了比较，结果见表1。
4.2等离子体处理工艺参数的研究
在处理气体确定的前提下，对不同操作参数情况下的处理效果进行了试验对比。等离子体处理的操作参数主要有三个，电压、电流和处理时间。通过试验发现影响处理效果的操作参数主要为电流和时间，而另一参数电压因为是随电流的调整而变化，因此不单独作为可调整参数进行试验。试验结果见表2。
混合气体组成：80％H2/20％N2；
处理参数：I=4 A；t=30 min。
该处理工艺条件同时适用于聚四氟乙烯微波印制板孔金属化前处理和聚四氟乙烯微波印制板表面涂覆前处理。
4.3经等离子体处理后的聚四氟乙烯板存放条件及寿命研究
经等离子体处理后的聚四氟乙烯材料在下道工序中表现出来的表面状态的好坏，不仅与处理过程有关，还与存放条件和工序之间的时间衔接有关，为此也进行了这方面的研究，主要是对湿度、紫外线以及存放时间对处理效果的影响进行了试验对比。
制作了经等离子体处理的纯PTFE板试样，在避光高湿环境下保存，每天进行接触角测试，结果见表3。根据测试结果，高湿对等离子体处理的影响很大，接触角的衰减极快，其后就进入了缓慢衰减的阶段。其影响的原理目前尚不能合理解释。
应用等离子体处理法进行聚四氟乙烯微波印制板的孔化前处理和三防涂覆前处理的工作已经开展了近一年时间，处理了大批的印制板，解决了产品科研生产中的一个实际问题。通过等离子体处理的聚四氟乙烯微波印制板金属化孔的孔壁质量和拉出强度均符合相关标准的要求，聚四氟乙烯微波印制板三防涂覆后附着力测试小于2级，膜层均匀连续。
以前在产品设计中碰到聚四氟乙烯微波印制板需要金属化导通的问题时，一般都采取回避或"绕道走"的方式。即使在采用了钠萘溶液处理法后，由于其诸多的局限性，在实际产品设计中对聚四氟乙烯微波印制板的孔金属化问题仍采取能回避则回避的原则，从而限制了设计方式的改进和产品性能的提高。对于聚四氟乙烯微波印制板三防涂覆存在的膜层不连续问题更是无可奈何。随着等离子体处理法的投入使用，目前已经明显体现出了设计品种和数量的不断增大，这也从另一个方面说明其应用前景的广阔。
6结束语
通过研究和实际应用，表明等离子体处理技术在聚四氟乙烯微波印制板的孔金属化前处理和三防涂覆前处理方面有着独到的优越性，具有施工灵活、无污染、成本低、处理周期短、应用范围广、对操作者要求不高等优点，适合于大批量生产的需要，因此在军用电子设备聚四氟乙烯微波印制板的制造方面具有良好的推广应用前景。
作者：第14研究所 陈旭
参考文献：
[1] Herman V Boenig. Plasma Science and Technology [M]. Cornell University Press，1982.
[2] Carles Barton，Robert Daigle，Stephen Kosto. 低成本的聚四氟乙烯基材通孔活化方法[J]. 李海译.印制电路信息, 1998.
[3]The Prevetion of Extraneous Secondary Plating of RT/duro-id® Microwave Laminates[R].Rogers公司材料手册.(end)
在现代雷达中，聚四氟乙烯材料的使用范围和使用数量越来越大。聚四氟乙烯具有宽频率范围内优异的介电性能，以及良好的耐温、耐磨和耐化学品性能，因而被广泛应用于高频元件和密封件等，如微波印制板基材、包氟密封圈等。但也由于聚四氟乙烯表面能低，化学性质非常稳定的特殊性，给零件生产过程中如金属化、表面涂覆、粘接等加工操作带来了很大困难，首先必须对其进行表面处理，否则很难进行加工或加工后可靠性差的特点。
长期以来，人们研究出了针对聚四氟乙烯的多种湿法表面处理方法，其中公认最有效的是钠萘溶液处理法。在以往的生产中也多是采用自配钠萘溶液处理的方法来进行聚四氟乙烯类零件的孔金属化、粘接前表面活化处理。但钠萘处理法也有很大的局限性，表现在：
①钠萘溶液的配制过程繁琐，对操作者的要求较高；
②配制及使用中的安全性较差，环境污染重，废液难以处理；
③溶液寿命短，施工灵活性差，必须集中配制和处理；
④应用场合有局限，不适用于聚四氟乙烯微波板的三防涂覆前处理。
基于以上原因，开展了应用等离子体处理法替代钠萘处理法进行聚四氟乙烯表面活化处理的研究工作。
2等离子体处理的基本原理
有关等离子体的概念最早于1926年由Irving Langmuir首次使用，用以描述一个放电区域的内部。等离子体是离子化的气体，它是含有离子、电子和自由基的充电气体。等离子体包括高温等离子体和低温等离子体，在表面处理中使用的一般都是低温等离子体。
等离子体处理设备由以下几部分组成，真空腔、电极板、射频发生器、真空系统、气流控制系统和控制部分。在真空状态下，启动射频发生器即导致电极间放电，使气体分子转化为电子、离子、自由基和重新结合的分子。
高分子材料在进行等离子体处理时，其表面活化过程实际可包涵两部分的内容，一方面是经电场加速的气体粒子高速撞击材料表面，产生等离子体刻蚀作用，使高分子材料的表面结晶形态产生了变化，这是物理作用方面；另一方面充电气体与材料表面撞击导致发生化学反应，在材料表面产生自由基，引入极性基团、不饱和键和交联层，改变了材料表层的分子结构，这是化学作用方面。两方面的作用都可以使高分子材料表面活化，增加润湿性，从而改进了高分子材料的粘接性、染色性和可印性等。但根据试验分析，化学作用对材料表面状态的改善效果要高于物理作用，对于这一点下面还将做叙述。
等离子体处理的特点是处理集中于材料的浅表层，因而不改变被处理材料的本体性质。相比之下，钠萘处理对材料表层的影响要大的多。
3工艺过程
聚四氟乙烯微波板通孔及表面等离子体处理的工艺流程如图1所示。
对等离子体处理效果的检验可以采用目视检验和表面接触角检验这两种方式。
4 聚四氟乙烯微波印制板等离子体处理中的关键技术
影响聚四氟乙烯微波印制板等离子体处理效果的因素，或者说聚四氟乙烯微波印制板等离子体处理中的关键技术主要包括三个方面的内容，即处理气体的组成、处理的工艺参数以及处理后的存放条件，以下分别进行叙述。
4.1聚四氟乙烯等离子体处理气体组成的研究
依据国外的研究，对聚四氟乙烯基材进行表面处理的最有效的气体组成为100％的NH3或80％H2/20％N2。研究中采用三种处理气体进行试验，即H2、N2和O2，其中H2和N2的比例选用的是80％∶20％。试验应用了不同牌号的聚四氟乙烯基覆铜板材料和纯聚四氟乙烯，对处理气体的影响进行了比较，结果见表1。
4.2等离子体处理工艺参数的研究
在处理气体确定的前提下，对不同操作参数情况下的处理效果进行了试验对比。等离子体处理的操作参数主要有三个，电压、电流和处理时间。通过试验发现影响处理效果的操作参数主要为电流和时间，而另一参数电压因为是随电流的调整而变化，因此不单独作为可调整参数进行试验。试验结果见表2。
混合气体组成：80％H2/20％N2；
处理参数：I=4 A；t=30 min。
该处理工艺条件同时适用于聚四氟乙烯微波印制板孔金属化前处理和聚四氟乙烯微波印制板表面涂覆前处理。
4.3经等离子体处理后的聚四氟乙烯板存放条件及寿命研究
经等离子体处理后的聚四氟乙烯材料在下道工序中表现出来的表面状态的好坏，不仅与处理过程有关，还与存放条件和工序之间的时间衔接有关，为此也进行了这方面的研究，主要是对湿度、紫外线以及存放时间对处理效果的影响进行了试验对比。
制作了经等离子体处理的纯PTFE板试样，在避光高湿环境下保存，每天进行接触角测试，结果见表3。根据测试结果，高湿对等离子体处理的影响很大，接触角的衰减极快，其后就进入了缓慢衰减的阶段。其影响的原理目前尚不能合理解释。
应用等离子体处理法进行聚四氟乙烯微波印制板的孔化前处理和三防涂覆前处理的工作已经开展了近一年时间，处理了大批的印制板，解决了产品科研生产中的一个实际问题。通过等离子体处理的聚四氟乙烯微波印制板金属化孔的孔壁质量和拉出强度均符合相关标准的要求，聚四氟乙烯微波印制板三防涂覆后附着力测试小于2级，膜层均匀连续。
以前在产品设计中碰到聚四氟乙烯微波印制板需要金属化导通的问题时，一般都采取回避或"绕道走"的方式。即使在采用了钠萘溶液处理法后，由于其诸多的局限性，在实际产品设计中对聚四氟乙烯微波印制板的孔金属化问题仍采取能回避则回避的原则，从而限制了设计方式的改进和产品性能的提高。对于聚四氟乙烯微波印制板三防涂覆存在的膜层不连续问题更是无可奈何。随着等离子体处理法的投入使用，目前已经明显体现出了设计品种和数量的不断增大，这也从另一个方面说明其应用前景的广阔。
6结束语
通过研究和实际应用，表明等离子体处理技术在聚四氟乙烯微波印制板的孔金属化前处理和三防涂覆前处理方面有着独到的优越性，具有施工灵活、无污染、成本低、处理周期短、应用范围广、对操作者要求不高等优点，适合于大批量生产的需要，因此在军用电子设备聚四氟乙烯微波印制板的制造方面具有良好的推广应用前景。
作者：第14研究所 陈旭
参考文献：
[1] Herman V Boenig. Plasma Science and Technology [M]. Cornell University Press，1982.
[2] Carles Barton，Robert Daigle，Stephen Kosto. 低成本的聚四氟乙烯基材通孔活化方法[J]. 李海译.印制电路信息, 1998.
[3]The Prevetion of Extraneous Secondary Plating of RT/duro-id® Microwave Laminates[R].Rogers公司材料手册.(end)
