双向射频收发器NCV53480在下一代RKE中的应用

录入:edatop.com    点击:

当前无线遥控门禁系统(RKE)已经逐渐广泛被市场接受,其主要原因一个是便捷性,另外就是安全性。

目前市场上流行的第一代RKE多数采用单向通讯,而下一代RKE系统将提供双向通讯功能。在双向RKE系统中,钥匙做为遥控及数据显示端由车主随身携带。车 身上的装置可以在接收到锁车指令后反馈锁车状态给钥匙端,确认车门已锁。同时还可以反馈油量以及胎压状态,提示车主加油或者给轮胎充气。双向RKE系统将 极大的提高其便捷性以及安全性。

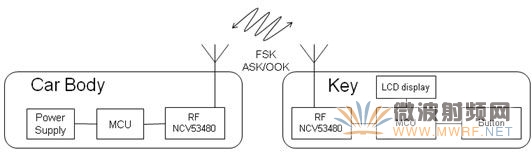

双向RKE的系统架构如下图所示:

\

针对这种双向的RKE应用,安森美推出了一款双向RF收发器——NCV53480。其最大的优势是单芯片高频收发, Rx与Tx可以直接共用同一个阻抗匹配网络和天线。并且可以通过sniff模式实现高频远端唤醒,同时又有较低的待机功耗。从而降低系统设计的复杂度和成本,实现更加简约的双向RKE系统。

功能及主要参数:

NCV53480是一款低功耗FSK/ASK/OOK射频收发器, 可以工作在ISM频带260MHz到470MHz范围。通讯速度可以支持1k~60kbps, 采用低中频架构,镜像抑制比可达40dB。中频滤波器完全集成在芯片内部,并且提供100kHz, 200kHz, 300kHz三种带宽选择。发射功率从-20dBm~10dBm可编程控制。接收灵敏度FSK模式可以达到-109dBm, OOK可以达到-118dBm。片上数字控制电路可以将IC配置为3通道周期轮询模式。

另外,在sniff模式下供2种待机唤醒模式,即:能量唤醒(Wake-On-Energy)模式以及代码唤醒(Wake-On-Pattern)模式。低功耗睡眠状态下,静态电流只有不到1μA(微安) 。

1. Sniff模式:

NCV53480可以通过sniff-mode实现高频RF唤醒,并且接收端保持低静态功耗。 睡眠模式下静态功耗小于1μA~!

Sniff-mode 得益于ON的一项叫做Quick?Start Oscillator的知识产权。

Quick-Start Oscillator (QSO)

为了节省能量并且避免晶振起振的不确定时间,在NCV53480中使用了安森美的QSO技术。QSO是一个基于外部晶振而调教出的内部振荡器。

QSO可以驱动晶振在晶振电感中快速建立足够的能量,从而可以将启动时间从ms级提升至us级。进而使得IC能够快速响应和判断射频信号。

\

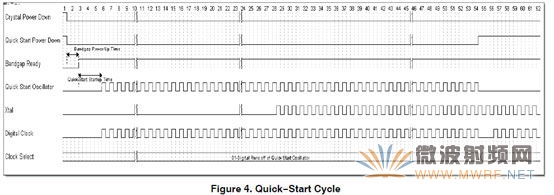

下面的时序图描述了QSO的具体工作时序:

\


应用QSO技术,NCV53480设计了2种sniff模式来实现低静态功耗:

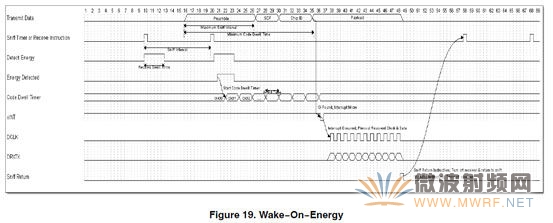

(1)Wake on Energy 模式

NCV53480 可以设定一个sniff interval值,确定每隔多长时间自动检测一次是否接收到RF能量。如果没有则返回到睡眠模式,如果有RF能量则开始检测SOF(start of frame), 检测到SOF后,检测Chip ID, 当Chip ID也检测到之后会产生一个Xint 中断信号唤醒外部MCU接收数据包,或者从接收Buffer中读取数据包。数据包接收完成后,MCU通过I2C总线使NCV53480再次进入Sniff模式,然后MCU自己再进入深度睡眠。如此循环。

\

(2)Wake on Pattern 模式

NCV53480 可以设定一个sniff interval值,确定每隔多长时间自动检测一次是否接收到wake up pattern。如果没有则返回到睡眠模式,如果接收到wake up pattern则开始检测Chip ID, 当Chip ID也检测到之后会产生一个Xint 中断信号唤醒外部MCU接收数据包,或者从接收Buffer中读取数据包。数据包接收完成后,MCU通过I2C总线发送指令使NCV53480再次进入 Sniff模式,然后MCU自己再进入深度睡眠。如此循环。



在实际应用中, NCV53480在Sniff模式下实现自己轮询,从而解放MCU,使MCU以及其他部件进入深度睡眠状态,降低系统待机功耗。当NCV53480接收到高频唤醒信号后,发送中断信号给MCU,从而唤醒整个系统。

待机过程中只有NCV53480需要活动,所以其在Sniff 模式下待机功耗的评估就显得非常重要。我们以Wake On Pattern 模式为例详细说明一下。

在Wake On Pattern模式中评估NCV53480功耗的几个重要参数如下:

●Sniff interval time (Tsi) ---既每Tsi秒查询一次是否有Wake Pattern。

●在Sniff interval 时间内大部分时间都处于睡眠状态。除掉Receive Dwell time 以及Code Dwell time。

●Receive Dwell time (Trd) ---每次Sniff后用Trd的时间来检测是否有wake pattern,这段时间属于基本接收状态。

●Code Dwell time (Tcd) ---每次确定有wake pattern后用Tcd时间来确认Chip ID是否正确,这段时间属于基本接收状态

●Wake Pattern误判断概率 (Pm)---待机状态下由于应用环境中的同频噪声导致Wake Pattern误判断而进入Code Dwell time.

基本接收状态下电流Ir为10mA, 睡眠状态下电流Is最大为1μA.

\

这样在待机状态下NCV53480的平均电流为:

Iave=(Tsi*Is+Trd*Ir+Tcd*Ir*Pm)/Tsi (方程式1)

举个例子:

当通讯速率设置为8kbps, 既0.125ms/bit;

每隔10秒(最大25.6秒)轮询一次,(Tsi) =10s ;

每次用10ms的时间搜索16位(最大16位)的wake pattern, (Trd)=10ms;

搜索到wake pattern后用3ms的时间搜索16位(最大16位)的Chip ID, (Tcd)=3ms。

Wake Pattern误判断概率为0.1%, (Pm)=0.1%

根据方程1:Iave=(Tsi*Is+Trd*Ir+Tcd*Ir*Pm)/Tsi =10.1μA。

这样整个系统就可以实现一个非常低功耗的待机模式。 既使用250mAh的电池也可以待机2年以上。

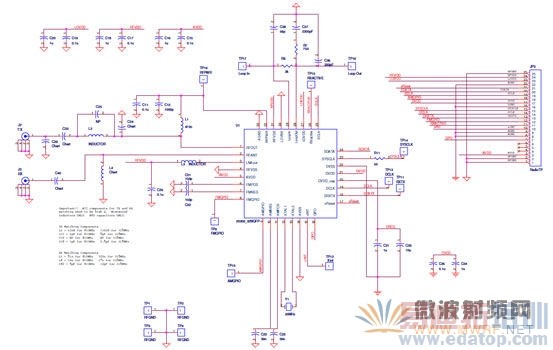

2. NCV53480的应用电路

\



在参考电路中我们给出了315MHz以及433MHz的阻抗匹配电路,匹配为50欧的特征阻抗。

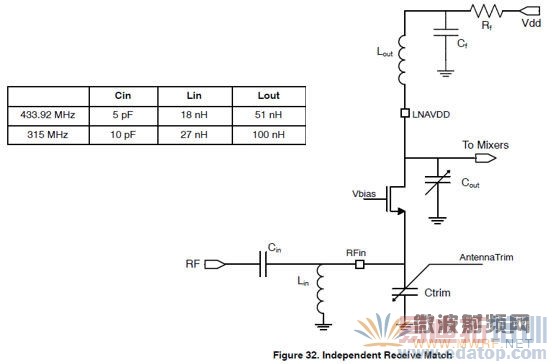

(1)Rx阻抗匹配:

\



其中需要注意的是Rf与Cf, 这个滤波电路是可以省略的,只有当Vdd上有噪声需要滤波的时候才需要加上,并根据噪声的频率相应调整RC电路的参数。但要保证Rf小于100欧,或者用一个电感替代。

在我们的参考电路中只用了Cf=100nF的电容作为滤波。

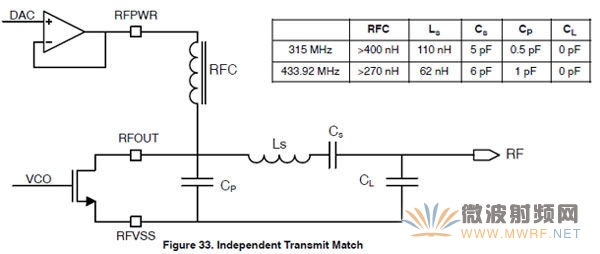

(2)Tx阻抗匹配:

\



(3)Rx/Tx共接阻抗匹配

在 实际应用中,为了节省空间及成本,简化电路,往往需要Rx/Tx共用同一个天线。有些RF IC需要外加一个RF switch来切换Rx与Tx的匹配电路。而NCV53480可以直接将RFin 与RFout接在一个网络上。匹配电路可以直接采用Tx的阻抗匹配电路。其输出功率仅有少量损失。

安森美半导体NCV53480的双向通讯能力为下一代RKE产品的开发提供了功能保障。其sniff mode模式,以及卓越的低功耗性能和QSO技术为实现高频待机唤醒又保持较长的电池寿命提供了可能。Rx/Tx自动切换电路节省了外部 RFswitch。从而可以实现更加简约的双向RKE的系统。
