电磁场分析软件Infolytica简介

录入:edatop.com    点击:

INFOLYTICA公司( www.infolytica.com)于1978年由Peter Silvester博士,Ernest M. Freeman博士,David A. Lowther博士(现任总裁)创立,是世界上第一个商业电磁场分析软件公司,总部设在加拿大的蒙特利尔市。海基科技是INFOLYTICA软件在中国的独家代理商。

INFOLYTICA公司作为众多电磁软件新技术的创始人和领导者,一直致力于电磁场有限元分析领域的技术研究和开发,致力于为电磁设计工程师提供完整解决方案。INFOLYTICA软件成为全世界设计者进行低频电磁分析的首选软件,不断为航空、航天、汽车、耐用电器、电力、医疗设备、电子产品等行业以及科研教育等领域提供复杂的磁场、电场、热场问题解决方案。

INFOLYTICA产品系列主要包含MagNet, ElecNet, ThermNet, OptiNet,MotorSolve等软件,使得二维和三维的电场、磁场以及热场的独立及耦合分析在同一界面下轻松进行。

INFOLYTICA软件的强大功能

INFOLYTICA软件的强大功能包括:
    1) INFOLYTICA的2D/3D多运动部件多自由度瞬态运动求解器是市场上唯一支持六自由度的电磁求解器,可以求解磁悬浮电机、球形电机、多转子电机等问题;
    2) INFOLYTICA的2D/3D瞬态电场求解器也是市场上唯一的瞬态电场求解器,可以求解HVDC极性反转、交直流混合电压等瞬态电场问题。
    3) INFOLYTICA的电磁和热耦合仿真、混合维数电磁和热耦合能力、全自动优化设计、基于ActiveX的脚本编程、局部单元细化技术和求解过程中的单元自适应剖分技术等数十项独特功能,给用户的复杂电磁场分析带来极大便利。

INFOLYTICA系列软件

INFOLYTICA公司为用户提供专业、精确、高效的电磁分析软件:
MagNet
世界上第一个商业电磁场仿真软件,自1978年来在业界保持领先地位;
市场上唯一具有2D/3D多自由度瞬态电磁场分析能力的软件。

ElecNet
高精度高可靠性的2D/3D电场仿真软件;
市场上领先具有2D/3D瞬态电场分析能力的软件。

ThermNet
2D/3D热场仿真分析软件;
可与MagNet进行电磁和热的双向耦合仿真。

OptiNet
功能强大且完备的电磁设备优化软件;
市场上唯一使用连续和离散变量对设备的电、磁和热特性进行优化的高端设计工具。

MultiNet
市场上唯一的电磁和热混合维数仿真工具;
将MagNet和ThermNet中的任意两个求解器联合求解,使混合维数耦合仿真成为可能。例如,3D MagNet求解器和2D ThermNet求解器。


Assistants辅助设计工具:
RIM Design Assistant
              与MagNet一起使用,三相旋转感应电机建模和仿真辅助工具。
Trajectory Evaluator Assistant
              仿真粒子在磁场或电场中随时间运行轨迹。
SPEEDLink Assistant
               将SPEED软件生成的模型导入到MagNet的工具。
MagNet Plug-in for Simulink
               MagNet与MatLab Simulink联合仿真工具。
MagNet Plug-in for PSIM
               MagNet与PSIM软件联合仿真工具。


MagNetTrial Edition
MagNet 试用版包含完整的2维静磁场求解功能和其他辅助功能,可到
www.infolytcia.com网站上下载和试用。

典型应用

典型应用包括:
各种电动机
各种发电机
变压器
高压开关
永磁和电磁铁
电磁制动器
超导体
线圈和磁传感器
扬声器
感应加热
绝缘套管
CRT阴极射线管
涡流无损检测(NDT)
等等


主要客户

INFOLYTICA的主要客户包含GE(USA),NTT,HP,ABB,Weidmann,Toshiba,Sony,Panasonic,Inductotherm,Northrop Grumman,GM,Samsung,Harman Motive,Seagate Technology,TECO-Westinghouse(USA),NASA,MIT,MCGILL,通用电气中国研发中心,东元西屋电机全球研发中心无锡分处,杭州电子科技大学,沈阳工业大学,香港理工大学,香港ASM公司等一千多家国际知名的公司、大学以及研究机构。

子系统

MotorSolve模块
MotorSolve是Infolytica公司的最新电磁软件包产品。Infolytica公司积累了近30年的电磁场设计经验,创造了强有力的旋转电机设计分析软件包。

种类:电动机和发电机—直流
产品: MotorSolve

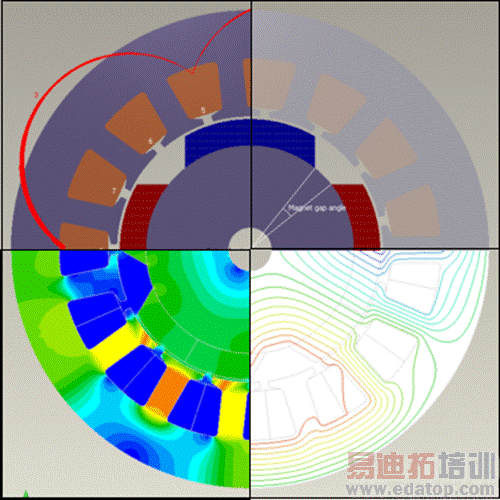

MotorSolve提供了先进的几何生成器和绕组编辑器,方便的结果驱动后处理器,另外还具有管理、比较、分析多种设计原型和图表、数值、数据组合的功能。

结果



MotorSolve为电机的设计分析开辟了有限元的先河。在一个项目中可以产生、保存多个设计,以便于多种设计方案的比较。电机性能的改进都可以在软件内完成,而不必另存为一系列的文件或设计结果。

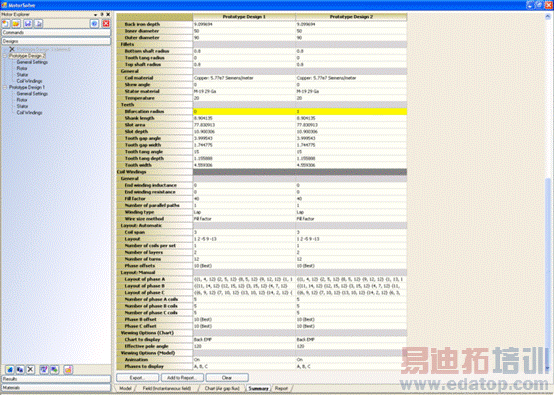

下面以一个无刷直流电机为例,比较两组设计。软件将不同之处自动进行了高亮处理。

我们的参数化发生器的功能强大,鲁棒性强,比MotorSolve的历史悠久,只需选择几何图表以及更新设计参数,就能轻松地获得复杂的电机几何模型。

短短几分钟之内,只需选择图表中的转子、定子类型,完成数据列表中需要的几何参数、材料,一个完整的设计原型就创建好了。

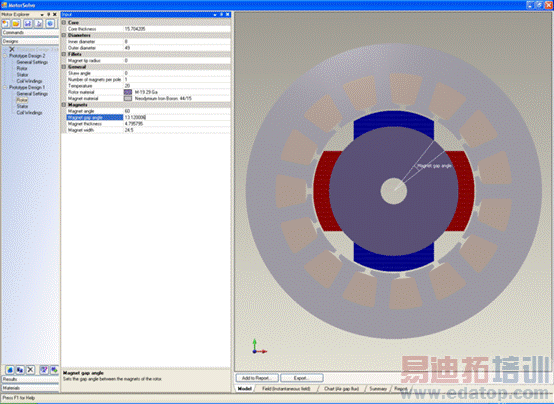

被编辑的参数显示于右侧的模型中(本例中,参数为:磁极间缝隙角)。几何模型实时更新。

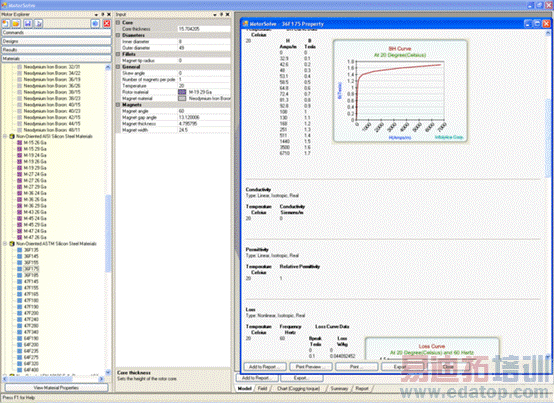

为了与电机设计需求的多样化保持同步,材料库中加入了大量新的铁磁、陶瓷和稀土永磁材料。

材料定义中,一般包含了不同频率的损耗曲线,减少了设计时输入材料特性曲线花费的大量时间。这些曲线都是经过实验验证的,确保了求解性能的精确性,设计者也能和常用的材料进行对比验证。

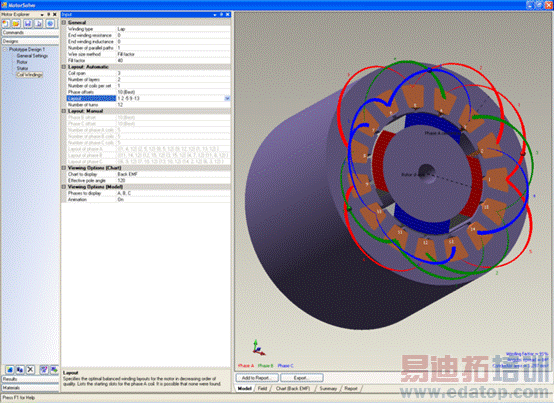

绕组定义是电机设计面临的最复杂的任务之一。MotorSolve包含了先进的绕组设计工具,对于非常复杂的极槽组合也能自动地选择绕组分布。从绕组编辑器中选择自动计算出的绕组分布或手工建立绕组分布。特性中包含:分数槽节距,分布式/集中式绕组、并联支路数、单/双层边等等。软件自动计算出绕组因数和反电势(包含电势谐波)。这里我们建立一个无刷直流电机的绕组分布,15槽、4极电机,自动选择5/4的槽节距。

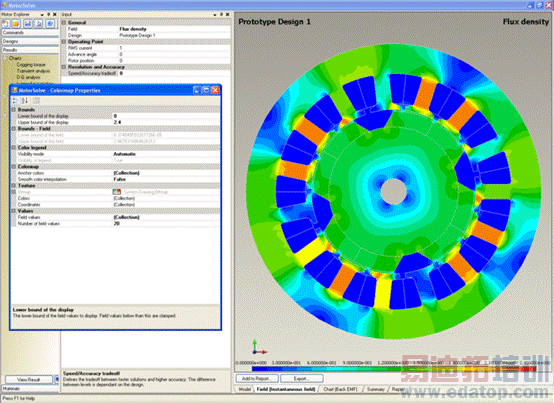

因为MotorSolve基于有限元技术,所以它能提供其它软件不能计算出的一些电磁特性数据。MotorSolve也能以颜色图显示准确详细的磁链空间分布,见下图。

在这个磁链图中,设计者可以方便地观察出定子钢材料的饱和程度。

只要原型设计确定后,后处理栏便能方便地选择输出结果,而不需要建立求解过程中的求解参数、模型参数化参数或选择何种求解器等。MotorSolve在后台已经处理了所有的这些细节。

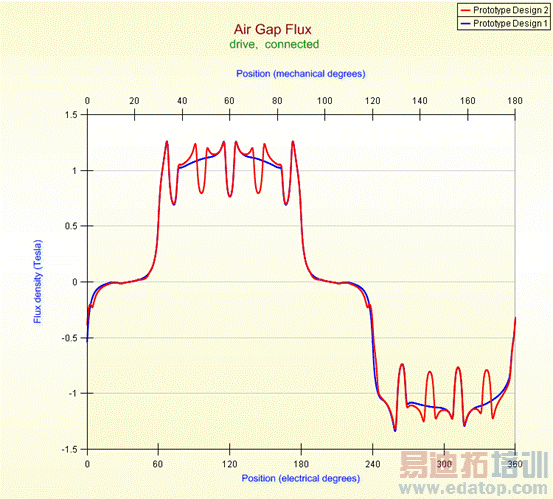

下面我们比较了两组设计的气隙磁链,一组是分叉槽(红色曲线),另一组是无分叉槽(蓝色曲线)。

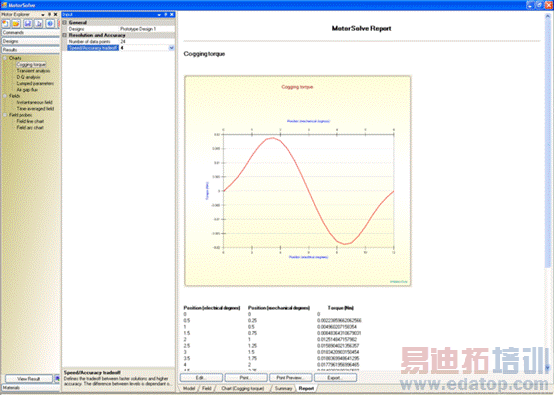

MotorSolve包括总体报告,允许将多种设计的结果图表、数据添加到总体报告中,而不需使用其它任何编辑工具。报告能打印或输出为PDF文件,方便分享和预览。
