基于IGBT的固态脉冲调制器设计与实现

录入：edatop.com 点击：

　　在雷达发射机脉冲调制器中，广泛采用的是电真空管作为开关管。这种结构的脉冲调制器具有配套技术复杂、造价高、使用寿命短等缺点，尤其是其不适用于大功率、高重复频率等工作场合的缺陷，使其已经远远不能满足现代雷达的复杂信号处理的需求。

　　随着电力电子技术的快速发展，新型功率开关器件IGBT（绝缘栅双极晶体管）迅速占领了市场，满足了人们把大功率、超高频率开关元件实现固态化的期望，有着完全取代电真空管的趋势。这也为在雷达发射机脉冲调制器中采用IGBT作为开关管以替代电真空管奠定了理论和实践基础。

　　1 脉冲调制器的结构

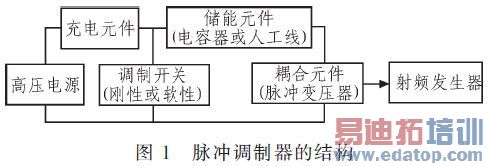

　　根据脉冲调制器的任务，它基本由下列3部分组成：电源部分、能量储存部分、脉冲形成部分。其结构如图1所示。

　　电源部分的作用是把初级电源（例如市电）变换成符合要求的直流电源。直流电源包括低压电源和高压电源两种，低压电源供给调制脉冲预处理电路使用，高压电源供给调制脉冲形成电路使用。

　　能量储存部分的作用是为了降低对于电源部分的高峰值功率要求。因为脉冲调制器是在短促的脉冲期间给射频发生器提能量的，而在较长的脉冲间歇期间停止工作，因此为了有效地利用电源功率，可以采用储能元件在脉冲间歇期间把电源送来的能量储存起来，等到脉冲期间再把储存的能量放出，交给射频发生器。常用的储能元件有电容器和人工线（或称仿真线）。

　　脉冲形成部分是利用一个开关，控制储能元件对负载（射频发生器）放电，以提供电压、功率、脉冲宽度及脉冲波形等都满足要求的视频脉冲。常用的开关元件有真空三、四极管、氢闸流管、半导体开关元件（可控硅元件）和具有非线性电感的磁开关等。

　　真空管的通断可由栅极电压控制，通断利索，这种开关称为刚性开关，对应的调制器称为刚性调制器。氢闸流管、半导体开关元件和具有非线性电感的磁开关则只能控制其导通，而不能控制其关断，这种开关元件称为软性开关，对应的调制器称为软性调制器。

　　2 开关器件的比较

　　对传统的电真空器件（氢闸流管）和现代电力电子器件IGBT的电气性能进行比较。

　　2．1 传统电真空管器件

　　以真空三、四极管为调制开关的刚性调制器适应能力强，能适应各种波形、重复频率的要求，但这也是以体积、重量、结构和成本为代价的。为弥补自身不足以适应各种工作需要，刚性调制器又分为多种类型，但都避免不了其功率小、效率低的缺陷。

　　以氢闸流管为开关元件的软性调制器虽能克服刚性调制器的不足，但自身的缺陷也很突出，主要表现为：1）脉冲波形顶部抖动、后沿拖长；2）对负载阻抗的适应性差；3）对波形的适应性也差。

　　可见软性调制器只能适应于精度要求不高、波形要求不严格的大功率雷达中。并且不管是刚性还是软性调制器，其结构的复杂都使其可靠性降低，并且维修难度大。

　　2．2 现代电力电子器件

　　开关元件的固态化是发展的大趋势，尤其是电力电子器件在由传统型向现代型转变以后，许多新兴的器件迅速应用于这种电力转换领域。上世纪九十年代才现身市场的绝缘栅双极晶体管IGBT已成为现代电力电子器件发展的领头军，型号齐全，已经出现了由IGBT组成的功能完善的智能化功率模块IPM。

　　IGBT：Insulated Gate Bipolar Transistor绝缘栅双极晶体管是一种工作原理复杂的集成半导体器件。在结构上，集成了所有半导体器件的基本结构。如二极管、BJT、结型场效应管JFET、MOSFET、SCR。工艺上利用MOS工艺进行大面积功率集成，单元胞的体积越来越小，单元胞的数量越来越多。IGBT经过20年的发展，技术越来越成熟，功能越来越强大。从原来的平面栅型到沟槽型，又发展到非穿通型，直至现在的电场截至型．达到了6 000 V／600 A，通态压降1．3 V，开关频率达到纳秒级。

　　IGBT在大量产品中的良好表现，证明其是一种良好的功率开关器件。其主要优点表现在开关频率高、承载功率大、通态压降低、du／dt和di／dt耐量高、动态性能高、反向恢复快等，这些性能特点使其特别适应于在高频、大功率电路中出任开关器件的重任。

　3 固态调制器硬件组成

　　对分别以氢闸流管和IGBT为中心所构成的两种脉冲调制器的性能、构造、成本、可维性及可靠性进行比较。

　　3．1 真空管脉冲调制器

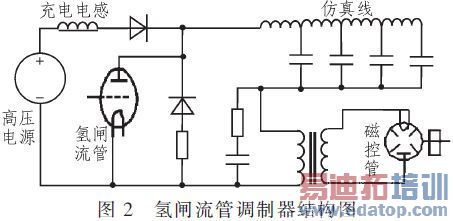

　　以氢闸流管ZQM1-350／14型为例，其参数为14 000 V／350 A，陶瓷外壳，需要12．6 V／6 A的灯丝电源。其关断时，高压电源经充电电感和变压器的原边给仿真线充电，氢闸流管接通时，仿真线经氢闸流管对变压器原边放电，在变压器的副边产生高压脉冲去调制磁控管。氢闸流调制器的结构如图2所示。

　　充氢闸流管是由阳极、阴极、栅极（控制栅，有的还具有预点火栅或分压栅等）组成，将所有电极用绝缘外壳密封，利用低压氢气（氘气）作为工作及灭弧绝缘介质，是离子开关管中的一个分支，将触发脉冲（正极性）加到栅极，使阴-栅间隙产生辉光放电，放电扩展到阳栅间隙导致阳栅间隙击穿导通，使外电路通过阳极-栅极-阴极放电，而输出脉冲电流，是具有正启动特性的脉冲电真空器件，具有工作电压高，脉冲电流大，触发电压低，脉冲宽度窄，电流上升快，点火稳定等特点，广泛应用于国防、医疗、高能激光、科学研究等领域或场合。

　　氢闸流管作为开关时，开关的接通是由控制栅极上施加正触发脉冲来实现的。如果闸流管阳极具有足够高的正向电压，栅极一旦被触发，阳极-阴极之间将迅速导通，栅极就失去了对放电的控制作用。只有阳极电压降得很低，不足以维持放电电流时，闸流管才会截止。闸流管在放电结束后，要经过一段消电离时间，栅极才能恢复原来的控制功能。因此，闸流管脉冲调制器形成的脉冲波形顶部抖动、后沿拖长。

　　况且真空管调制器由于电子管的外围电路有偏压、帘栅、阳极等电源，这些电源是不可缺少且体积庞大的高压电源。调制器导通时的管压降较大，调制器效率较低。电子管极间电容的存在很难实现窄脉冲调制。另外由于电子管在真空度变差情况下可能会出现打火等现象，严重影响雷达发射机的可靠性。电子管阴极的寿命较短，也制约着电子管在调制器中的使用。

　　全固态调制器与电子管调制器相比具有效率高、体积小、重量轻、可靠性高、寿命长、维修费用低等优点。因此，研究固态调制器是一个极为重要的发展方向。

　　3．2 固态脉冲调制器

　　固态脉冲调制器就是以固态开关管IGBT替代电真空管的调制器。IGBT模块采用10只IGBT串联成网络使用，单片机驱动模块利用单片机形成统一的触发脉冲，经驱动模块M57962L同步触发IGBT网络。其结构如图3所示。

　　该调制器采用充电电感，属于直流谐振充电，其自然谐振周期为：

　　其中：C0是仿真线的静电容

　　Tch等于调制器脉冲重复周期T0两倍，即调制器的脉冲重复频率是固定的。因此为了适应雷达工作于多种重复频率的要求，可在充电电路中串入一只二极管，称为充电二极管或保持二极管。这时只要充电电路的Tch值小于最小的脉冲重复周期就行了。

　　VD2和R1称为过电压保护电路，它的作用是防止仿真线上出现过高的电压而损坏功率管。当仿真线向接近短路的负载放电时，其上的电压会变成负极性，由于功率管不能反向导电，这个负极性的电压不会消失，在下一个脉冲重复周期充电时，这个电压与电源电压的极性一致，所以仿真线将会充电到一个较高的电压值。如果这时负载打火并未消失，那么这一过程将会继续下去。在理论上可以证明，仿真线上的电压将会达到电源电压的6倍之多。当电路中接入VD2和R1之后，只要仿真线上出现负极性电压，就可以通过VD2放掉，从而防止了仿真线上过电压的产生。

　　R2C2称为反肩峰电路。当仿真线向不匹配的负载放电会在脉冲的前沿引起显著的肩峰。R2C2电路就是为了减小这种肩峰的，其电阻通常选择和负载阻抗相等，而电容的大小可按电路时间常数与脉冲前沿时间大致相当来确定。

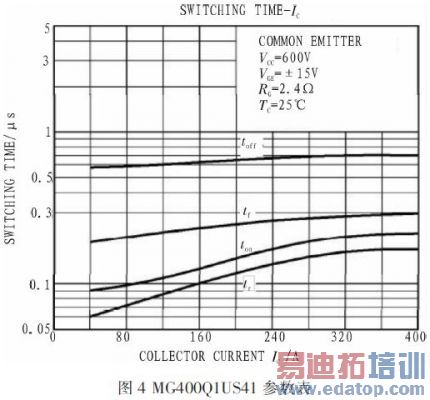

　　功率开关管IGBT采用高速型MG400Q1US41，其参数为1 200V／400A，其参数如图4所示。工程中采用十管串联的方法以适应高电压的要求。驱动模块采用M57962L，其参数为1 200 V／400 A。

　　十管串联需要保证串联的10个管子同时导通、同时截止，否则先导通或者后截止的管子就因为要承受高电压而击穿，进一步击穿所有的管子，而形成调制器故障，造成不必要的损失。解决的办法是用单片机产生一路触发脉冲，同时触发驱动模块。因为驱动模块具有较高的输入阻抗，因此单片机的输出电流足够同时触发驱动模块。10个驱动模块被同时触发，因其延迟的一致性，会使单片机的触发脉冲同时加到10个IGBT的栅极。

　　根据调制器的要求，由单片机输出一定重复频率的触发脉冲经接口保护电路转换后驱动IGBT的栅极。IGBT在栅极有驱动时接通，无驱动时关断，实现了可控的开关功能。IGBT的动态开关曲线如图5所示。

　　根据图4所示IGBT参数可知，在VOC=600V、VGE=±15V、RG=2．4 Ω、TC=25℃、IC=400 A时，ton=0．25μs，toff=0．7μs。从图5的UCE-t曲线图看，IGBT的开关曲线比氢闸流管的开关曲线更好，更适合于作为脉冲调制器的开关管使用。

　　由于单片机的采用，就可以使调制器的保护采用软件保护，这在减少调制器的体积与重量方面可以做出重大贡献。

　　单个固态调制器的制造成本比氢闸流管调制器稍高，但是其使用寿命长，也就是说性价比高，况且在性能、构造、可维性及可靠性方面远远胜于氢闸流管调制器。

　　4 仿真过程及结果

　　仿真软件使用流行的SIMNLINK。

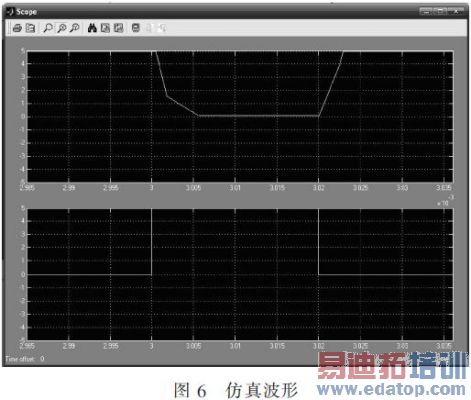

　　设触发脉冲周期为2 ms，脉冲宽度为2μs，如图6中的第一示波器（图的下部），仿真线前端的波形如图6中的第二示波器（图的上部）。由第二示波器可见，当触发脉冲到来时，即IGBT网络导通时，仿真线迅速放电，放电速率为5 000 V／6μs（即从满电压5 000 V至放电完成时间约为6μs），并且无反冲。当触发脉冲过去时，即IGBT网络断开时，仿真线迅速充电，放电速率为5 000 V／3μs（即从充电开始至满电压5 000 V的时间约为3μs），并且无反冲。
