基于可变增益放大器VGA AD603的带宽直流放大器

录入：edatop.com 点击：

带宽放大器是指工作频率上限与下限之比远大于l 的放大电路。这类电路主要用于放大视频信号、脉冲信号或射频信号。本文提出了一种以可变增益放大器VGA AD603 为核心，结合外围模拟及数字电路实现宽带放大器的设计方法，带宽可达10 MHz。

1 系统整体设计

该系统由前置放大、可预置增益放大、低通滤波器、后级放大、直流稳压模块和单片机控制与显示模块六大部分构成。具体电路结构如图1 所示。

闂傚倸鍊搁崐鎼佸磹閹间礁纾归柟闂寸绾惧綊鏌熼梻瀵割槮缁炬儳缍婇弻鐔兼⒒鐎靛壊妲紒鐐劤缂嶅﹪寮婚悢鍏尖拻閻庨潧澹婂Σ顔剧磼閹冣挃闁硅櫕鎹囬垾鏃堝礃椤忎礁浜鹃柨婵嗙凹缁ㄥジ鏌熼惂鍝ョМ闁哄矉缍侀、姗€鎮欓幖顓燁棧闂備線娼уΛ娆戞暜閹烘缍栨繝闈涱儐閺呮煡鏌涘☉鍗炲妞ゃ儲鑹鹃埞鎴炲箠闁稿﹥顨嗛幈銊╂倻閽樺锛涘┑鐐村灍閹崇偤宕堕浣镐缓缂備礁顑呴悘婵嬫倵椤撶喍绻嗛柕鍫濈箳閸掍即鏌涢悤浣镐簽缂侇喛顕ч埥澶娢熻箛鎾剁Ш闁轰焦鍔欏畷銊╊敊鐠侯煈鏀ㄧ紓鍌氬€风粈渚€顢栭崟顖涘殑闁告挷鐒﹂～鏇㈡煙閹规劦鍤欑痪鎯у悑閹便劌顫滈崱妤€骞嬮梺绋款儐閹瑰洭骞冨⿰鍫熷殟闁靛鍎崑鎾诲锤濡や胶鍙嗛梺鍝勬处濮樸劑宕濆澶嬬厵闁告劘灏欓悞鍛婃叏婵犲嫮甯涢柟宄版嚇瀹曘劍绻濋崒娑欑暭闂傚倷娴囧畷鐢稿窗閸℃稑纾块柟鎯版缁犳煡鏌曡箛鏇烆€屾繛绗哄姂閺屽秷顧侀柛鎾寸懇椤㈡岸鏁愰崱娆戠槇濠殿喗锕╅崢鍏肩濠婂懐纾奸柣鎰靛墮椤庢粌顪冪€涙ɑ鍊愮€殿喗鐓￠、妤呭礋椤戣姤瀚奸梻浣告贡鏋繛鎾棑缁骞樼€靛摜顔曢柣鐘叉厂閸涱厼鐓傞梺杞扮閻楀﹥绌辨繝鍥ч柛娑卞枛濞呫倝姊虹粙娆惧剬闁告挻绻勯幑銏犫攽閸モ晝鐦堥梺绋挎湰缁嬫垵鈻嶉敐鍜佹富闁靛牆绻掗崚浼存煏閸喐鍊愭鐐插暞缁傛帞鈧絽鐏氶弲顒€鈹戦悙鏉戠仸閽冮亶鎮归崶鈺佷槐婵﹨娅ｉ幏鐘诲灳閾忣偆浜堕梻浣藉吹閸ｏ附淇婇崶顒€绠查柕蹇曞Л閺€浠嬫倵閿濆簼绨介柛濠勫仱濮婃椽妫冨ù銈嗙洴瀹曟﹢濡搁妷顔藉枠濠电姷鏁告慨鐑藉极閸涘﹥鍙忛柣鎴ｆ閺嬩線鏌熼梻瀵割槮缁炬崘顫夐妵鍕冀椤愵澀绮堕梺缁樺笒閻忔岸濡甸崟顖氱闁瑰瓨绻嶆禒鑲╃磼閻愵剙鍔ゆい顓犲厴瀵鎮㈤悡搴ｎ槶閻熸粌绻掗弫顔尖槈閵忥紕鍘介梺瑙勫劤椤曨厼煤閹绢喗鐓欐い鏃傜摂濞堟粓鏌℃担鐟板闁诡垱妫冮崹楣冩嚑椤掍焦娅﹀┑鐘垫暩婵參骞忛崘顔肩妞ゅ繐鍟版す鎶芥⒒娓氣偓閳ь剚绋撻埞鎺楁煕閺傝法肖闁瑰箍鍨归埞鎴犫偓锝庝簻缁愭稑顪冮妶鍡樼闁瑰啿绉瑰畷顐⑽旈崨顔规嫽婵炶揪绲介幉锛勬嫻閿熺姵鐓欓柧蹇ｅ亝鐏忕敻鏌嶈閸撴艾顫濋妸锔芥珷婵°倓鑳堕埞宥呪攽閻樺弶鎼愮紒鐘垫嚀闇夐柨婵嗙墕閳ь兛绮欐俊鎼佸煛閸屾粌寮抽梻浣告惈閸熺娀宕戦幘缁樼厱閹艰揪绱曢敍宥囩磼鏉堚晛浠辨鐐村笒铻栧ù锝呭级鐎氫粙姊绘担鍛靛綊寮甸鍕仭闁靛ň鏅涚粈鍌溾偓鍏夊亾闁告洦鍓涢崢鐢告⒑閹勭闁稿鎳庨悾宄扮暆閳ь剟鍩€椤掑喚娼愭繛鍙夌矒瀵偆鎷犲顔兼婵炲濮撮鎰板极閸ヮ剚鐓熼柟閭﹀弾閸熷繘鏌涢悙鍨毈婵﹦绮幏鍛存嚍閵壯佲偓濠囨⒑闂堚晝绉剁紒鐘虫崌閻涱喛绠涘☉娆愭闂佽法鍣﹂幏锟�...

图1 系统框图

2 方案论证与设计

2.1 可控增益放大器方案选择

方案一：DAC 控制增益。该方案从理论上讲，只要D/A 的速度够快、精度够高就可以实现很宽范围的精密增益调节。但是控制的数字量和最后的增益(dB) 不成线性关系而是成指数关系，造成增益调节不均匀、精度下降，且其增益动态范围有限，故不采用; 方案二：使用控制电压与增益成线性关系的可编程增益放大器PGA，用控制电压和增益(dB)成线性关系的可变增益放大器来实现增益控制。用电压控制增益，便于单片机控制，同时可以减少噪声和干扰。

综合比较，选用方案二，采用可变增益放大器AD603作增益控制放大器

2.2 输入阻抗匹配方案选择

方案一：采用低噪声精准放大器OP27 设计前级的射级跟随，尽管噪声小、精度高，但是由于带宽仅为8 MHz，达不到10 MHz 的要求;方案二：采用高速宽带运放OPA692 作为构成前级的射级跟随器。OPA692 是高速宽带运放，其在±5 V 双电源工作时，增益为2，频带宽度为190 MHz，电压转换速率为2 100 V/μs。

经过比较，采用方案二。由于AD603 的输入阻抗只有100 Ω，使用OPA692 作为前级输入完全能满足要求，并且可以很好地隔绝前级电路对后级电路的干扰，实现级间的阻抗匹配

2.3 滤波电路选择方案

方案一：采用RC 滤波电路，但RC 滤波衰减很大;方案二：利用高速宽带运放OPA690 设计二阶巴特沃思滤波器，其通频带内的频率响应曲线最大限度平坦，没有起伏，而在阻频带则逐渐下降为零。经比较，选择方案二

3 理论分析与参数计算

3.1 电压增益控制原理分析

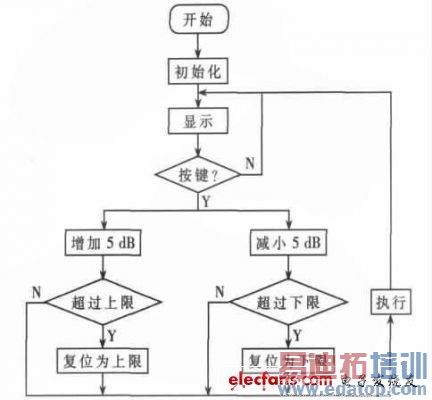

电压增益控制原理分析AD603 的基本增益为：Gain =40 VG+10，其中，VG是差分输入电压，单位是V，Gain 是AD603 的基本增益，单位是dB 。从此式可以看出，以dB 作单位对数增益和电压之间是线性关系，因此，只要单片机进行简单的线性计算就可以控制对数增益，增益步进可以很准确地实现。

3.2 通频带内增益起伏控制分析

为控制通频带内增益起伏，采用二阶巴特沃思滤波环节，其电阻电容可根据式(1) 、式(2)计算：

其中f0为通带截止频率，Q 为f=f0时电压放大倍数与通带放大倍数数值之比。计算数据可仿真实现。
